Выбранный элемент закрасится в указанный цвет. Вместо материала ДСП можно установить на дверь зеркало. Для этого в окне справочника комплектующих выполните команду Дверь → Обрамление СТАНДАРТ → Цвета обрамления (черный, белый, матовое золото) → Зеркало серебро.
Аналогично измените текстуры боковых панелей шкафа. После преобразований шкаф будет выглядеть так (рис. 7.32).

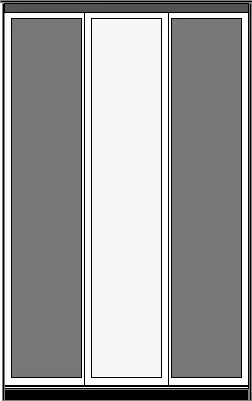

Рис. 7.32.Шкаф после изменений материалов комплектующих
Одной из особенностей программы eXponent Furniture Designer является возможность динамического расчета стоимости всего шкафа и его отдельных комплектующих. Для расчета общей стоимости воспользуйтесь кнопкой Сосчитать общую стоимость
– на панели инструментов окна Построение эскиза шкафа появится общая стоимость. Чтобы определить стоимость отдельного элемента, его необходимо выделить на чертеже. Стоимость выбранной части отображается в текстовом поле под общей стоимостью.
В окне Построение эскиза шкафа можно распечатать чертеж спроектированного шкафа (команда контекстного меню Печать).
Если вы закроете окно Построение эскиза шкафа, то увидите, что в таблицу-спецификацию заказа добавились все элементы, использованные при сборке шкафа (включая штангу, выдвижной ящик, полки и т. п.). При необходимости можете отредактировать спецификацию, добавив или удалив из нее отдельные элементы (порядок добавления и удаления был описан в начале данной главы).
Примечание
Чтобы сохранить изменения, внесенные в созданный блок, необходимо закрывать окно Построение эскиза шкафа с помощью команды Основные действия → Выйти с сохранением.
По окончании работы над спецификацией ее можно распечатать с помощью команд меню кнопки Печать.
Для удобства работы программа eXponent Furniture Designer располагает возможностью настройки различных параметров. В частности, вы можете настраивать отображение (цвета) материалов, которые используются при выполнении заказов. Для этой цели служит окно (рис. 7.33), которое можно вызвать с помощью команды меню Настройки → Справочник цветов.

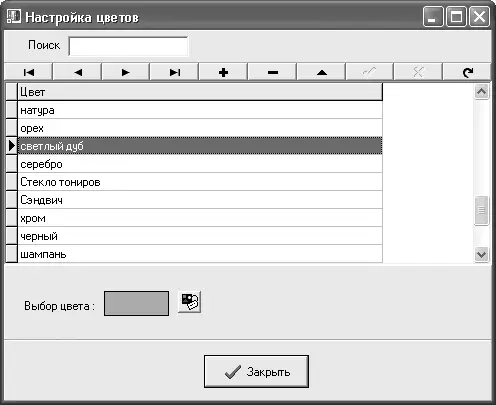

Рис. 7.33.Настройка цветов в программе
Для точности при расчетах общей стоимости заказа вы можете изменять текущий курс доллара (команда Настройки → Текущий курс УЕ).
Програма eXponent Furniture Designer – небольшое, но удобное приложение для автоматизации проектирования отдельных предметов интерьера, в частности шкафов различных видов и конструкций.
Глава 8
Комплексное создание обстановки жилого помещения в программе VisiCon
В данной главе представлена программа VisiCon, предназначенная для комплексного построения планов помещений и их обстановки. VisiCon – отечественная разработка и обладает интуитивно понятным интерфейсом. По возможностям она уступает программным продуктам для выполнения комплексных дизайнерских работ, изученным в предыдущих главах, однако она проще в использовании.
С помощью программы VisiCon вы сможете выполнять следующие действия:
• строить план помещения (одной или нескольких комнат, целой квартиры);
• планировать расстановку мебели и предметов интерьера в помещении, в том числе проектировать отдельные функциональные помещения на основе специализированных библиотек элементов (кухонь, ванной, кабинетов и пр.);
• просматривать результаты проектирования в объемном изображении;
• получать отчеты по используемым в проекте объектам и материалам и их количестве;
• распечатывать чертежи проекта и сохранять трехмерные изображения помещения в различных ракурсах в графический файл.
Программа рассчитана на пользователей, не имеющих специальной технической подготовки в области проектирования и дизайна.
Примечание
В данной главе описывается демоверсия программы VisiCon 1.1 SE, в которой действуют некоторые ограничения: новые выполненные проекты и внесенные в файлы примеров изменения не сохраняются; в демоверсии представлена сокращенная библиотека элементов и материалов.
Начнем изучение программы VisiCon со знакомства с интерфейсом.
Интерфейс программы VisiCon
VisiCon (рис. 8.1) является программой, поддерживающей многодокументный интерфейс, то есть в одном сеансе одновременно можно работать над несколькими проектами, открытыми в разных окнах.
