Совет

Перед созданием стен при помощи команд для построения вспомогательной геометрии можно создать сетку из вспомогательных линий, что иногда облегчает построение плана здания.

Сочетанием клавиш Ctrl+D вызовите окно трехмерного просмотра и ознакомьтесь с полученной 3D-моделью здания.

Следующий шаг – добавление дверей. Поскольку разрабатывается первый этаж, будут добавляться два типа дверей – наружные и внутренние. В ArCon нет четкого разделения дверей на наружные и комнатные, но о назначении двери свидетельствуют ее форма и габариты. Создадим парадный и черный входы, в качестве дверей между комнатами используем арочные проходы в стенах.

1. В группе кнопок для построения нажмите кнопку

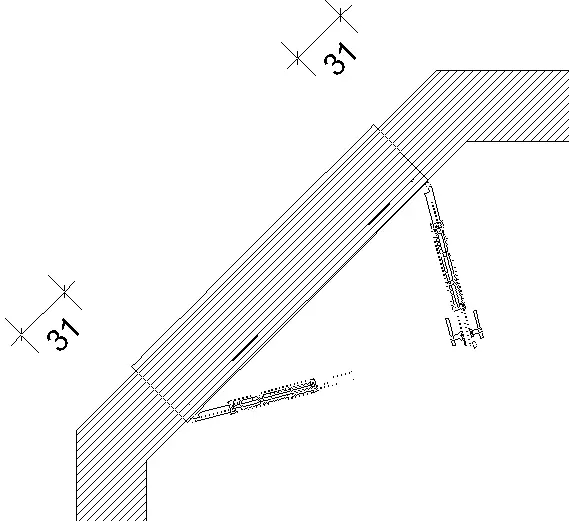

Подведите указатель к размещенной под углом стене в верхней левой части плана. Когда указатель окажется над стеной, появится фантом дверей (рис. 1.61). Обратите внимание, что при перемещении еще не зафиксированных дверей вдоль стены система отображает размеры от крайних точек стены до дверных косяков, что позволяет точнее позиционировать дверь на стене.

Рис. 1.61.Фантом дверей на стене

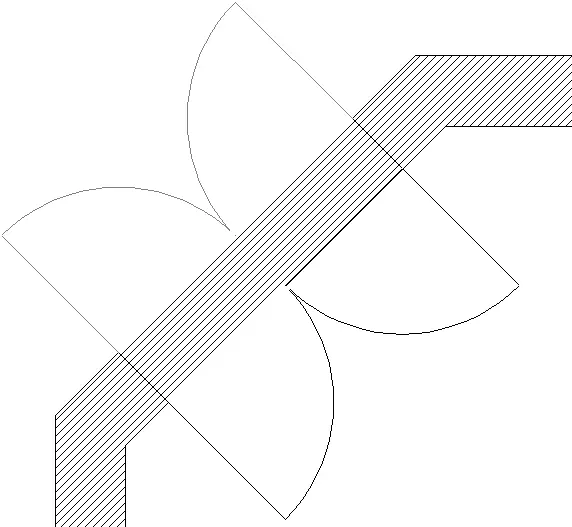

Когда добавляемая дверь достигла нужного положения, щелкните кнопкой мыши для ее фиксации. Появится еще один фантом (рис. 1.62), позволяющий выбрать, в какую сторону будут открываться двери. Установите указатель с той стороны стены, с которой должны открываться двери (соответствующие линии на изображении фантома подсветятся красным цветом), и щелкните кнопкой мыши. В данном случае двери должны открываться наружу.

Рис. 1.62.Указание направления открытия дверей

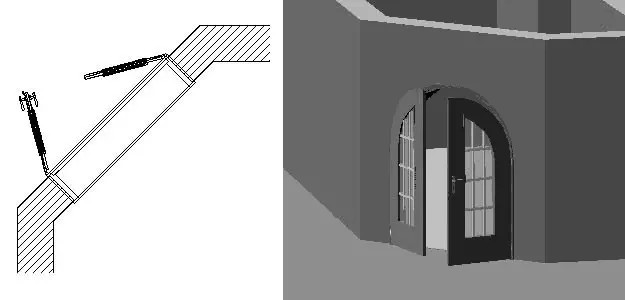

Можете просмотреть изображение добавленной парадной двери на плане и в трехмерной сцене (рис. 1.63).

Рис. 1.63.Парадная дверь

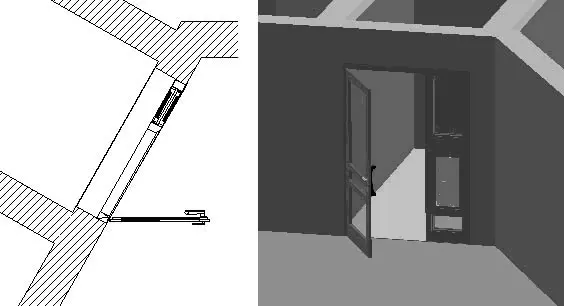

2. Для добавления двери черного хода нажмите кнопку

и зафиксируйте дверь на внешней стене посередине между двумя стенами, которые были созданы с помощью команд для построения перпендикулярных стен (внешняя стена комнаты Помещение 4). Полученная дверь черного хода показана на рис. 1.64.

Рис. 1.64.Дверь черного хода

3. В группе кнопок построения дверей нажмите кнопку

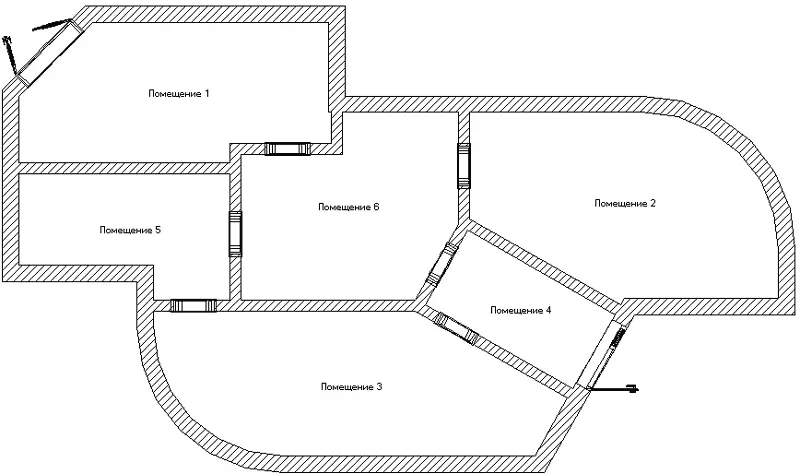

для построения прохода с круглой аркой. Установите проем данного типа на внутренних стенах, чтобы обеспечить проходы между комнатами (рис. 1.65). Для фиксации двери щелкайте кнопкой мыши в нужном месте стены.

Рис. 1.65.План первого этажа после добавления дверей

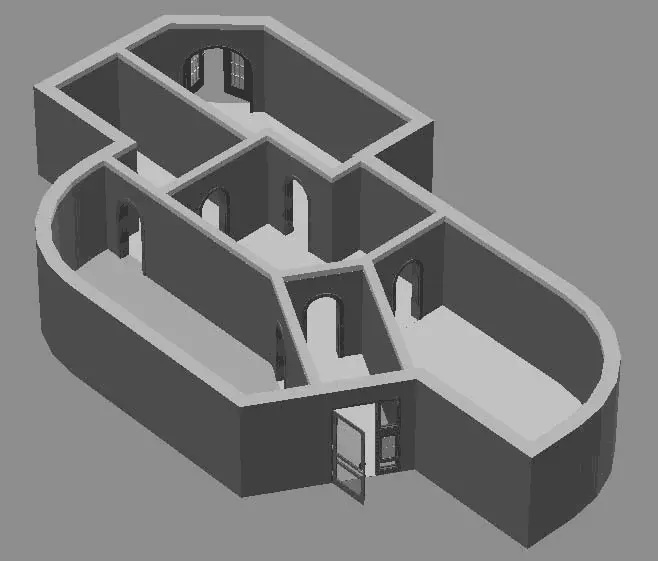

Трехмерная модель данного здания должна выглядеть приблизительно как на рис. 1.66.

Рис. 1.66.Трехмерная модель здания после добавления дверей

Следующий этап разработки плана – формирование и размещение окон.

1. В группе команд для построения окон выполните команду Конструкция окна, расширенная, а затем – команду меню Опции → Окна или щелкните правой кнопкой мыши на пиктограмме команды для построения окна расширенной конструкции. Отобразится окно настройки параметров окна этого типа.

2. В поле Ширина введите ширину данного окна равной 196 см, а в полях Высота справа и Высота слева установите значения 136 см. В поле Арка вверх укажите 15 см, а высоту подоконника над полом оставьте неизменной (90 см). Задайте количество вертикальных стоек (или перемычек) окна равным 2, а количество горизонтальных установите равным 1. Размещение стоек оставьте симметричным (равномерным по длине окон). Нажмите кнопку ОК для подтверждения изменений.

3. Установите окна данного типа в плане следующим образом:

• два окна равномерно на южной стене комнаты Помещение 3;

• два окна равномерно на северной стене комнаты Помещение 1;
