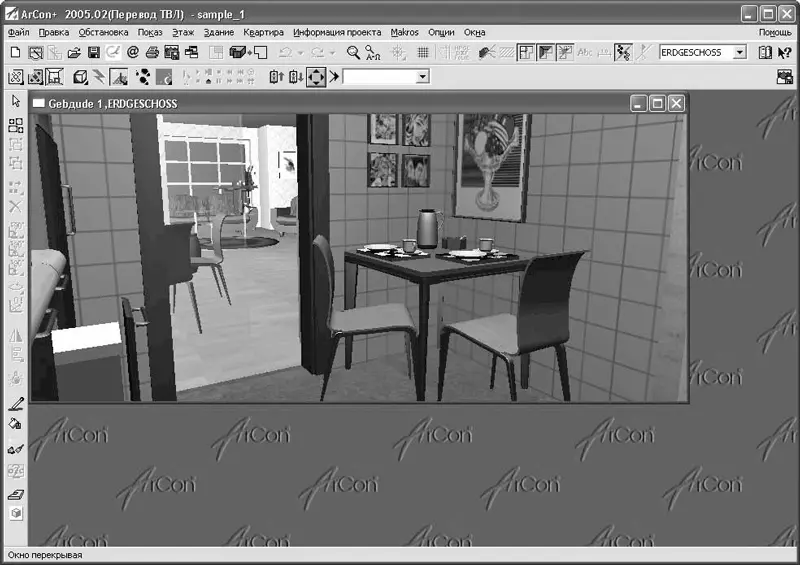

Рис. 1.51.Трехмерное представление проекта в режиме дизайна

• Без перехода в режим дизайна (только просмотр). Система создает отдельное немодальное окно, в котором отображается трехмерное представление проекта (рис. 1.52). Это окно всегда находится поверх плана здания и может перемещаться даже за пределы главного окна программы, однако редактировать, перемещать или удалять объекты, работать с текстурами и прочее в нем невозможно. Оно предоставляет только возможность просмотра.

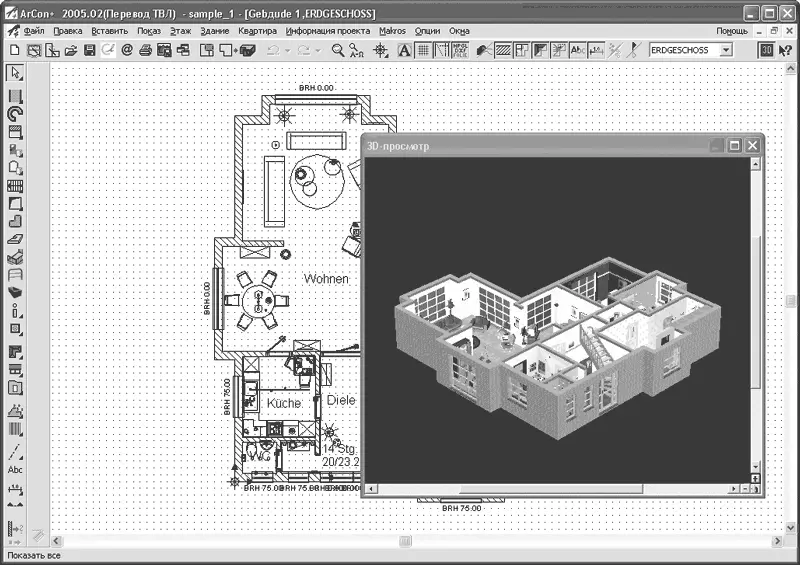

Рис. 1.52.Немодальное окно 3D-просмотра

Данное окно вызывается с помощью кнопки 3D-окно просмотра вкл./выкл.

справа на горизонтальной панели инструментов в режиме конструирования. Чтобы убрать его, необходимо закрыть его или еще раз нажать кнопку 3D-окно просмотра вкл./выкл. Описанное окно напоминает панели предварительного просмотра в окнах настроек объектов конструирования. Как и в вышеупомянутых панелях, в этом окне присутствуют кнопки + и – для приближения или удаления изображения, а нажав и удерживая левую кнопку мыши, можно произвольно вращать трехмерную модель построенного здания. На этом функционал данного окна заканчивается. При переходе в режим дизайна окно просмотра исчезает и появляется только после возврата в режим конструирования.

Приступить к созданию нового проекта можно тремя способами:

• начать построение здания с использованием Мастера проектов – самый быстрый, но наименее гибкий способ построения чертежа;

• создать проект с нуля с последующим построением в нем плана здания, используя команды для построения стен, добавления дверей и окон, – типичный, но трудоемкий способ;

• создать проект методом объемной планировки с последующей доработкой базовыми средствами программы.

В данном примере будет использован второй способ – трудоемкий, но часто применяемый в ArCon. Речь идет о построении зданий произвольной конфигурации с использованием описанных выше команд для построения стен.

1. Начните с создания нового проекта – выполните команду Файл → Новый или воспользуйтесь кнопкой Новый проект на горизонтальной панели инструментов. Не изменяйте настройки, предложенные в появившемся окне (рис. 1.53), и нажмите ОК.

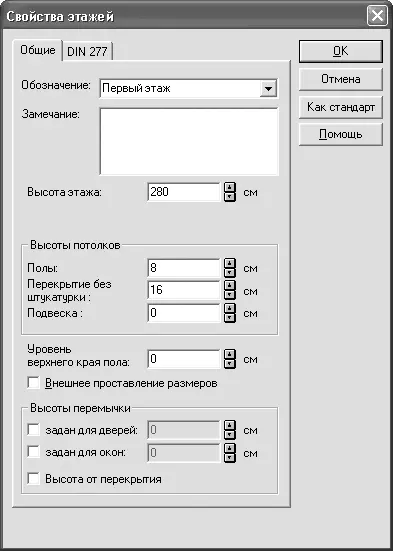

Рис. 1.53.Окно Свойства этажей

2. Выполните команду Наружная стена (толщина 30 см)

из группы кнопок для построения стен на вертикальной панели инструментов. Убедитесь, что на дополнительной вертикальной панели инструментов активирован способ построения Непрерывный ввод стен

Примечание

Толщину каждого типа стены можно настраивать отдельно, поэтому толщина стены в названии команды в каждом случае может отличаться. Главное – помнить, какую именно стену (в данном случае несущую наружную) вы создаете.

Последовательно щелкайте кнопкой мыши в точках, где предполагается размещение стен, – программа будет самостоятельно прорисовывать их (рис. 1.54). Обратите внимание, что при построении стена отрисовывается в виде временного изображения – фантома. Фантом – это контурное изображение создаваемой стены во время построения (перед тем как она зафиксирована), при этом стена рисуется от начала до текущего положения указателя мыши. При прорисовке фантома система выводит на экран текущий размер (длину) стены. Над значением размера отображается текущий угол наклона оси стены на плане (отсчет ведется от горизонтали против часовой стрелки). После фиксации фантома (щелчок кнопкой мыши в точке, где должна располагаться конечная точка стены) ее размер исчезает, а стена принимает вид согласно текущим настройкам.

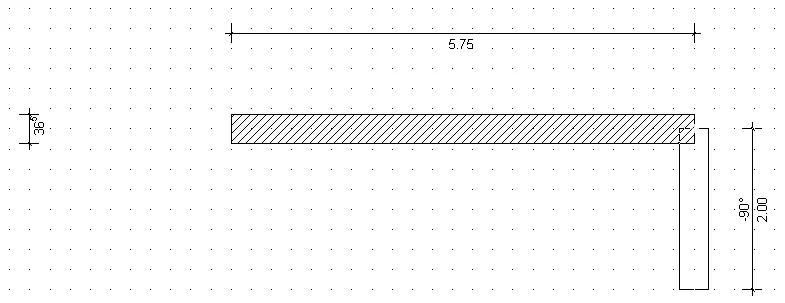

Рис. 1.54.Построение стен дома вручную

Используя команду Непрерывный ввод стен, постройте контур из внешних стен коттеджа, изображенный на рис. 1.55. Точные размеры в данном случае не важны.
