С помощью переключателя в области Коэффициент увеличения выбирается, каким образом будет увеличиваться или уменьшаться изображение плана при масштабировании. Для приближения изображения можно использовать команду меню Показ → Увеличить или комбинацию клавиш Ctrl++, для уменьшения – Показ → Уменьшить или Ctrl+–.

В программе предусмотрено задание пользователем списка типов объектов, которые будут улавливаться при редактировании или выделяться с помощью кнопки мыши в окне представления проекта. Под улавливанием в ArCon следует понимать возможность привязки указателя мыши к объекту или его частям при его перемещении над окном проекта. Улавливание помогает строить новые объекты на основе существующих. В версии ArCon 8.02 эти настройки отдельные для режима конструирования и режима дизайна.

Настройка параметров улавливания и выбора для режима конструирования реализована в окне Улавливание и выбор в конструктивном режиме (см. рис. 1.12). Это окно, кроме команды меню, можно вызвать с помощью комбинации клавиш Ctrl+Пробел в режиме конструирования. В окне присутствуют три вкладки. На вкладке Захват (рис. 1.47) можно сделать следующее.

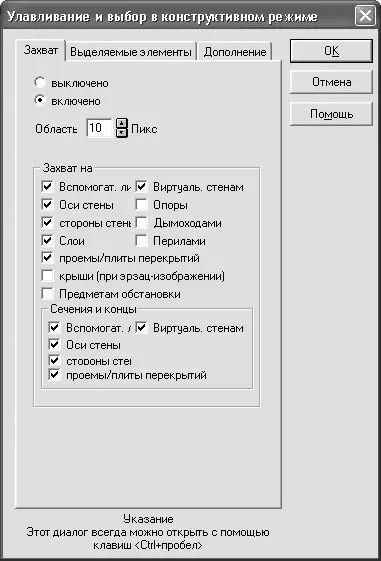

Рис. 1.47.Вкладка Захват окна Улавливание и выбор в конструктивном режиме

• Запретить или разрешить использовать привязки (улавливание) с помощью положений переключателя Выключено и Включено в верхней части вкладки. При выключенном улавливании остальные элементы управления этой вкладки неактивны.

• Установить значение радиуса улавливания в пикселах экрана в поле Область. Радиус улавливания определяет максимальное расстояние указателя от объекта, при котором еще будут срабатывать привязки. Слишком большой радиус может вызвать затруднения при вводе, поскольку в пределах радиуса могут одновременно находиться сразу несколько точек улавливания (например, точка растра, линейки, вспомогательная геометрия и пр.). При слишком маленьком радиусе трудно попасть в нужную точку, чтобы привязаться к требуемому объекту. Величина по умолчанию вполне удобна.

• В области Захват на указывается, какие объекты в режиме проектирования следует улавливать: Вспомогат. линии, Оси стен, Стороны стен, Проемы/плиты перекрытий и пр.

• В области Сечения и концы есть возможность задать улавливание конечных точек и точек пересечения заданных объектов плана.

На вкладке Выделяемые элементы (см. рис. 1.12) находятся флажки, отвечающие за элементы, которые можно выделять щелчком кнопкой мыши на плане. Желательно установить все эти флажки в первом сеансе работы с программой.

Вкладка Дополнение предназначена для выбора способа выделения объектов рамкой захвата. По умолчанию установлен захват всех объектов, которые хотя бы частично попали в растянутую рамку. Возможен вариант выделения только тех объектов, которые полностью захвачены рамкой.

Примечание

При проектировании многоэтажного здания программа разрешает улавливать видимые на плане элементы всех этажей, а не только те, которые относятся к активному этажу. Как упоминалось выше, активный (актуальный) – это этаж, с которым ведется работа в данный момент; он выбран в раскрывающемся списке этажей дома, который находится справа на горизонтальной панели инструментов.

Начиная с версии программы 5.0 к настройкам улавливания и выбора добавилось аналогичное окно настроек для режима дизайна. Оно открывается выполнением команды Опции → Программа → Улавливание и выбор → В режиме дизайна или сочетанием клавиш Ctrl+Пробел в режиме дизайна.

По умолчанию улавливание в режиме дизайна отключено. Для активации данной функции необходимо установить переключатель в положение Включено. Как и в режиме конструирования, для улавливания в режиме дизайна можно задать размер области захвата и указать, какие элементы строительной конструкции необходимо улавливать (установить фильтр выбора). Не следует путать выбор стен, поверхностей, ребер и прочего с выделением объектов интерьера или экстерьера. Объекты внешней и внутренней обстановки в режиме дизайна выделяются всегда.

Внимание!

При включенном улавливании в режиме дизайна не работает функция контроля соударений между объектами сцены.

Перед началом работы с проектом настраиваются еще некоторые параметры. Они собраны в окне Проектные параметры, вызываемом командой Файл → Опции проекта (рис. 1.48).
