• ArCon modellier funktionen

(Инструмент для моделирования ArCon) – открывает доступ к подпрограмме AcMod для моделирования отдельных объектов, которые могут потом использоваться (рис. 1.38). С помощью модуля AcMod можно самостоятельно разрабатывать трехмерные модели объектов интерьера и экстерьера, которые сохраняются в общей базе данных и могут использоваться наряду со стандартными объектами ArCon.

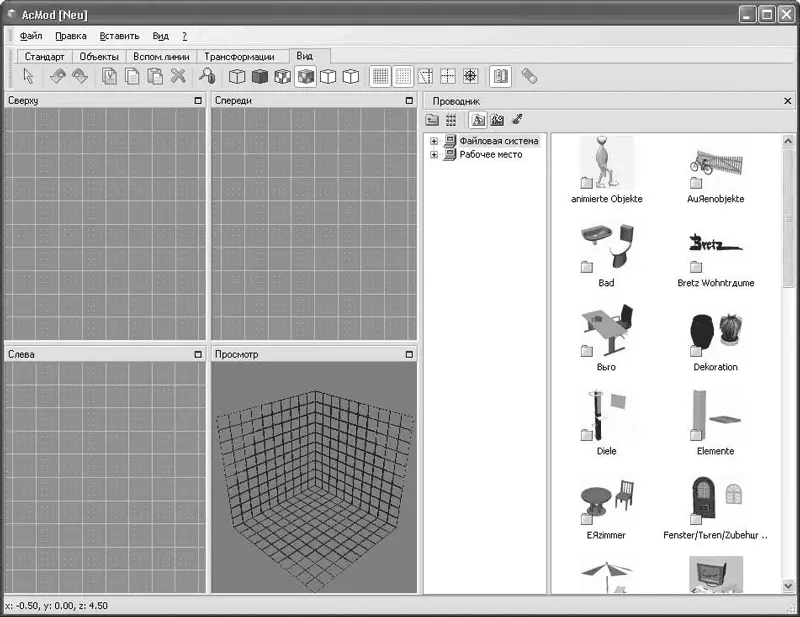

Рис. 1.38.Модуль AcMod для разработки собственных 3D-объектов

Подробнее об инструменте для моделирования ArCon вы узнаете из последующих глав книги.

Большинство вышеперечисленных команд, доступных в режиме дизайна, можно вызвать из системного меню программы. Они представлены в группах Правка и Обстановка.

Большинство команд, открывающих доступ к системным настройкам, собраны в меню Опции (рис. 1.39).

Внимание!

Меню, изображенное на рисунке, имеет данный вид только в режиме конструирования, то есть при открытом или созданном графическом документе. Если в системе не открыто ни одного плана, раздел Опции присутствует в системном меню, однако в нем содержатся только команды, представленные в группе команд Опции → Программа (см. рис. 1.39), то есть, например, команда Опции → Программа → Общие без активного документа будет иметь вид Опции → Общие установки. Остальные команды управляют настройками чертежа или модели, поэтому активируются только при создании или открытии плана.

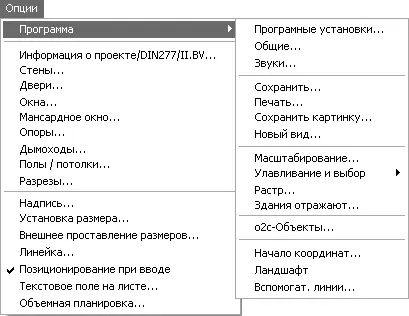

Рис. 1.39.Меню Опции

Основные программные настройки находятся в окне Программные установки (рис. 1.40), которое вызывается с помощью команды меню Опции → Программа → Программные установки.

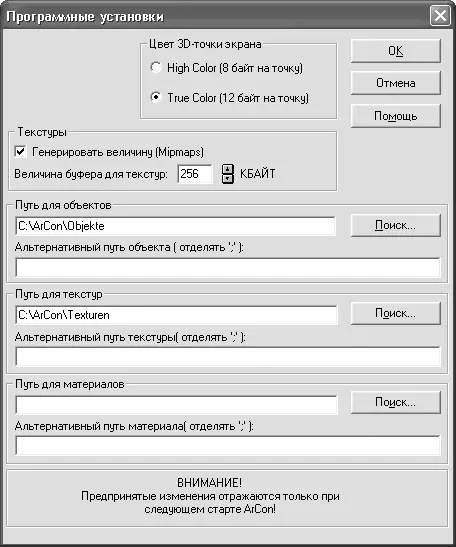

Рис. 1.40.Окно Программные установки

Переключатель Цвет 3D-точки экрана управляет глубиной цвета трехмерной точки модели здания. Если у вас производительный компьютер и вы желаете получить качественное изображение проектируемого объекта для распечатки или переноса на другой компьютер, выберите большую глубину цвета (12 байт на точку). Переключатель Цвет 3D-точки экрана может значительно ускорить перспективное отображение (вращение, масштабирование, визуализацию) трехмерной модели, однако качество отображения существенно снизится.

Область Текстуры содержит элементы управления, влияющие на процесс загрузки и отображения текстур в режиме дизайна. Установленный флажок Генерировать величину (Mipmaps) назначает текстурам различное разрешение (то есть при отображении на модели для каждой текстуры подбирается оптимальное). Это повышает реалистичность отображения модели, но приблизительно на треть увеличивает время для расчета трехмерной сцены.

В поле Величина буфера для текстур задается объем резервируемой памяти для текстур (в килобайтах). Все текстуры, загруженные в трехмерной сцене, не удаляются из памяти, пока не будет исчерпан отведенный им лимит.

В текстовом поле Путь для объектов указывается путь, по которому система будет искать файлы объектов, автоматически загружаемые в каталог при вызове объекта.

Если за определенный период работы программы вы разработали несколько собственных объектов, путь к ним можно указать отдельно в поле Альтернативный путь объекта. Если путей несколько, их необходимо разделять точкой с запятой. Аналогично указываются пути для файлов изображений текстур и материалов (текстовые поля Путь для текстур и Путь для материалов).

Примечание

Все внесенные в данном окне изменения вступают в силу только после повторного запуска ArCon.

Доступ к общим системным настройкам можно получить с помощью команды меню Опции → Программа → Общие. Данная команда выводит на экран окно Общие настройки (рис. 1.41).

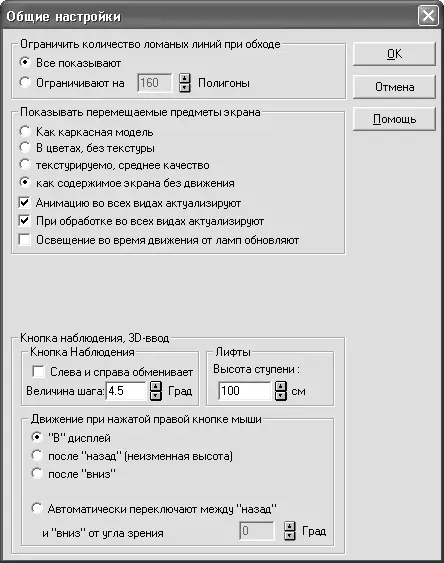

Рис. 1.41.Окно Общие настройки

Примечание

В программе встречаются подписи с неточным переводом на русский язык, поэтому в тексте они изменены, но смысл сохранен.

Переключатель Ограничить количество ломаных линий при перемещении позволяет сократить максимальное отображаемое количество многоугольников при перемещении модели.
