Рис. 1.23.Кнопки макрокоманды для построения окон

• Команды для построения различных типов лестниц также собраны в одной вариантной кнопке (рис. 1.24).

Рис. 1.24.Команды для построения различных типов лестниц

Лестницы делятся на деревянные и бетонные. На панели (см. рис. 1.24) в первом столбце размещены лестницы из дерева (пиктограммы подсвечены желтым цветом), во втором – такие же типы, но из бетона (подсвечены светлосерым). В самом низу (пиктограмма находится внизу и слева) представлены лестницы от реального немецкого производителя KENNGOTT.

Конструктивно вы можете создавать следующие типы лестниц (соответственно размещению кнопок, изображенных выше (см. рис. 1.24)).

– Прямая лестница (дерево) и Прямая лестница (монолит) – в здании создается прямая лестница из дерева или бетона. Для построения последовательно указываются три точки: первая определяет точку привязки лестницы на плане (нижняя правая точка первой ступеньки), вторая – длину лестницы в горизонтальном направлении (лестница как бы растягивается), третья точка задает ширину лестницы (ступенек). Высота лестницы по умолчанию определяется заданной высотой этажа. После фиксации последней точки на экране появится окно настроек параметров, одинаковое для бетонных и деревянных лестниц.

– Лестница с площадкой, L-образная (дерево) и Лестница с площадкой, L-образная (монолит) – создают L-образную лестницу (рис. 1.25). Для построения необходимо указать три точки, определяющие прямоугольник, в который на плане впишется проекция лестницы. Высота, как и для других типов, по умолчанию устанавливается равной высоте этажа. После фиксации последней точки на экране отобразится окно настроек L-образных лестниц.

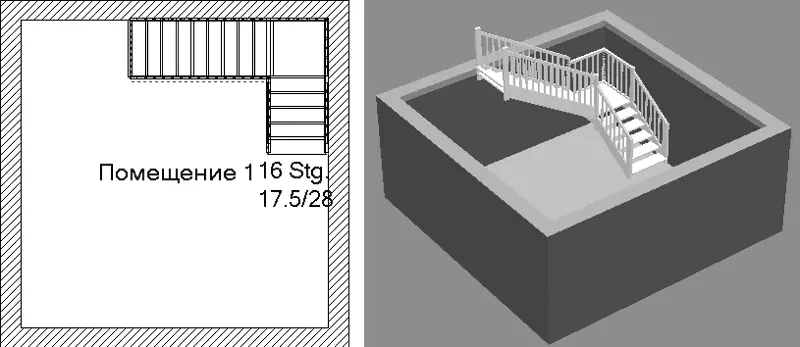

Рис. 1.25.L-образная лестница: изображение на плане ( слева ) и трехмерная модель ( справа )

– Лестница с площадкой, U-образная (дерево) и Лестница с площадкой, U-образная (монолит) – создаются деревянные или бетонные U-образные лестницы. Ввод и настойки практически не отличаются от L-образных лестниц, только лестничная площадка намного шире (рис. 1.26).

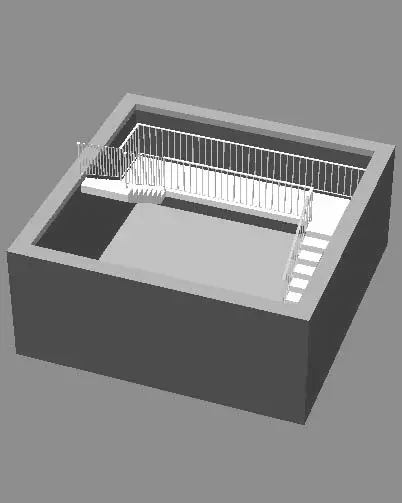

Рис. 1.26.Трехмерная модель U-образной лестницы

– Лестница L-образная (дерево) и Лестница L-образная (монолит) – L-образная лестница с изгибом отличается от обычной L-образной тем, что в месте поворота есть небольшой изгиб, но нет площадки. В настройках лестницы задается ее длина до изгиба и длина после него, откуда и вычисляется радиус изгиба. Для размещения ее на плане необходимо указать три точки, не лежащие на одной прямой.

– Арочная лестница (дерево) и Арочная лестница (монолит) – создают круговые лестницы. Для построения нужно задать четыре точки (габаритный прямоугольник). В параметрах, кроме общих для всех типов лестниц, задается радиус круговой лестницы и угол ее сегмента.

– Лестница U-образная (дерево) и Лестница U-образная (монолит) – U-образная лестница с изгибами (без площадки). По строению она такая же, как и обычная U-образная, только с изгибами на площадке, как в L-образной лестнице с изгибом.

– Лестница винтовая, с центральной стойкой

– создается винтовая (спиральная) лестница (рис. 1.27).

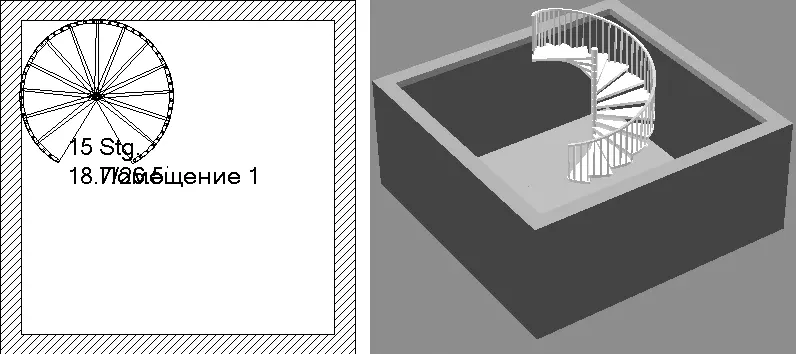

Рис. 1.27.Винтовая лестница: изображение на плане (слева) и трехмерная модель (справа)

– Rampe

(Бетонированная площадка) – строится бетонированная наклонная площадка перед терминалом или ангаром.

– Polygonale Wendertreppe (Holz) (Полигональная деревянная лестница) и Polygonale Wendertreppe (Beton) (Полигональная бетонная лестница) – предоставляют возможность построения лестницы, состоящей из произвольно ориентированных прямых участков (то есть вдоль произвольной ломаной).

• Установить перекрытие

– служит для формирования перекрытий в форме многоугольников над отдельными комнатами или целыми этажами.
