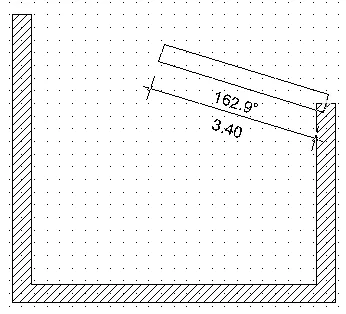

Рис. 1.14.Непрерывный ввод стен в ArCon

Обратите внимание, что после соединения или пересечения стен программа автоматически выделяет на плане новое помещение – комнату (рис. 1.15).

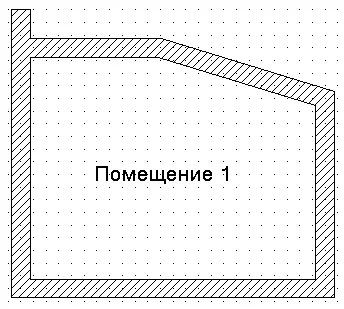

Рис. 1.15.Помещение, автоматически выделенное программой

Примечание

Нажатие клавиши Esc прерывает текущую последовательность ввода стен, но не отменяет режима непрерывного ввода стен и не останавливает действие самой команды построения стен. Чтобы прекратить выполнение команды построения стен, необходимо нажать Esc еще раз. Для переключения в другой режим построения следует нажать соответствующую кнопку дополнительной вертикальной панели инструментов.

– Установить отдельную стену

– устанавливает отдельную стену. Положение стены определяется двумя последовательно указанными точками на плане. После фиксации стены (указанием ее конечной точки с помощью щелчка кнопкой мыши) построение стены не продолжается, но вы остаетесь в текущем режиме построения.

– Установить стену перпендикулярно

– новая стена строится строго перпендикулярно указанному объекту (другой стене или вспомогательной линии) на чертеже. После фиксации стены (второго щелчка кнопкой мыши), как и в предыдущей команде, построение стены прерывается.

– Установить стену под углом

– подобна предыдущей с различием, что новая стена прокладывается под произвольным углом к базовой стене или указанной вспомогательной линии.

– Параллельная стена

– данная функция позволяет строить стены параллельно указанным прямолинейным объектам плана.

– Средняя стена

– стена создается посередине между двумя указанными точками.

– Параллельная стена на расстоянии

– аналогична команде Параллельная стена, но позволяет устанавливать точное расстояние между базовым объектом и создаваемой стеной.

• Следующая команда – Круглые стены – предназначена для построения круговых стен различной конфигурации. Для этого существует несколько способов, представленных на дополнительной вертикальной панели инструментов.

– Скругление двух стен

– служит для построения скругления между двумя стенами (не обязательно пересекающимися). Начальные и конечные точки дуги можно фиксировать только на существующих стенах (рис. 1.16).

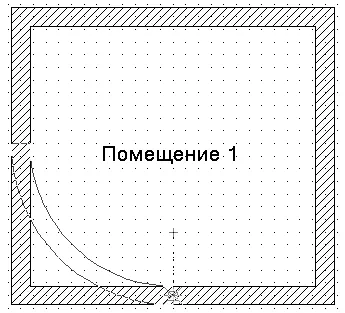

Рис. 1.16.Построение скругления двух стен

Примечание

При создании любых стен после указания их начальной точки они отрисовываются тонкими серыми линиями и изменяют форму при перемещении указателя мыши. Такой способ отображения создаваемых, но еще не зафиксированных объектов называется фантомным отображением. Оно позволяет видеть форму объекта до того, как он создан (окончательно зафиксирован на чертеже), что облегчает принятие решений касательно формы и размещения создаваемого объекта. Фантомное отображение применяется при построении или размещении на плане любых объектов – стен, окон, дверей, лестниц и пр.

– Простая арка (продление стены)

– криволинейный отрезок стены дома строится на продолжении одной из стен, в результате чего стена не замыкается. Арка строится по двум точкам, одна из которых является окончанием указанной стены, другая задается пользователем с помощью щелчка кнопкой мыши (рис. 1.17, слева ).

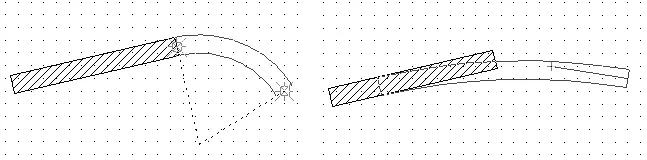

Рис. 1.17.Построение дуги: продление стены ( слева ) и дуга на стену ( справа )

– Дуга на стену

– действие схоже с предыдущим, но дуга создается по трем точкам, и крайняя точка дуги не зафиксирована на краю стены (то есть стена не продлевается, а скругляется дугой (рис. 1.17, справа )).
