Совет

Обратите внимание на описанный выше способ организации функциональных (вариантных) кнопок, поскольку он является стандартом для интерфейса системы ArCon.

• Правильное архитектурное представление вкл./выкл.

– переключает между режимом отображения плана согласно общепринятым нормам при построении чертежей жилых зданий и режимом, используемым в программе ArCon (рис. 1.7). Изменения касаются отображения дверей, окон, лестниц и других объектов. В режиме правильного архитектурного представления (кнопка Правильное архитектурное представление вкл/выкл нажата) чертеж лучше всего сохранять как растровое изображение или распечатывать текущий план.

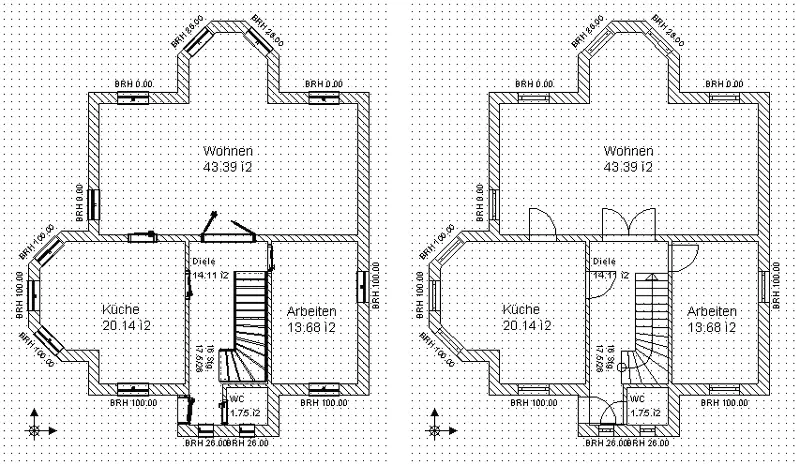

Рис. 1.7.Отображение плана: режим, используемый в системе ArCon ( слева ), и режим правильного архитектурного представления ( справа )

По умолчанию режим правильного архитектурного (чертежного) представления отключен.

Внимание!

В режиме правильного архитектурного представления нельзя редактировать (в частности, с помощью перетаскивания точек кнопкой мыши) или выделять объекты ArCon, размещенные на плане.

• Точки вкл./выкл.

– управляет отображением сетки из точек на изображении плана. К узлам (точкам) данной сетки можно привязываться при построении стен или фиксации различных объектов на плане.

• Вспомогательные линии вкл./выкл.

– с помощью этой кнопки-переключателя на плане отображаются или скрываются линии объектов вспомогательной геометрии. Вспомогательные линии служат для создания эскиза плана или отдельных его частей с целью последующей привязки к ним при построении стен и создании других материальных объектов. Команды для построения вспомогательной геометрии на чертеже собраны в специальной группе на вертикальной панели инструментов.

• Слои вкл./выкл.

– управление отображением слоев на плане.

• Ландшафт показать/скрыть

– включить или отключить отображение элементов рельефа на плане или в окне трехмерного представления. Следует отметить, что, даже если в проекте указаны отметки высот рельефа и заданы текстуры (трава, грунт) для окружающей коттедж площадки, включение данной функции в графическом режиме практически не влияет на план. Напротив, в режиме дизайна различия между отображением трехмерной сцены весьма заметны (рис. 1.8).

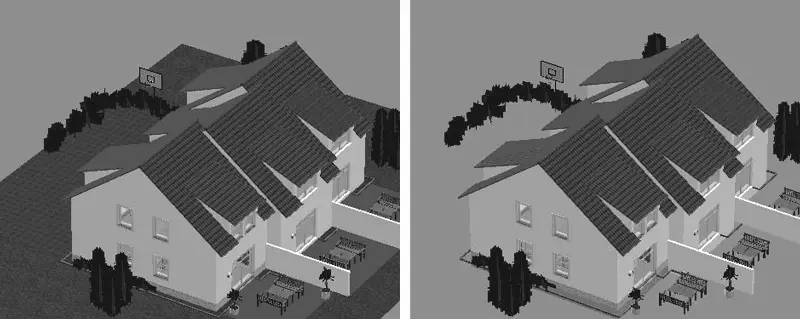

Рис. 1.8.Трехмерное представление проекта с включенным ( слева ) и отключенным ( справа ) отображением ландшафта

Совет

Отключение ландшафта позволит сделать видимыми подвальные помещения или этажи построенного здания. При включенном отображении ландшафта их не видно.

• Штриховку стен вкл./выкл.

– предоставляет возможность показать или скрыть штриховку стен на плане в режиме конструирования.

• Показать внутреннюю обстановку

– по умолчанию всегда нажата. Ее отключение убирает с плана все объекты интерьера и экстерьера, оставляя только здание (стены, окна, лестницы и т. п.). Действие данной команды распространяется на режим дизайна, позволяя исключать из расчетов сцены трехмерные модели элементов интерьера и экстерьера.

• Поверхность крыш вкл./выкл.

– управляет отображением контуров крыши на плане здания. Если кнопка нажата, то контуры скатов и коньков крыши обрисовываются на плане пунктиром, в противном случае созданная крыша не отображается (рис. 1.9). Отключение отображения поверхности крыши улучшает представление чертежа здания, облегчая редактирование или добавление в план объектов.

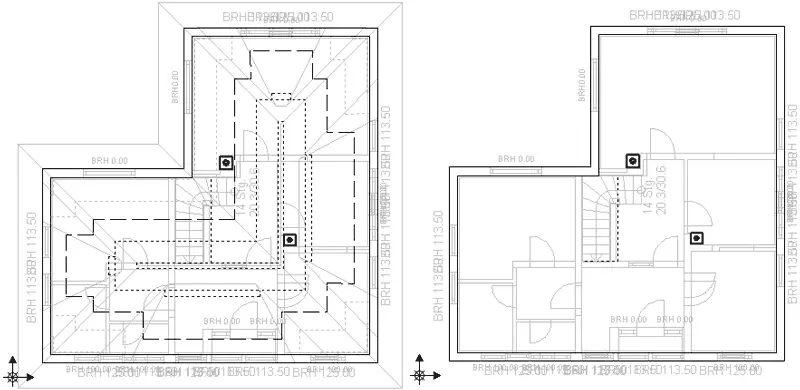

Рис. 1.9.Здание с включенным ( слева ) и отключенным ( справа ) отображением крыши

Данная функция, как и предыдущая, распространяется на режим дизайна.

• Деревянная конструкция вкл./выкл.
