– Свободный сегмент круга (3P)

– стена строится в форме дуги, причем сначала необходимо указать ее крайние точки, а затем растянуть дугу до нужных размеров и зафиксировать третью точку, определяя таким образом радиус сегмента.

– Свободный сегмент круга (MP)

– стена, как и в предыдущем случае, строится в произвольном месте плана в виде дуги, для которой задаются начальная и конечная точки, однако радиус определяется не размещением третьей точки дуги, а фиксацией центра дуги (сегмента).

– Окружность через центральную точку

– путем указания центра окружности и точки на самой окружности, определяющей величину радиуса, строится замкнутая круговая стена.

– Окружность по 3 точкам

– действие аналогично предыдущему режиму, только окружность строится через три произвольные точки на листе плана. Точки не должны лежать на одной прямой.

• Стены Spline

– команда появилась в последней версии программы и позволяет строить стены в виде сплайновых кривых. После указания характерных точек сплайна на чертеже следует дважды нажать клавишу Enter (первый раз фиксирует все точки, второй – подтверждает создание стены), в появившемся окне (рис. 1.18) выбрать тип стены, задать ее толщину и длину сегмента (отрезка), которым будет аппроксимироваться данный сплайн.

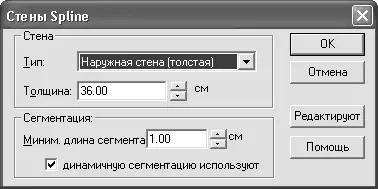

Рис. 1.18.Окно настройки параметров сплайновых стен

В результате выполненных действий вы можете получать различные здания с криволинейными стенами (рис. 1.19).

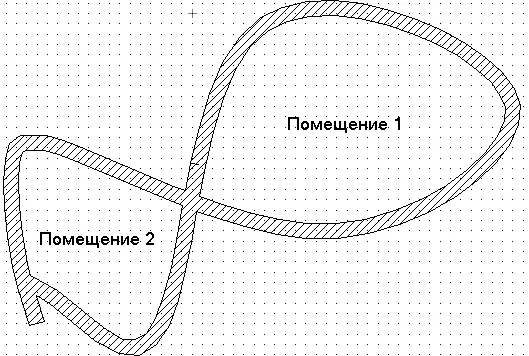

Рис. 1.19.Помещения, созданные с помощью кнопки Стены Spline

• Установить надбалку

и Установить подбалку

– кнопки для построения несущих балок на потолке или под полом соответствующего помещения (рис. 1.20).

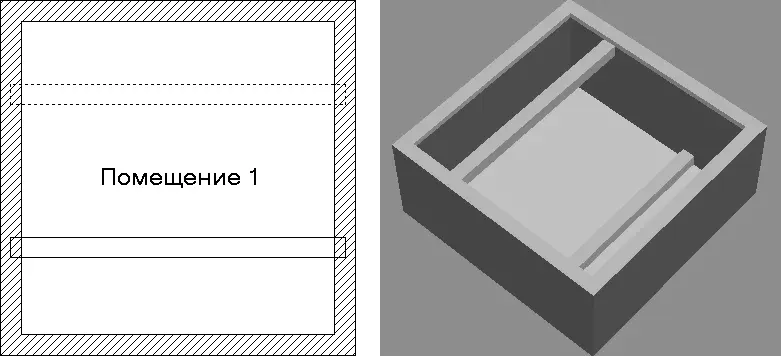

Рис. 1.20.Изображение подбалки и надбалки на чертеже ( слева ) и в трехмерной модели ( справа )

• Группа команд Двери представлена вариантной кнопкой

и содержит множество инструментов для размещения на плане дверей различных типов (рис. 1.21).

Рис. 1.21.Кнопки макрокоманды для построения дверей в программе ArCon

Внешний вид некоторых из готовых объектов-дверей, предлагаемых в программе, показан на рис. 1.22.

Рис. 1.22.Двери: вид на плане (слева) и в трехмерной модели (справа)

При размещении дверей (выбранная дверь фиксируется щелчком кнопкой мыши на любой из стен) возможны три варианта, представленные отдельными кнопками на дополнительной вертикальной панели:

– Произвольное размещение

– дверь фиксируется в указанном пользователем положении на стене (центр двери совпадает с указанной щелчком точкой); этот вариант предлагается по умолчанию;

– Расположить дверь на расстоянии

– дверь размещается на заданном расстоянии от точки начала отсчета (задается сразу после выполнения данной команды);

– Расположить дверь посередине

– дверь располагается посередине указанной стены.

• Вариантная кнопка Окна реализует построение различных типов окон (рис. 1.23). Способы размещения окон на стенах не отличаются от описанных выше для стен. Подробнее о работе с данной командой и предлагаемых в системе типах окон и возможностях их редактирования вы узнаете из следующих глав книги.
