Максим Кидрук - ArCon. Дизайн интерьеров и архитектурное моделирование для всех

и Расчет света

Первая кнопка во включенном состоянии означает, что при расчете освещенности, а также при некоторых способах отображения модели, которые учитывают освещение сцены, источник света находится под определенным углом к горизонту, вдали от самой сцены. Вторая кнопка позволяет устанавливать рассеянное освещение (нет четко выделенного и направленного источника, свет равномерно распределен по объему трехмерной сцены). По умолчанию включен первый вариант, и отключать его я вам не советую.

Если вы щелкнете правой кнопкой мыши на пиктограмме одной из названных кнопок, то на экране появится окно настройки параметров освещения и расчета тени для отдельных трехмерных объектов (рис. 5.10).

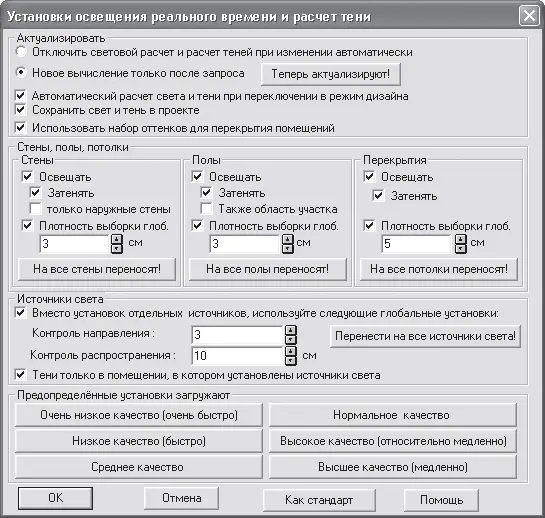

Рис. 5.10. Параметры освещения и расчета тени

С помощью всевозможных элементов управления, собранных в данном окне, вы можете устанавливать или запрещать пересчет тени при переходе в режим дизайна, указывать на необходимость сохранения теней в файле проекта, настраивать параметры расчета освещения отдельно для стен, полов и потолков.

Совет

Вместо того чтобы каждый раз изменять большое количество настроек в различных областях окна Установки освещения реального времени и расчет тени (см. рис. 5.10), вы можете воспользоваться предустановленными настройками. Для этого в окне существует группа кнопок в области Предопределенные установки загружают. К примеру, если вы не желаете слишком перегружать компьютер и хотите установить настройки, являющиеся компромиссом между производительностью и качеством, воспользуйтесь кнопкой Нормальное качество. Чтобы добиться наилучших результатов при освещении и расчете теней, нажмите кнопку Высшее качество (медленно). В результате программа самостоятельно установит требуемые настройки, после чего вам останется всего лишь нажать кнопку ОК.

• Обходить квартиру

– команда запускает режим осмотра сцены, в котором вы можете перемещаться по построенному зданию (внутри или снаружи его) так, как вроде бы прогуливаетесь по нему. При нажатой кнопке Обходить квартиру указатель мыши может быть в одном из двух состояний: в виде трех белых стрелок, наложенных одна на другую и указывающих направление перемещения, или в виде дугообразной стрелки, причем наблюдатель поворачивается вокруг своей оси.

В первом случае стрелки указывают, куда будет двигаться наблюдатель при нажатой кнопке мыши. Если указатель находится в верхней части экрана, то стрелка направлена вперед, если в правой – вправо и т. д. При нажатой и удерживаемой левой кнопке мыши наблюдатель будет передвигаться в направлении, указанном стрелками. Передвижение будет тем быстрее, чем дальше от центра экрана находится указатель мыши (то есть собственно стрелки).

Если указатель разместить в левой или правой части экрана, чуть ниже воображаемой горизонтальной линии, разделяющей экран пополам, то он примет вид дугообразной стрелки. При этом, если вы нажмете и будете удерживать кнопку мыши, пользователь будет поворачиваться влево или вправо, в зависимости от того, где находился указатель.

В режиме просмотра вы можете очень подробно рассмотреть спроектированное здание как снаружи, так и изнутри.

При перемещении вы всегда будете слышать звук шагов. Если вы желаете отключить этот звук, то воспользуйтесь командой Опции → Программа → Звуки, после чего в появившемся окне необходимо будет снять флажок При обходе здания.

Совет

В режиме просмотра не стоит пользоваться командами для масштабирования: Масштаб, Показать все, а также сочетаниями клавиш Ctrl++ и Ctrl+–, поскольку в результате вас может резко «вынести» за пределы сцены, после чего, чтобы попасть обратно к предыдущей позиции с помощью команды Обходить квартиру, вам понадобится немало времени.

• Группа кнопок Освещенность предназначена для регулирования уровня освещенности трехмерной сцены.

– День

– команда устанавливает дневное освещение для всей трехмерной сцены. Этот вариант освещения всегда установлен по умолчанию.

– Ночь

– в модели устанавливается ночное освещение (рис. 5.11).
