Сразу после переключения в режим дизайна в главном окне программы появляется новая горизонтальная панель инструментов, которая называется панелью управления представлением трехмерного изображения. Эта панель содержит кнопки, позволяющие представлять модель в различных видах и с разных точек наблюдения, перемещаться по трехмерной сцене, настраивать освещение, проводить визуализацию и записывать анимацию (движение по трехмерной сцене). Сейчас мы более подробно остановимся на некоторых из вышеперечисленных возможностей.

• Первой слева на дополнительной горизонтальной панели инструментов идет вариантная кнопка для активации черно-белых проекционных видов.

Эта кнопка содержит следующие команды.

– Вид общего плана

– при выполнении этой команды точка наблюдения устанавливается точно над моделью здания, а взгляд направлен строго вниз. Сама модель отображается тонкими серыми каркасными линиями, в результате чего вы получаете картинку, напоминающую изображение плана на чертеже (рис. 5.1).

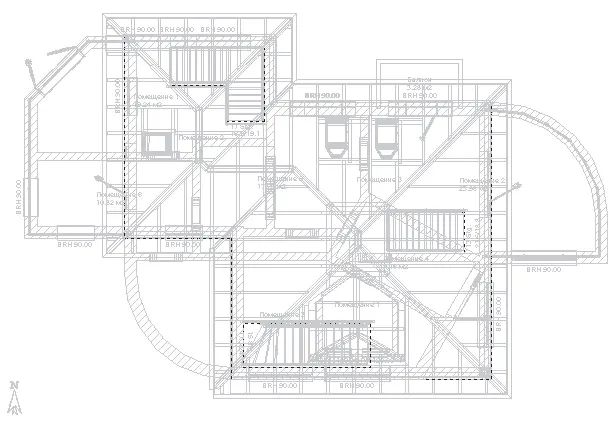

Рис. 5.1. Вид общего плана в режиме дизайна

– Вид спереди

– за плоскость наблюдения в этом случае служит плоскость ZX, а направление взгляда противоположно направлению оси Y. Как и в предыдущем случае, модель отображается без цветов закрашивания и без текстур (рис. 5.2).

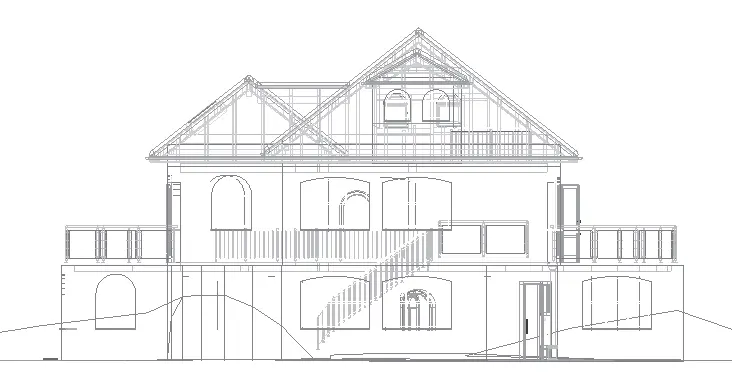

Рис. 5.2. Модель здания, вид спереди

– Вид слева

– после выполнения этой команды трехмерная сцена размещается так, что взгляд наблюдателя совпадает с направлением оси X.

– Вид сзади

– модель размещается так же, как и после выполнения команды Вид спереди, но взгляд наблюдателя направлен в противоположную сторону.

– Вид справа

– наблюдение осуществляется в направлении, противоположном направлению оси X. При этом сцена, как и ранее, отображается в виде каркаса из тонких линий без тонирования и текстур.

– Вид снизу

– наблюдение осуществляется как бы «из-под земли». Этот способ удобно выбирать при необходимости увидеть точную планировку подвальных помещений, в любых других случаях он бесполезен.

• Следующая кнопка также является вариантной, а набор ее команд в точности повторяет набор команд предыдущей группы. Единственное отличие состоит в том, что при выборе любой ориентации в данной группе кнопок модель отображается в цветах и текстурах.

– Вид сверху (цветной)

– Цветной вид спереди

(рис. 5.3).

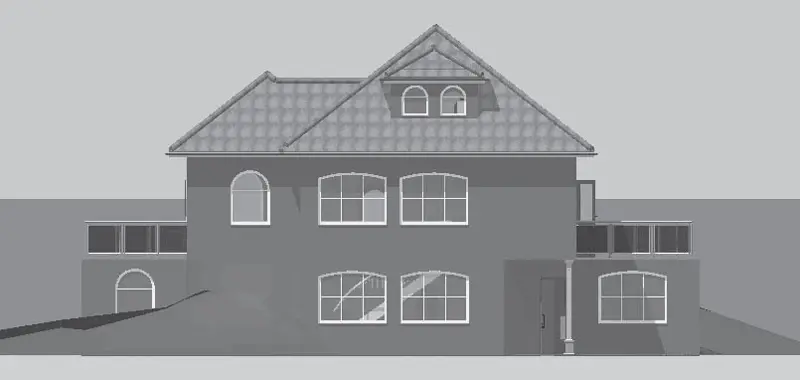

Рис. 5.3. Цветной вид спереди

– Цветной вид слева

– Цветной вид сзади

– Цветной вид справа

– Цветной вид снизу

• Кнопка Перспектива

предназначена для включения перспективного вида модели (рис. 5.4). Именно эту кнопку необходимо использовать для того, чтобы вернуться к нормальному отображению модели после применения одной из команд построения ортогональных видов, названных выше.

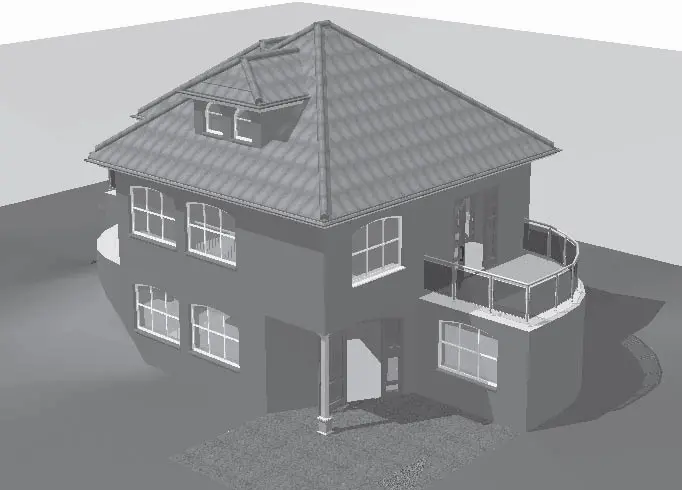

Рис. 5.4. Перспективное отображение модели здания

• Следующая кнопка, которая также является вариантной, позволяет переключать различные способы отображения модели.

– Каркасная модель

(рис. 5.5) – режим отображения трехмерных объектов сцены в виде каркасов. Все объекты и неровности рельефа вычерчены тонкими сплошными линиями. Цвет линий отвечает цвету объекта.
