Максим Кидрук - ArCon. Дизайн интерьеров и архитектурное моделирование для всех

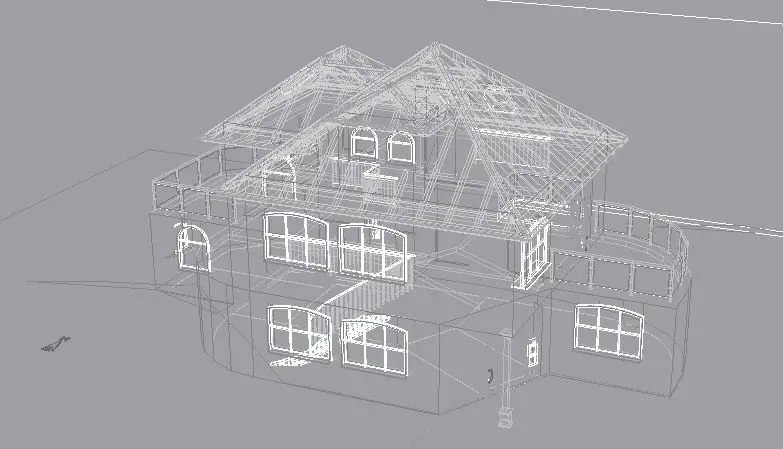

Рис. 5.5. Каркасное отображение модели

– Цветное

(рис. 5.6) – способ отображения, когда все грани трехмерных объектов закрашиваются определенным цветом. Если грани присвоен не цвет, а текстура, то программа подбирает для этой грани цвет, наиболее близкий к цвету текстуры. При выборе этого способа объекты в трехмерной сцене кажутся немного угловатыми, поскольку при визуализации не осуществляется интерполяция цвета вдоль граней. Из-за этого все стыки между гранями просматриваются очень хорошо, особенно на выступах ландшафта.

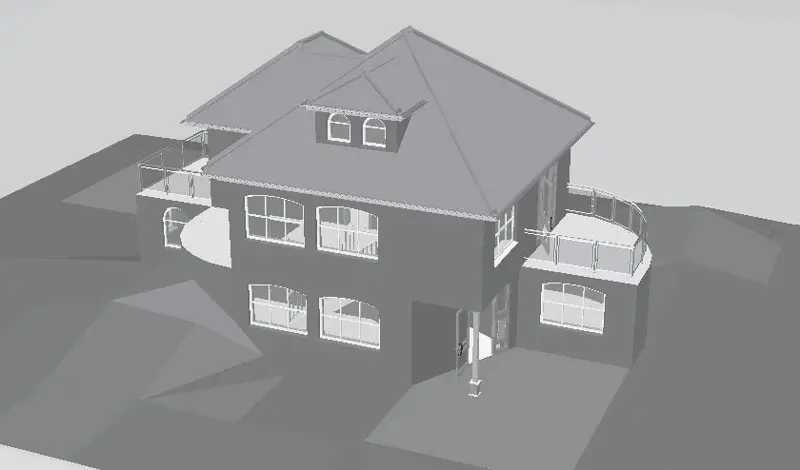

Рис. 5.6. Представление трехмерных объектов в виде равномерно закрашенных плоских граней

– Цветное + текстура (среднее качество)

(рис. 5.7) – этот способ отображения практически ничем не отличается от описанного выше, за исключением того, что объекты, которым присвоена текстура, отображаются текстурированными, но качество текстуры устанавливается сниженным, чтобы не нагружать систему.

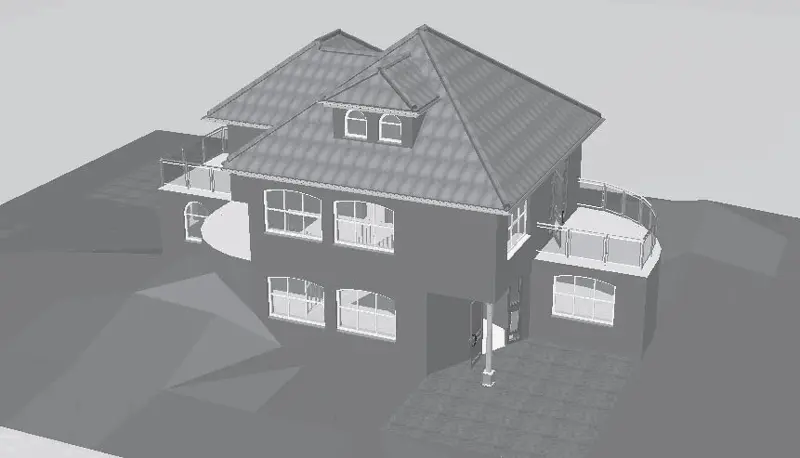

Рис. 5.7. Цветное отображение модели с текстурами низкого качества

– Цветное + текстура (высокое качество)

– вариант отображения, когда все объекты, коим присвоены текстуры, отображаются с нормальным качеством текстур, а все остальные элементы трехмерной сцены закрашены полутоновым цветом, сглаживающим стыки между гранями. Этот вариант является способом отображения, предлагаемым по умолчанию, и вместе с тем наиболее приемлемым в плане соотношения производительности и качества воспроизведения деталей трехмерной сцены.

– Каркасная модель с невидимыми поверхностями

(рис. 5.8) – этот способ отображения представляет трехмерную модель здания опять же в виде каркасных линий, однако все невидимые поверхности (а значит, и невидимые линии каркаса) скрыты. Кроме этого, все каркасные линии черные, а сам фон модели становится белым. Несмотря на отсутствие текстурирования, этот способ отображения является весьма реалистичным.

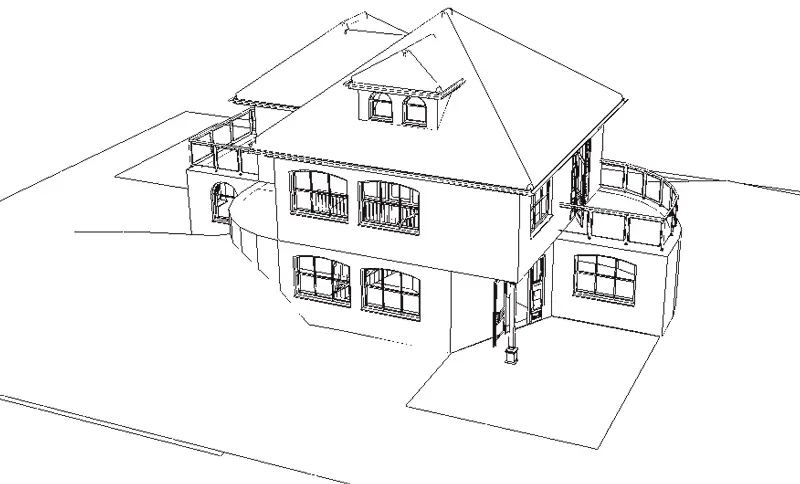

Рис. 5.8. Каркасное отображение модели без невидимых линий

– Каркасная модель с закрытыми кантами

(рис. 5.9) – близкий к предыдущему способ отображения, но с более точным расчетом линий пересечения, сгибов и пр. Не рекомендую устанавливать этот режим отображения при работе в режиме дизайна, кроме как перед сохранением проекта в виде графического изображения. Все дело в том, что данный режим требует значительных вычислительных ресурсов, вследствие чего после каждого сдвига или поворота трехмерной сцены система тратит немалое время на пересчет данной проекции.

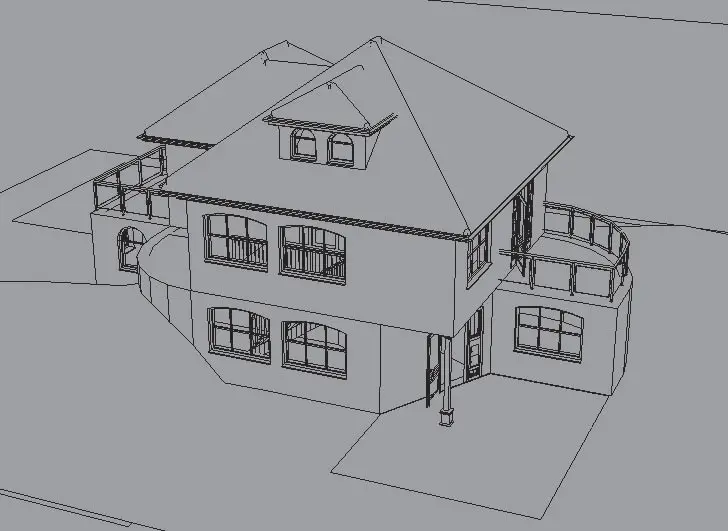

Рис. 5.9. Способ отображения Каркасная модель с закрытыми кантами

• Визуализация

– нажатие этой кнопки запускает процесс визуализации трехмерного изображения с учетом выбранного положения сцены, параметров и ориентации источников освещения, присвоенных текстур и прочих параметров. В результате выполнения визуализации вы получаете вполне реалистичную картинку, учитывающую все перечисленные параметры. Степень реалистичности зависит от текущих настроек и выбранного способа визуализации.

Примечание

Полученное в результате визуализации изображение остается на экране до тех пор, пока вы не повернете или не сместите сцену или же не перейдете в режим конструирования и обратно. В результате названных действий восстановится ранее выбранный способ отображения модели, скажем Цветное + текстура (высокое качество). За это время вы можете сохранить картинку, выполнив команду Файл → Сохранить в виде картинки. В противном случае вам придется выполнять визуализацию заново.

• Следующая вариантная кнопка содержит всего две команды: Расчет света с тенью
