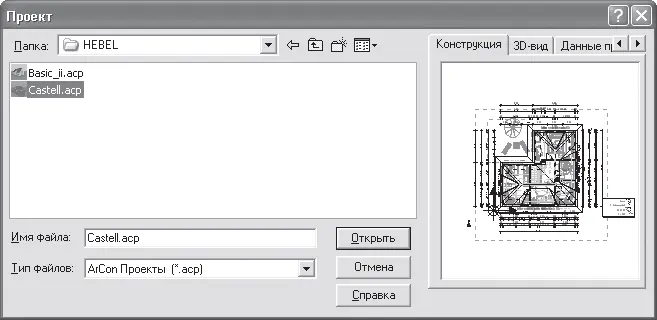

Рис. 3.1. Окно открытия ранее созданного проекта

Особенностью данного окна является панель с вкладками в правой его части, которая обладает дополнительными возможностями по предварительному просмотру проектов по сравнению с многими другими приложениями.

• Вкладка Конструкция содержит уменьшенное графическое изображение плана проекта, файл которого выделен в списке слева (см. рис. 3.1).

• На вкладке 3D-вид показана трехмерная модель построенного здания (рис. 3.2).

Рис. 3.2. Вкладка 3D-вид окна открытия проекта

• Вкладка Данные проекта содержит информацию о проекте (разработчики, дата создания и пр.).

Чтобы открыть проект, необходимо найти и выбрать его файл, а затем нажать кнопку Открыть или дважды щелкнуть кнопкой мыши на файле проекта в списке файлов текущей папки. Можете попробовать загрузить проект Castell.acp, поставляемый в качестве примера с программой. Он находится в директории ArCon\Projekte\HEBEL\. Этот проект уже неоднократно использовался в качестве наглядного примера в двух первых главах.

Внимание!

Если при открытии нового проекта в системе уже был открыт какой-либо проект, то программа выдаст запрос, нужно ли сохранить в нем изменения, после чего автоматически закроет его.

Как вы уже поняли, каждый строительный план имеет собственное трехмерное представление . Трехмерное представление является неотъемлемой частью плана, реализующей дизайнерскую составляющую проекта. Именно в режиме просмотра 3D-модели вы можете добавлять, удалять и редактировать основные объекты интерьера и экстерьера.

Просматривать трехмерное представление созданного проекта можно двумя способами.

• С переходом в режим дизайна (просмотр и редактирование) – при этом вы можете перемещаться по трехмерной сцене, поворачивать ее, перемещать и редактировать отдельные объекты интерьера, настраивать освещение и т. п. В этом режиме на панелях инструментов становятся доступными кнопки для управления объектами, текстурами, представлением трехмерной сцены, визуализации и пр. Трехмерная сцена отрисовывается в том же окне, где до этого был двухмерный план здания (рис. 3.3). Напомню, что переход в режим дизайна осуществляется с помощью кнопки Режим дизайна на горизонтальной панели инструментов или функциональной клавиши F12. Вы можете создать несколько окон для трехмерного представления вашего проекта с различных точек обзора. Для этого воспользуйтесь командой Окна → Новый вид. Во всех созданных таким способом окнах проект будет находиться в режиме дизайна, изменение какого-либо из объектов проекта, его размещения или текстур сразу же отобразится во всех остальных окнах. Если вы выполните переход обратно в режим конструирования, ни одно из дополнительных окон представления не будет закрыто, однако во всех окнах одновременно проект перейдет в режим конструирования.

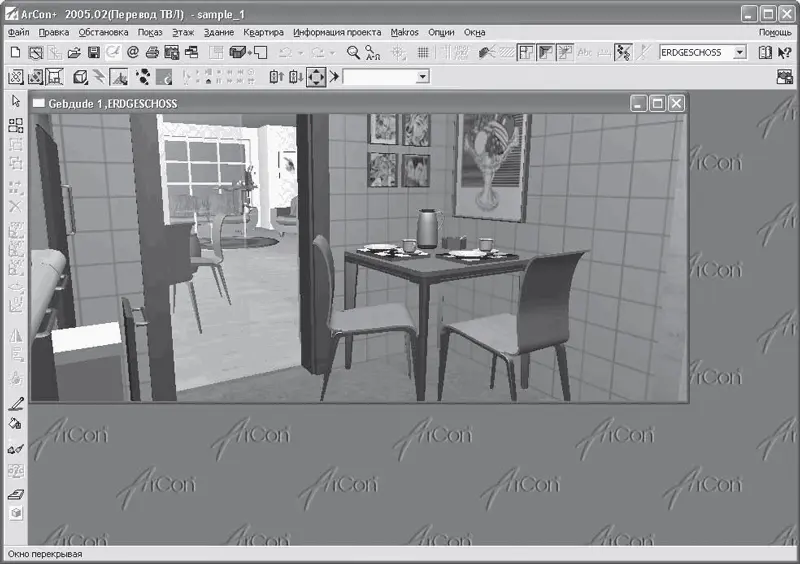

Рис. 3.3. Трехмерное представление проекта в режиме дизайна

• Не переходя в режим дизайна (только просмотр) – в этом случае система создает отдельное немодальное окно, в котором отображается трехмерное представление проекта (рис. 3.4). Это окно всегда находится поверх окна плана здания и может свободно перемещаться даже за пределы главного окна программы, однако в нем вы не можете редактировать, перемещать или удалять какие-либо объекты, работать с текстурами и пр. Другими словами, это окно предоставляет только возможность просмотра и ничего более. Данное окно вызывается с помощью кнопки 3D-окно просмотра вкл./выкл.

справа на горизонтальной панели инструментов в режиме конструирования. Чтобы убрать это окно, необходимо его просто закрыть или же еще раз нажать кнопку 3D-окно просмотра вкл./выкл. Описанное окно трехмерного представления чем-то напоминает панели предварительного просмотра в окнах настроек объектов конструирования. Как и в вышеупомянутых панелях, в этом окне присутствуют кнопки + и – для приближения или удаления изображения, а нажав и удерживая левую кнопку мыши, вы можете произвольно вращать трехмерную модель построенного здания. На этом, по сути, функционал данного окна и заканчивается. При переходе в режим дизайна окно просмотра исчезает и появляется только после возврата в режим конструирования.
