Рис. 7.12. Активизация комбинации слоев Просмотр

Осталось рассмотреть работу механизма пересечения объектов. Сделаем это на примере построения стен.

При создании изначально прямоугольные торцы пересекающихся стен были автоматически изменены таким образом, чтобы произошло их сопряжение в неразрывный контур (рис. 7.13).

Рис. 7.13. Сопряжение торцов стен в непрерывный контур

Попробуем нарушить работу этого механизма. Это можно сделать, если номер групп пересечения объектов не будет совпадать. Номер атрибутов пересечения присваивается слою, а все стены находятся на одном слое, поэтому нужно переместить какую-либо стену на другой слой с другим номером группы пересечения. Однако все слои имеют один номер группы – первый. Изменим номер атрибута пересечения слоя Стены, например, на 2, а одну из стен переместим на слой ArchiCAD Layer (Слой ArchiCAD), имеющий номер 1.

1. Откройте окно параметров слоев.

2. Измените номер атрибута пересечения слоя Стены на 2.

3. Активизируйте комбинацию слоев Стены.

4. Закройте окно щелчком на кнопке OK.

5. Выделите левый верхний сегмент контура стен.

Совет

Если при попытке выделения сегмента выделяется весь контур, выполните команду главного меню ArchiCAD Edit → Grouping → Ungroup (Редактор → Группирование → Разгруппировать) или воспользуйтесь сочетанием клавиш Ctrl+Shift+G для разгруппирования контура стен на отдельные сегменты, после чего повторите попытку выделения.

6. Откройте список активизации слоев.

7. Выберите из списка слой ArchiCAD Layer (Слой ArchiCAD). Активизация слоя при выделенном объекте приводит к перемещению этого объекта на активизируемый слой. Поскольку теперь выделенная стена находится на слое с номером атрибута пересечения 1, а остальные стены на слое с номером 2, сопряжение этих сегментов стало невозможным (рис. 7.14).

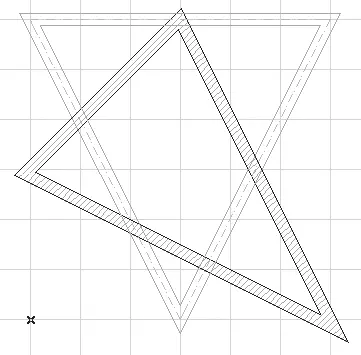

Рис. 7.14. Работа механизма групп пересечения

8. Замените номер атрибута пересечения слоя Стены на 1. Сопряжение восстановилось, хотя перемещенный сегмент находится на другом слое.

9. Верните сегмент на слой Стены.

Примечание

Чтобы проиллюстрировать отмену действия механизма сопряжения, можно было использовать самый простой способ – присвоить слою Стены номер атрибута пересечения, равный 0.

Теперь вы понимаете принцип работы групп пересечения и можете применять его в своих целях.

Самостоятельно изучите механизм сортировки и упорядочения слоев с помощью поля Extension (Расширение).

Для выполнения групповых операций над слоями или временного изменения какого-либо атрибута слоя в ArchiCAD предназначено подменю Document → Layers (Документ → Слои). Оно состоит из двух областей. В нижней расположен список комбинаций слоев, с помощью которого можно активизировать необходимую комбинацию, не вызывая окно параметров слоев. В верхней области находятся три команды.

Первая команда – Layer Settings (Настройки слоя) – вызывает окно настройки слоев. Вторая – Show All Layers (Показать все слои) – предназначена для установки атрибута видимости одновременно для всех слоев.

Примечание

Выполнение команды Show All Layers (Показать все слои) не оказывает влияния на атрибуты видимости слоя, установленные в комбинациях слоев.

Третья команда – Layer Extras (Атрибуты слоя) – содержит подменю, в которое входят 10 команд, управляющих атрибутами слоев:

• Show/Hide Toggle (Показать/скрыть) – инвертирует атрибут видимости всех слоев активной комбинации слоев. Это означает, что те слои, которые были видимы, становятся невидимыми и наоборот;

• Lock/Unlock Toggle (Блокировать/разблокировать) – инвертирует атрибут блокировки. Блокированные слои активной комбинации слоев становятся доступными для редактирования, доступные блокируются;

• Hide Selections' (Скрыть выделенное) – снимает атрибут видимости со слоя, на котором находятся выбранные объекты;

• Lock Selections' (Блокировать выбранное) – блокирует слой, на котором располагаются выбранные объекты; при отсутствии выделения команда недоступна;

• Unlock Selections' (Разблокировать выбранное) – разблокирует слой, на котором находятся выбранные объекты; при отсутствии выделения команда недоступна;
