20. В области Trim 3D shape of Zone to (Подрезать грани зоны с помощью) установите флажок Roofs (Скатов). При необходимости можно также установить флажки Slabs (Перекрытий) и Beams (Балок).

21. Кроме того, проследите, чтобы был установлен флажок Ignore holes (Не учитывать отверстия).

Флажок Ignore holes (Не учитывать отверстия) необходим для того, чтобы при наличии в крыше отверстий (мансардных окон, световых люков и т. п.) плоскость этих отверстий считалась бы гранью ската крыши. В противном случае грани зоны пройдут через отверстия без подрезки.

2.2. Щелкните на кнопке Trim (Подрезать) (рис. 6.13).

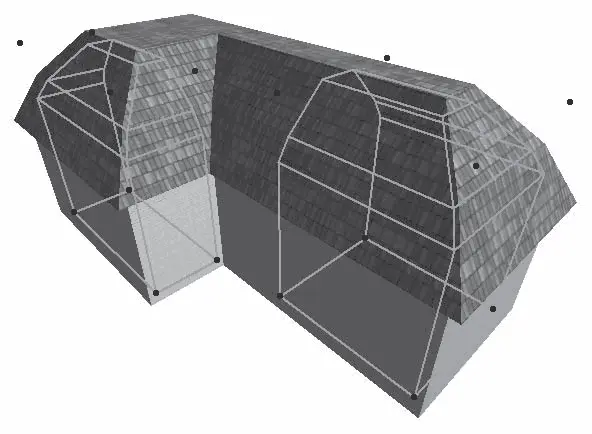

Рис. 6.13. Результат подрезки зоны скатами крыши

Итак, произошло отсечение граней зоны, находящихся выше контура скатов крыши.

• Уровни

• Плоскости области просмотра

• Слои

Если вы прочитали все предыдущие главы книги, то являетесь достаточно опытным пользователем ArchiCAD и можете как выполнять трехмерные модели зданий и сооружений, так и оформлять чертежную документацию, используя инструменты создания и редактирования двумерных объектов. Однако ценность программ автоматизированного проектирования заключается не только в том, что они упрощают процесс рисования чертежей. Такие программы предоставляют пользователю или команде разработчиков возможности, связанные с управлением разработкой проекта, облегчением процесса создания, хранения и доступа к документации проекта, расширяют возможности представления графической и текстовой информации и обеспечивают решение многих других задач, что в конечном итоге приводит к качественно новому уровню создания проектов.

В этой главе мы рассмотрим дополнительные функции ArchiCAD, одной из которых является упомянутая в гл. 4 возможность устанавливать уровни проекта, другой – распределение объектов проекта по слоям, обеспечивающее гибкий механизм визуального представления объектов и предохранения их от непреднамеренного изменения.

Уровень – это горизонтальная отметка, относительно которой производятся измерения всех возвышений, то есть расположения объектов по вертикали.

Вы уже знакомы с понятием нулевого уровня проекта, относительно которого измеряются возвышения всех объектов. Однако для проектирования не всегда удобно использовать нулевой уровень. Более того, даже указание возвышений относительно уровня текущего этажа иногда не является оптимальным.

Например, вы проектируете компьютерный центр. Для размещения системы кабелей приходится использовать фальшпол, а вентиляционное оборудование необходимо спрятать за фальшпотолок. Размещать вычислительное и периферийное оборудование центра, мебель и другие объекты интерьера удобнее относительно уровня фальшпола, а высоту подвеса осветительной арматуры, возможно, проще определять относительно уровня фальшпотолка. И подобные ситуации в проектировании не редкость.

В программе ArchiCAD можно установить уровневые отметки по желанию пользователя. В дополнение к жестко определенной отметке нулевого уровня проекта пользователь может определить два собственных базовых уровня.

Чтобы установить базовый уровень, нужно выполнить команду Options → Project Preferences → Working Units & Levels (Параметры → Настройки проекта → Единицы измерения и уровни). После ее вызова на экране появится окно Project Preferences (Настройки проекта), в нижней части которого расположены настройки уровней (рис. 7.1).

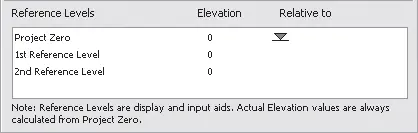

Рис. 7.1. Параметры уровней в окне Project Preferences (Настройки проекта)

Рассматривать элементы управления начнем с надписи, расположенной под рабочей областью установки уровней: Note: Reference Levels are display and input aids. Actual Elevation values are always calculated from Project Zero (Внимание: базовые уровни являются вспомогательным средством просмотра и ввода данных. Действительные значения возвышений всегда рассчитываются относительно нулевого уровня проекта). Эта надпись призвана успокоить пользователя: как бы он ни изменял значения базовых уровней, испортить стройную систему расчета возвышений ArchiCAD он не сможет.

В рабочем поле установки уровней расположены три строки: Project Zero (Нулевой уровень проекта), 1st Reference Level (Первый базовый уровень) и 2nd Reference Level (Второй базовый уровень). Каждая запись состоит из трех полей: Reference Levels (Базовые уровни), Elevation (Возвышение) и Relative to (Относительно).
