• Vertical Zone Boundary (Вертикальная граница зоны) – при выборе этого способа площадь оснований и объем, которые занимают объекты (стены или колонны), находящиеся в зоне, исключаются из соответствующих параметров зоны. Данный вариант выбран по умолчанию;

• Reduce Zone Area Only (Исключить только площадь) – площадь оснований объектов, находящихся в зоне, исключается из площади зоны, но их объем учитывается при подсчете объема зоны;

• Reduce Zone Volume (Исключить объем) – объем, который занимают объекты, находящиеся в зоне, исключается из объема зоны, хотя площадь их оснований учитывается в составе площади зоны;

• No Effect On Zones (Не влияет на зону) – наличие в зоне объектов не влияет на расчет площади и объема зоны.

Кроме колонн и стен, на площадь и объем зоны могут оказывать влияние другие объекты. Это влияние можно определить, задав значения параметров в окне Project Preferences (Настройки проекта), которое вызывается командой Options → Project Preferences → Zones (Параметры → Настройки проекта → Зоны) (рис. 6.5).

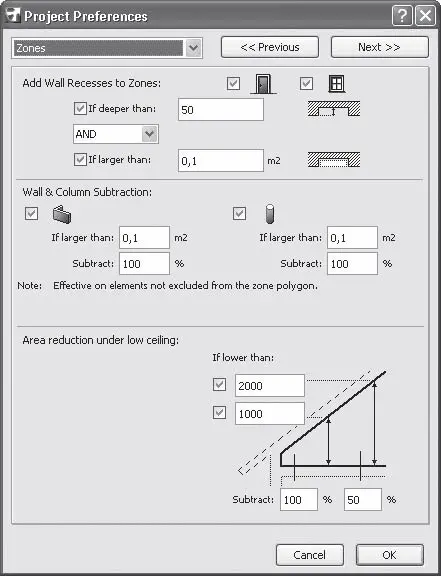

Рис. 6.5. Настройка влияния объектов на геометрические параметры зон

В верхней части окна расположена область Add Wall Recesses to Zones (Добавить выемки стен в зону), в которой определяется влияние дверных и оконных проемов на площадь и объем зоны, в которую они входят. Если необходимо учитывать это влияние, то нужно установить соответствующие флажки возле значков двери и окна. В полях If deeper then (Если глубже, чем) и If larger then (Если больше, чем) следует задать соответствующие значения. В верхнем поле устанавливается глубина проема, в нижнем – площадь. Из раскрывающегося списка выбирается логическая операция AND (И) или OR (Или), связывающая два этих поля. Если указана операция AND (И), то площадь поверхности и объем проемов будут добавлены к площади и объему зоны, в которую они входят, только в том случае, когда выполняются одновременно оба этих условия. Если выбрана операция OR (Или), то достаточно выполнения хотя бы одного из этих условий, чтобы программа учла дверные и оконные проемы при расчете параметров зоны.

Если установлены флажки возле значков стены и колонны в области Wall & Column Subtraction (Вычитание стен и колонн) и если площадь оснований этих объектов превышает заданную в полях If larger then (Если больше, чем), то часть этой площади или площадь целиком будет вычитаться из площади зоны, в которой находятся эти объекты. Какая именно часть (в процентах) будет вычитаться, определяется в полях Subtract (Вычесть).

В области Area reduction under low сeiling (Вычитание площади, находящейся под потолком) устанавливаются параметры изменения площади зоны, находящейся под низкими потолками. В двух полях If lower then (Если ниже, чем) устанавливаются граничные значения высоты потолка. В соответствующих полях Subtract (Вычесть) вводятся процентные величины находящейся под потолком площади, на которые будет уменьшаться общая площадь зоны.

Теперь, когда рассмотрены принципы расчета площади зоны, вернемся к полям области Area Calculation (Вычисление площади).

В поле Measured Net Area (Чистая измеренная площадь) отображается общая площадь зоны Measured Gross Area (Общая измеренная площадь) за вычетом суммарной площади объектов или их частей, попавших в пределы общей площади. Даже в том случае, когда в пределах зоны нет объектов. Это возможно, если контур зоны образован линиями, проходящими по наружным граням стен или по их средней линии (рис. 6.6).

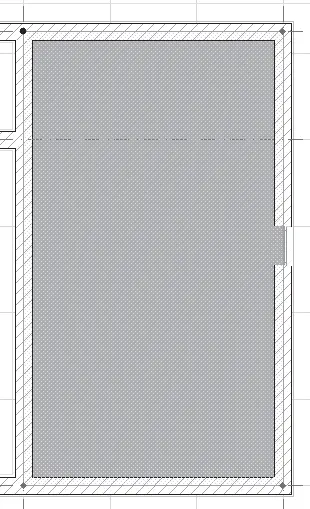

Рис. 6.6. Контур зоны, проходящий по средней линии стены

Примечание

Могут быть и более сложные случаи, поскольку положение базовой линии, в том числе со смещением относительно стандартного положения, определяет пользователь.

В разделе Area Subtraction (Вычитаемая площадь), который находится в правой части области, расположены четыре поля, помеченных значками стены, колонны, заштрихованного контура и разреза крыши. Если в списке Relation to Zones (Отношение к зонам) области Listing and Labeling (Сметы и выноски) окна настроек стен и колонн, находящихся в пределах зоны, были выбраны пункты Vertical Zone Boundary (Вертикальная граница зоны) или Reduce Zone Area Only (Исключить только площадь), то в соответствующих полях будет отображена площадь этих объектов, исключаемая из общей площади зоны.

В третьем поле показывается площадь произвольно определенных пользователем областей, которые по каким-либо причинам должны быть исключены из площади зоны.
