В области Zone Stamp (Паспорт зоны) настраиваются параметры отображения паспорта зоны. Под паспортом зоны понимается список ее основных параметров, выводимый на плане этажа. К таким параметрам относятся имя зоны, ее номер, место расположения (этаж), площадь, объем, периметр, стоимость единицы площади и т. д.

К параметрам отображения паспорта зоны относятся раскрывающиеся списки выбора гарнитуры и группы языков шрифта, кегль (высота) и цвет шрифта, а также раздел дополнительных параметров, в котором устанавливается выводимая в паспорте информация и параметры ее отображения.

Внимание!

Особо выделю из этого набора параметров список, позволяющий выбрать таблицу кодировки символов, который имеет первостепенное значение для русскоязычных пользователей. По умолчанию установлена кодировка Western (Западная), в связи с чем все названия, введенные в паспорте на русском языке, отображаются на плане этажа непонятными значками. Для правильного отображения русских букв выберите из этого списка пункт Cyrillic (Кириллица).

Установка флажка Use Symbol Colors (Использовать индивидуальные цвета) позволит задать для каждого выводимого значения паспорта свой цвет. Выбрать его можно в разделе дополнительных параметров. При снятом флажке вся информация паспорта зоны будет выводиться цветом пера, настройки которого находятся над флажком Use Symbol Colors (Использовать индивидуальные цвета).

Рассмотрим основные разделы списка дополнительных параметров:

• Show Frame (Показать рамку) – определяет наличие и цвет окружающей рамки и разделительных линий при выводе параметров паспорта;

• Show Zone Name (Показать наименование зоны) – задает необходимость показа и параметры текста для вывода имени зоны;

• Show Zone No. (Показать номер зоны) – определяет необходимость показа и параметры текста для вывода номера зоны;

• Show Flooring (Показать этаж) – задает необходимость показа, название и параметры текста для вывода информации об этаже расположения зоны;

• Show Measured Gross Area (Показать измеренную общую площадь зоны) – определяет необходимость показа, текстовый префикс и параметры текста для вывода общей измеренной площади зоны;

• Show Calculated Area (Показать вычисленную площадь зоны) – задает необходимость показа, текстовый префикс и параметры текста для вывода площади зоны, вычисленной с учетом дополнительных критериев;

• Show Perimeter (Показать периметр) – определяет необходимость показа, текстовый префикс и параметры текста для вывода периметра зоны;

• Show Ceiling Height (Показать высоту потолка) – задает необходимость показа, текстовый префикс и параметры текста для вывода высоты потолка зоны;

• Show Volume (Показать объем) – определяет необходимость показа, текстовый префикс и параметры текста для вывода объема зоны;

• Parameters for Listing (Данные для сметы) – задает общую и удельную стоимость зоны, описание зоны, материалы отделки стен и потолка, а также дополнительные параметры, которые указывает пользователь;

• 2D Representation (Представление в плане) – определяет типы и цвета линий для представления контура зоны на плане этажа.

В окне предварительного просмотра вида паспорта зоны, расположенном в правом нижнем углу области Zone Stamp (Паспорт зоны), можно видеть изменение вида выводимого паспорта зоны в зависимости от выполняемых настроек параметров.

В области Model (Модель) задаются параметры представления зоны в трехмерном изображении. При выборе материала поверхности зоны будут отображаться цветом данного материала. Расположенный ниже кнопки выбора материала переключатель имеет два положения: Use this Material on All Zone Surfaces (Использовать выбранный материал для всех поверхностей зоны) и Inherit Boundary Wall and Trimming Element Materials (Использовать покрытия ограничивающих стен и подрезающих элементов). При выборе последней позиции для представления зоны будут применены материалы поверхностей окружающих зону объектов. Если зона была подрезана сверху или снизу, то станут доступны кнопки, отменяющие операцию подрезки зоны: Undo Top Trim (Отменить подрезку сверху) и Undo Bottom Trim (Отменить подрезку снизу).

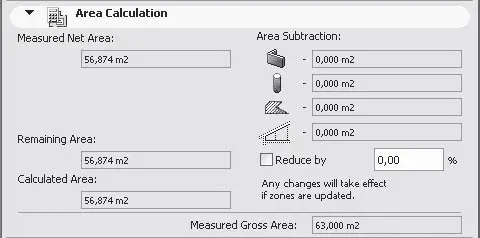

Область Area Calculation (Вычисление площади) (рис. 6.4) является информационной.

Рис. 6.4. Область Area Calculation (Вычисление площади)

В ней выводятся результаты вычисления геометрических размеров зоны. Чтобы получить представление о назначении полей этой области, откройте область Listing and Labeling (Сметы и выноски) окна параметров вертикально расположенных в пределах зон элементов – стен или колонн. В этой области есть раскрывающийся список Relation to Zones (Отношение к зонам), из которого можно выбрать способ определения площади и объема зон, включающих эти элементы. Имеется четыре способа:
