В поле Height (Высота) следует ввести высоту купола. По умолчанию установлена максимальная высота, которую может иметь сфера при заданном радиусе основания купола, поэтому данное значение можно только уменьшать.

В поле, расположенном под полем Height (Высота), вводится возвышение основания купола над уровнем текущего этажа или другим уровнем, который можно выбрать из списка. Данный список появляется после щелчка на кнопке со стрелкой, расположенной справа от поля. Название поля изменяется в зависимости от выбранного уровня.

В полях Horizontal Segments (Количество сегментов по горизонтали) и Vertical Segments (Количество сегментов по горизонтали) устанавливается количество трапециевидных сегментов, с помощью которых будет произведена аппроксимация сферической поверхности купола. Количество сегментов должно быть не более 90 для горизонтальных и не более 360 для вертикальных сегментов.

Примечание

Чем больше указано сегментов, тем более гладким будет купол, но следует учитывать, что на обработку значительного количества объектов уходит больше ресурсов компьютера.

В поле Roof Thickness (Толщина крыши), которое становится доступным при выборе однородного материала крыши, можно указать толщину сегментов купола.

Переключатель, расположенный в правой части окна, позволяет установить форму подрезки торцов скатов купола.

После щелчка на кнопке OK купол будет построен.

Построение сводов – задача более сложная. Рассмотрим сначала создание сводчатой крыши на плане. Для этого выполните следующее.

1. Перейдите в окно двумерного проектирования, нажав клавишу F2.

2. Щелчком на кнопке Wall (Стена) палитры инструментов активизируйте механизм построения стен.

3. Используя кнопку

постройте прямоугольную стену.

4. Щелкнув на кнопке Roof (Крыша) панели инструментов, активизируйте механизм построения крыши.

5. Задайте построение сводов, щелкнув на кнопке

6. Нарисуйте профиль крыши, используя в процессе построения появившуюся на экране палитру редактирования полилинии (рис. 4.59, а ).

7. После завершения построения переместите указатель мыши до пересечения с внешней гранью ближайшей стены. Указатель должен принять форму

(рис. 4.59, б ).

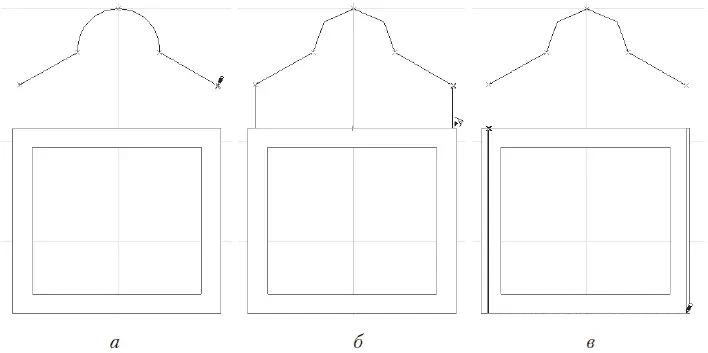

Рис. 4.59. Построение свода на плане

8. Щелкните кнопкой мыши в этой точке. Вы определили начальную сторону свода.

9. Переместите указатель мыши до внешней грани противоположной стены. Указатель должен принять форму

(рис. 4.59, в ). Это положение конечной стороны свода.

10. Щелкните кнопкой мыши в этой точке. На экране появится окно Vaulted Roof Settings (Параметры сводчатой крыши), в уже известные вам поля которого необходимо ввести параметры крыши (рис. 4.60).

Рис. 4.60. Настройка параметров крыши

11. Щелкните на кнопке OK. Построение крыши завершено.

12. Переключитесь в окно просмотра объемного изображения объекта и оцените результат построения (рис. 4.61).

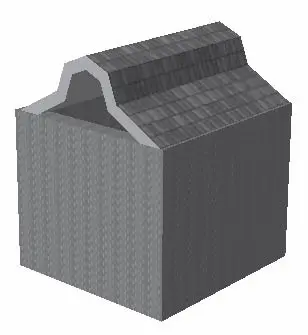

Рис. 4.61. Построение сводчатой крыши

Своды можно строить и в окне просмотра и редактирования трехмерного изображения объекта. ArchiCAD предоставляет возможность создания следующих типов крыш на прямоугольном основании:

• Rounded (Арочная) – профиль крыши является дугой;

• Symmetrical (Симметричная) – крыша строится из одинаковых сегментов, количество которых задает пользователь;

• Irregular (Несимметричная) – крыша создается из сегментов, основание и высоту каждого из которых задает пользователь.

Для построения арочной крыши выполните следующие действия.

1. Перейдите в окно трехмерного проектирования, нажав клавишу F3.

2. Щелчком на кнопке Roof (Крыша) палитры инструментов активизируйте механизм построения крыши.

3. Выберите построение сводов, щелкнув на кнопке

4. Укажите мышью две точки, являющиеся опорными точками профиля крыши.

5. На появившейся палитре редактирования выберите метод построения арочной крыши, нажав кнопку Vaulted roof (Сводчатая крыша)
