В области Content (Содержимое) расположены элементы управления, с помощью которых определяется содержимое строки, выводимой в качестве заголовка или подрисуночной подписи. Назначение некоторых флажков понятно из их названий. Эта область содержит следующие флажки:

· Project Name (Наименование проекта);

· with Path (Вывести путь) – перед наименованием указывается путь к папке расположения выводимого изображения;

· Name of Story/Section/Detail/Layout (Наименование этажа/разреза/деталировочного чертежа/чертежа документации);

· Layer Combination (Комбинация слоев) – выводится наименование активной комбинации слоев. Данный флажок недоступен при печати листов документации;

· Model View Option Combination (Комбинация параметров вида модели) – выводится имя комбинации параметров видов модели. Этот флажок недоступен при печати листов документации;

Примечание

Установки вида модели и создание листов документации рассмотрены в разделе «Настройка параметров выводимого изображения» данной главы.

· Printing Scale/Resize Factor (Масштаб вывода);

· User Name (Регистрационное имя) – выводится имя, под которым пользователь зарегистрирован в локальной сети или в операционной системе;

Примечание

При работе в многопользовательской версии ArchiCAD выводится имя члена группы разработки.

· Date and Time (Дата и время);

· Page number/Total number of pages (Номер страницы/количество страниц);

· Custom Text (Произвольный текст) – при установке данного флажка становится доступным поле. В него можно ввести любую последовательность символов, которая будет отображаться в строке заголовка/подписи;

· Preview (Предварительный просмотр) – в этом поле выводится текущее содержимое формируемой строки заголовка/подписи.

Порядок следования полей строки заголовка/подписи жестко определен, его нельзя изменить. Формируемая последовательность символов может быть выведена только в одну строку. В случае превышения длины строки она усекается.

В области Text Properties (Свойства текста) расположены элементы управления, с помощью которых определяются свойства текста строки заголовка/подписи: раскрывающиеся списки выбора шрифта и кодировки, высоты шрифта. Раскрывающийся список Location (Положение) определяет положение и выравнивание строки относительно выводимого изображения:

· Footer left (Подпись слева);

· Footer center (Подпись по центру);

· Footer right (Подпись справа);

· Header left (Заголовок слева);

· Header center (Заголовок по центру);

· Header right (Заголовок справа).

• Раскрывающийся список Print Quality (Разрешение) предназначен для установки разрешения принтера.

Окно настроек страницы вызывается щелчком на кнопке Page Setup (Настройки страницы) окна параметров печати документа, или выполнением команды File → Page Setup (Файл → Настройки страницы), или нажатием сочетания клавиш Ctrl+Shift+P (рис. 13.5).

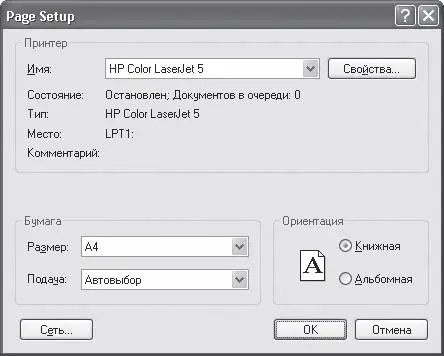

Рис. 13.5. Окно параметров страницы

В окне расположены следующие элементы управления:

• раскрывающийся список выбора модели принтера;

• кнопка Свойства, при щелчке на которой открывается окно параметров выбранного принтера. Количество и состав элементов управления, расположенных в этом окне, зависят от выбранной модели, точнее, от установленного драйвера принтера;

• раскрывающийся список Размер, предназначенный для выбора формата носителя;

• раскрывающийся список Подача для задания способа подачи носителя;

• переключатель Ориентация для выбора ориентации носителя, имеющий два положения:

· Книжная – определяет вертикальное расположение листа;

· Альбомная – задает горизонтальное расположение листа;

• кнопка Сеть для выбора сетевого принтера.

Параметры вывода, связанные с устройствами, определяют, как будет отображено на носителе выводимое изображение. Но что именно будет показано, задается настройками самого изображения, предназначенного для вывода. Казалось бы, вопроса, что выводить, не существует: что отображено в активном окне программы, то и должно напечататься. Однако не все так просто.

Предположим, вы разработали поэтажный план. Возникла необходимость поместить этот план на сайт вашей фирмы, но существуют жесткие ограничения на размер изображений, размещаемых на сайте, связанные с недостаточной пропускной способностью каналов связи большинства пользователей Интернета. А при уменьшении масштаба чертежа такие подробности, как размерные надписи, штриховки, паспорта зон и т. д., приведут к его нечитабельности.
