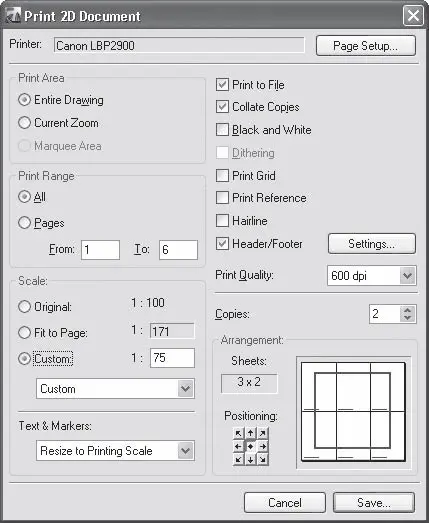

Рис. 13.3. Окно настройки печати

В число элементов управления, расположенных в этом окне, входят следующие.

• Информационное поле Printer (Принтер). Отображает активный принтер.

Примечание

Устройством может быть как реальный подключенный к компьютеру или находящийся в локальной сети принтер с установленным драйвером, так и виртуальные принтеры, наличие которых зависит от установленных на компьютере программ.

• Кнопка Page Setup (Настройки страницы). Альтернативная команда – Page Setup (Настройки страницы), расположенная в меню File (Файл), а также сочетание клавиш Ctrl+Shift+P открывают окно, в котором находятся настройки принтера. Эти параметры будут рассмотрены в разделе «Настройка принтера» данной главы.

• Переключатель Print Area (Область печати). Предназначен для выбора области печати. Имеет три положения:

· Entire Drawing (Весь рисунок) – будет распечатано все доступное для печати в текущем окне;

· Current Zoom (Текущий вид) – на принтер будет выведена часть изображения, видимая при выбранном увеличении в активном окне;

· Marquee Area (Выделенная область) – печататься будет часть изображения, которая вошла в область, выделенную прямоугольной рамкой инструмента Marquee (Область выделения).

• Переключатель Print Range (Печатать страницы). Определяет диапазон страниц, которые будут распечатаны. Можно выбрать один из двух вариантов:

· All (Все) – будут распечатаны все страницы;

· Pages (Страницы) – на печать будут выведен диапазон страниц, указанный в полях From (С) и To (По).

• Переключатель Scale (Масштаб) имеет то же назначение, что и соответствующий переключатель окна настройки вывода на плоттер. Если выбранный масштаб больше, чем тот, который необходим, чтобы изображение вписалось в формат выбранного носителя, то изображение будет разбито на части, каждая из которых будет распечатана на отдельном листе. Впоследствии эти листы можно склеить. Положение составных частей изображения на листах носителя показывается в окне предварительного просмотра области Arrangement (Размещение). Кроме окна предварительного просмотра, там же расположены поле Sheet (Листы), показывающее количество требуемых для распечатки листов, и инструмент Positioning (Расположение), с помощью которого можно управлять размещением частей изображения по листам.

• Раскрывающийся список Text & Markers (Текст и маркеры) аналогичен рассмотренному для плоттеров.

• Флажок Print to File (Вывести в файл). Его установка аналогична установке переключателя Destination (Направление) в положение File (В файл) при выводе на плоттер.

• Флажок Collate Copies (Копии в подбор). Становится доступным задание параметру Copies (Копий) значения больше 1. При установке этого флажка многолистовые копии будут печататься полностью с первого до последнего листа. При снятии флажка сначала будут напечатаны все первые листы копий, затем все вторые и т. д.

Примечание

Под первыми и последними листами здесь понимаются номера листов, заданные в полях From (C) и To (По).

• Флажок Black and White (Черно-белая печать). При установке этого флажка цветные элементы будут печататься следующим образом:

· все цветные линии будут черными, все белые – белыми;

· все цветные линии штриховки будут черными, все белые линии – белыми, заливка будет выведена серым цветом;

· фоновый этаж, зоны и рисунки распечатаются в градациях серого цвета.

• Флажок Dithering (Размывание). Установка данного флажка может быть полезной при необходимости уменьшить количество выводимых цветов при печати полноцветных изображений, поскольку цветовой диапазон монитора значительно шире, чем у принтеров.

• Флажок Print Grid (Печатать сетку). Аналогичен флажку Plot Grid (Вывести сетку) настроек печати на плоттере.

• Флажок Print Reference (Печатать связанный вид). При установке данного флажка будет распечатано и изображение связанного вида.

• Флажок Hairline (Тонкие линии). Аналогичен соответствующему флажку настроек вывода на плоттер.

• Флажок Header/Footer (Заголовок/подпись). При установке данного флажка печатается заголовок (подпись) выводимого изображения. Содержание информации, выводимой в заголовке или подписи изображения, определяется установкой параметров окна Header/Footer (Заголовок/подпись) (рис. 13.4), которое вызывается щелчком на кнопке Settings (Установки), становящейся доступной при установке этого флажка.

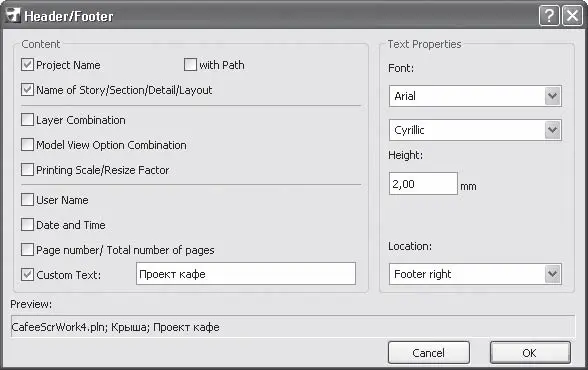

Рис. 13.4. Окно настройки заголовка/подписи
