Для создания трехмерного изображения объекта проектирования в ArchiCAD имеется достаточно большое количество инструментов. Одним из таких инструментов является создание и использование текстур – объектов, имитирующих структуру поверхности материалов.

Текстуры накладываются на поверхность объектов с целью создания визуального эффекта структуры реального природного или искусственного материала. Вы уже знакомы с текстурами, поскольку многократно использовали их при выборе материала поверхности объектов с помощью кнопок области Model (Модель) окна настройки объекта. Однако библиотека текстур ArchiCAD гораздо богаче того ограниченного набора материалов, который отображается в данном окне. Кроме того, пользователь может сам определять вид текстур, а также создавать любые поверхности и включать их в библиотеку текстур.

Настройки материалов и текстур расположены в окне Material Settings (Установки материалов) (рис. 12.13), которое вызывается командой главного меню Options → Element Attributes → Materials (Параметры → Атрибуты элементов → Материалы).

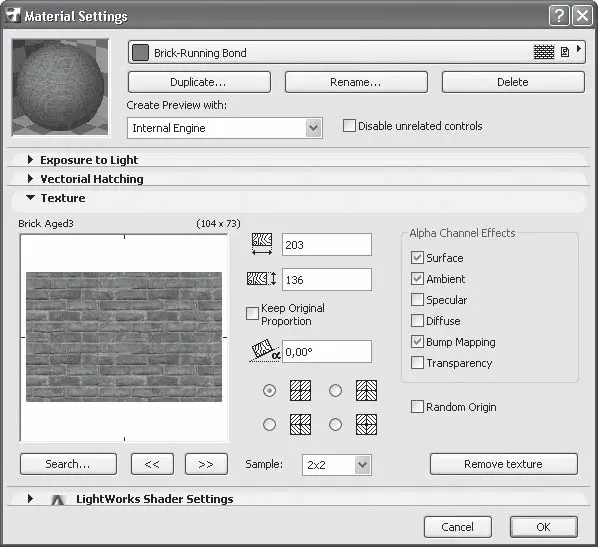

Рис. 12.13. Окно настройки материалов и текстур

Настройки материалов и текстур сгруппированы в пяти областях. В верхней части окна расположена постоянно доступная область, позволяющая настраивать работу с библиотекой материалов и выбирать способ обработки изображений. К этим параметрам относятся следующие.

• Окно предварительного просмотра, расположенное в левой части области. В нем отображается текущий вид материала с учетом установленных параметров.

• Раскрывающийся список Create Preview with (Создать объект с помощью). Изображение объекта, показываемое в окне предварительного просмотра, можно создать разными способами. Для этого используются разнообразные утилиты, каждая из которых имеет свои методы обработки изображений. Эти утилиты называются движками (Engine) и применяются в зависимости от определенных целей. В списке Create Preview with (Создать объект с помощью) находятся четыре такие утилиты:

· Internal Engine (Внутренний движок) – встроенная утилита обработки изображений ArchiCAD. Предназначена для создания трехмерных объектов. Ее достоинства – использование векторной штриховки, более полный набор визуальных эффектов, чем у OpenGL, возможность вывода созданного изображения на печать без использования фотовизуализации (построения фотореалистичного изображения). Недостатки: отсутствие возможности наложения структур, что приводит к менее реалистичным изображениям. Кроме того, гораздо более медленная, чем у OpenGL, работа в 3D-окне;

· OpenGL – движок, ставший одним из общепринятых стандартов обработки трехмерных изображений. Отличается намного большей, по сравнению с Internal Engine (Внутренний движок), скоростью работы с трехмерными изображениями из-за встроенных во все современные видеокарты возможностей аппаратного выполнения операций по формированию изображения, поддерживаемых OpenGL. Работает с текстурами, поэтому создает более реалистичные изображения, чем Internal Engine (Внутренний движок). Недостатки: отсутствие возможности формирования плоского векторного изображения по построенному 3D-виду, что заставляет использовать для этих целей другие утилиты; отсутствие поддержки некоторых визуальных эффектов, например наложения теней; отсутствие поддержки векторной штриховки ArchiCAD;

· Z-buffer Rendering Engine (Z-буфер) – более простой движок, чем Internal Engine (Внутренний движок). Работает быстрее него на больших моделях, но для своей работы требует больше оперативной памяти;

· LightWorks Rendering Engine (Движок фотовизуализации) – предназначена для фотовизуализации. Использует максимальное количество возможностей формирования изображения: учет структуры материалов, освещения, отражения, состояния атмосферы, положения и плотности теней и т. д., поэтому результатом его работы являются наиболее реалистичные изображения. Недостатки: не предназначена для формирования трехмерных изображений, кроме того, создание с ее использованием фотореалистичного изображения требует достаточно большого времени.

Совет

Для соответствия изображения объекта материала в окне предварительного просмотра изображению в 3D-окне рекомендуется использовать для построения обоих изображений один и тот же движок, например OpenGL.

• Флажок Disable unrelated controls (Убрать несоответствующие параметры). При установке флажка становятся недоступными все элементы управления окна Material Settings (Установки материалов), которые не использует выбранный движок для построения изображения. Говоря в дальнейшем о доступности областей, будем считать, что этот флажок установлен.
