После выделения вставленное изображение становится обычным плоским объектом ArchiCAD. Кроме изменения его свойств в окне параметров, над ним можно выполнять стандартные операции редактирования объектов: перемещение, поворот, зеркальное отображение, тиражирование и изменение размеров. Эти операции доступны после вызова панели редактирования щелчком кнопки мыши на характеристических точках выделенного рисунка.

Изображения являются произвольными графическими объектами, но ArchiCAD позволяет вставлять в проект и чертежи, то есть графические объекты, созданные с помощью точных построений. Для выполнения этой операции предназначен инструмент, который вызывается щелчком на кнопке Drawing (Чертеж)

расположенной в разделе Document (Документ) палитры ToolBox (Палитра инструментов). При этом на информационной палитре появляются параметры данного инструмента (рис. 12.9).

Рис. 12.9. Параметры вставки чертежа на информационной палитре

Окно параметров вставки чертежа вызывается щелчком на кнопке Settings Dialog (Окно настроек)

Большинство параметров вставки будет недоступно до тех пор, пока чертеж не вставлен. Следовательно, сначала необходимо щелчком кнопки мыши определить место вставки, после чего появится окно, в котором нужно выбрать файл, содержащий вставляемый чертеж. К списку уже рассмотренных поддерживаемых растровых форматов добавляются векторные: EMF, WMF, PLT, DGN, PDF. Кроме того, очень важным фактом является поддержка форматов самой распространенной САПР – AutoCAD (DWG, DXF, DWF), на которой, в силу исторически сложившихся причин, создано подавляющее большинство российских проектов. Это дает возможность, во-первых, использовать в проекте уже разработанные в AutoCAD чертежи. Во-вторых, позволяет продолжать разработку определенных частей проекта, например деталировку, схемы и т. д., на той платформе, к которой привыкли разработчики, но использовать эти разработки как часть проекта ArchiCAD.

После вставки и выделения выбранного чертежа его параметры станут доступны в окне настройки вставки (рис. 12.10).

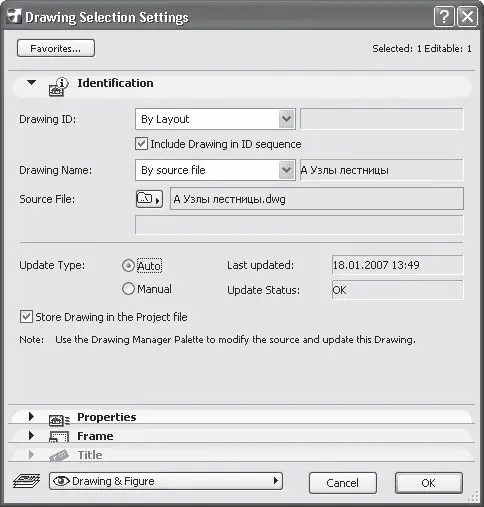

Рис. 12.10. Окно настройки вставки чертежа

Настройки сгруппированы в четырех областях. В области Identification (Идентификация) расположены следующие элементы управления.

• Раскрывающийся список Drawing ID (Идентификатор чертежа). Предназначен для присвоения вставляемому чертежу идентификатора. Имеет следующие варианты:

· By Layout (По чертежу) – идентификатор вставляемого чертежа будет совпадать с идентификатором чертежа, на который он помещен;

· By View (По виду) – идентификатор вставляемого чертежа будет эквивалентен идентификатору вида, откуда он был взят. Элемент неприменим для внешних чертежей;

· Custom (Произвольный) – при выборе этого элемента становится доступным текстовое поле, расположенное справа от списка. В это поле вводится произвольный идентификатор.

• Флажок Include Drawing in ID sequence (Включить идентификатор чертежа в иерархический список). При установке данного флажка идентификатор вставляемого чертежа будет включен в иерархическую последовательность идентификаторов чертежей, формируемую ArchiCAD, даже в том случае, если введен произвольный идентификатор.

• Раскрывающийся список Drawing Name (Наименование чертежа). Предназначен для присвоения вставляемому чертежу наименования. Если вставляемый чертеж является внутренним видом проекта, доступны следующие варианты:

· By View: Name Only (По виду: только наименование) – вставляемый чертеж получает название от вида-источника;

· By View: ID + Name (По виду: идентификатор и наименование) – название вставляемого чертежа составлено из идентификатора и наименования вида-источника;

· Custom (Произвольное) – при выборе этого варианта становится доступным поле, расположенное справа от списка. В это поле можно ввести произвольное название вставляемого чертежа.

Если вставляемый чертеж является внешним, то вместо первых двух элементов в списке присутствует элемент By Source File (По файлу-источнику). В этом случае наименованием вставляемого чертежа становится имя его файла.
