7. Выделите все балки (рис. 8.30, б ).

8. Щелкните на кнопке списка слоев

расположенной на информационной палитре.

9. В открывшемся списке слоев выберите слой Hidden (Скрытый). Балки исчезли, а стена осталась без изменений (рис. 8.30, в ).

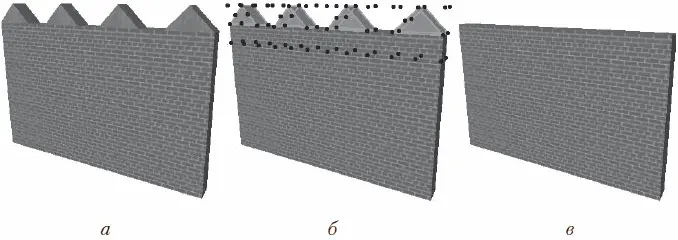

Рис. 8.30. Результат скрытия операторов без учета приоритета видимости объектов

Почему так получилось, ведь мы все делали правильно? Да. Однако здесь вступает в действие приоритет видимости объектов, о котором уже упоминалось в гл. 4. В разделе STRUCTURE (Структура) области Floor Plan and Section (Вид в плане и сечения) окна параметров объекта есть ползунок Priority (Приоритет), определяющий преимущество видимости объектов при их пересечении. Дело в том, что приоритет видимости стены установлен выше, чем у балок.

10. Отмените последнее действие нажатием сочетания клавиш Ctrl+Z.

11. Открывая поочередно окна параметров для стены и балок, сравните значения параметров Wall Priority (Приоритет стены) и Beam Priority (Приоритет балки).

12. Выделите стену и установите приоритет ее видимости ниже, чем у балок.

Примечание

Можете поступить другим образом, задав приоритет видимости балок выше, чем стены.

13. Повторите пункты 7–9. Оцените результат построения.

Теперь все стало на свои места, но не торопитесь оставлять все так, как есть. Отмените последнее действие нажатием сочетание клавиш Ctrl+Z. Зачем? Дело в том, что исчезнувшие балки пропали и с плана этажа, а еще нужно сделать бойницы, которые расположены между построенными зубцами. Имея на плане проекции зубцов, гораздо проще создать и проекции бойниц, в чем вам поможет следующая операция.

Логическое вычитание с удалением вышележащего.Чтобы построить бойницы, необходимо на определенном возвышении между зубцами создать объект с плоским основанием, например балку, стену или перекрытие, а потом применить команду логического вычитания или логического вычитания с удалением вышележащего. Выбор операции может быть любым, все зависит от разности геометрических размеров объектов, участвующих в операции. В настоящий момент мы рассматриваем операцию логического вычитания с удалением вышележащего, поэтому будем решать задачу, используя тонкое перекрытие.

Поскольку вы уже имеете достаточный опыт построения, дальнейшие шаги будут даны без подробностей их выполнения.

1. Вернитесь в окно плана этажа.

2. Активизируйте инструмент построения перекрытий.

3. Установите возвышение перекрытия 1700 и толщину 50.

4. Постройте прямоугольное перекрытие между проекцией зубцов, выполняя привязку к соответствующим углам проекции соседних балок (рис. 8.31).

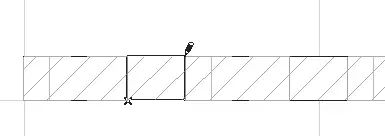

Рис. 8.31. Построение перекрытия

5. Скопируйте построенное перекрытие между всеми зубцами.

6. Выполните операцию Subtraction with upwards extrusion (Вычитание с удалением вышележащего), выбрав в качестве цели стену, а в качестве операторов – построенные перекрытия.

7. Выделите и переместите на слой невидимых объектов все балки и перекрытия.

8. Переключитесь в 3D-окно. Задача построения «кремлевской стены» решена (рис. 8.32).

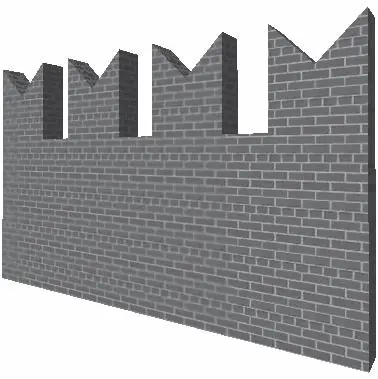

Рис. 8.32. Результат построения «кремлевской стены»

Логическое вычитание с удалением нижележащего.Данная операция подобна вышеописанным. Ее можно использовать, например, для создания арок (рис. 8.33). Среди стандартных объектов ArchiCAD нет круглого объекта с осью, параллельной уровню этажа, но в библиотеке объектов такие элементы есть. Для создания конструкции, показанной на рис. 8.33, использован объект Shell 11 из раздела General GDL Object → Model Element → Element Component → Discrete Accessory → Geometric Shape (Основные GDL-объекты → Элемент модели → Компонент элемента → Отдельные компоненты → Геометрическая форма) библиотеки объектов. Применение данного объекта мы рассмотрим ниже.

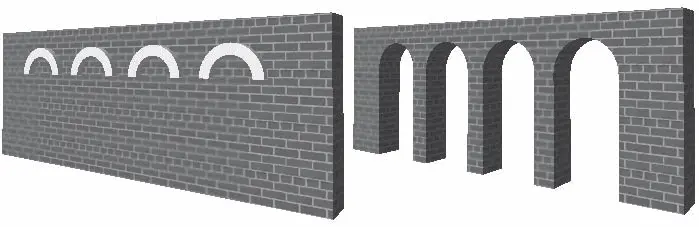

Рис. 8.33. Построение многоарочной стены

Пересечение.Интересная логическая операция, использование которой позволяет решать сложные задачи. Рассмотрим использование данной операции на примере построения круглой стены. На этот раз не с основанием в виде дуги или окружности, а действительно круглой, имеющей вид колеса.
