6. Выберите метод построения прямой стены с прямоугольным сечением.

7. Установите толщину стены равной 300, возвышение над уровнем этажа – 0, высоту стены – 2800.

8. Закройте окно щелчком на кнопке OK.

9. Постройте горизонтальную стену длиной 4000.

Примечание

В принципе, длина стены, как и большинство размерных параметров, не имеет значения. Постарайтесь выполнить указанные требования, считая эту работу тренировкой использования инструментов точного построения.

10. Сохраните результат построения.

Стена есть, а что же дальше? Как сделать бойницы между зубчатыми элементами, понятно: положить на необходимом возвышении любой плоский элемент нужной ширины и выполнить операцию Subtraction with upwards extrusion (Вычитание с удалением вышележащего). А как быть с треугольным вырезом? У нас есть простая балка с квадратным сечением. Если ее повернуть вокруг своей оси на 45°, то получится необходимый угол.

1. Активизируйте инструмент построения балок.

2. Откройте окно параметров балок.

3. Выберите балку с прямоугольным сечением, щелкнув на кнопке

4. Установите высоту балки равной 500, а ширину балки – 500.

5. Задайте возвышение балки над уровнем этажа равным 2677. Именно при этом значении плоскость, проходящая через диагональ сечения повернутой балки, совместится с верхней гранью стены.

Как же повернуть балку? Ведь поле Profile Rotation (Поворот профиля) (третье сверху в столбце справа), недоступно для редактирования. Обманем программу, сообщив ей, что наш профиль нестандартный.

6. Щелкните на кнопке

Поле Profile Rotation (Поворот профиля) станет доступно для редактирования.

7. Введите в поле поворота профиля значение 45.

8. Закройте окно щелчком на кнопке OK.

9. Постройте вертикальную балку рядом со стеной (рис. 8.28, а ). Не пытайтесь сразу при построении привязать балку к углу контура стены, поскольку балка будет привязана не углом, а концом своей базовой линии.

10. Переместите балку так, чтобы ее угол совместился с углом стены (рис. 8.28, б ), вызвав палитру редактирования щелчком на левом нижнем углу проекции балки.

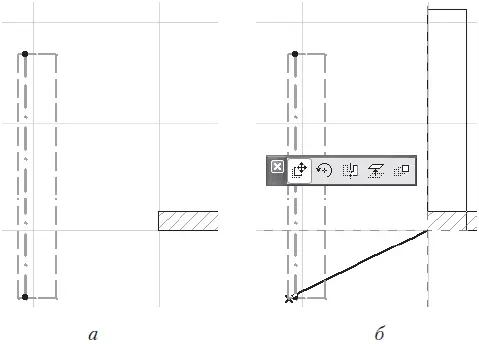

Рис. 8.28. Привязка балки к углу стены

11. Щелкните кнопкой мыши на верхнем конце базовой линии балки.

12. Используя операцию изменения положения конечной точки, уменьшите длину балки так, чтобы она равнялась ширине стены.

Примечание

Поскольку в конце построения балка все равно будет невидима, то это необязательное действие. Просто так аккуратнее.

13. Сохраните результат построения.

Теперь размножим балку.

1. Выделите балку.

2. Вызовите палитру редактирования и щелкните на кнопке Multiply (Тиражирование)

Появится одноименное окно.

3. В окне Multiply (Тиражирование) установите переключатель метода тиражирования в положение Drag (Перетаскивание).

4. В поле Number of copies (Количество копий) введите значение 3.

5. В поле Vertical displacement (Вертикальное перемещение) введите значение 0.

6. Переключатель способов распределения установите в положение Distribute (Распределение).

7. Закройте окно Multiply (Тиражирование) щелчком на кнопке OK.

8. Подведите указатель мыши к правому нижнему углу проекции балки так, чтобы он принял форму

и щелкните кнопкой мыши. Выбранная точка будет помечена косым крестиком.

9. Переместите указатель мыши к правому нижнему углу проекции стены так, чтобы он принял форму

(рис. 8.29) и щелкните кнопкой мыши. Балка размножена.

Рис. 8.29. Тиражирование балки

Теперь выполняем логическое вычитание по знакомому алгоритму.

1. Откройте окно инструментов логических операций с твердотельными объектами.

2. Выделите стену и щелкните на кнопке Get Target Elements (Получить целевые элементы).

3. Снимите выделение со стены.

4. Выделите все балки и щелкните на кнопке Get Operator Elements (Получить операторы).

5. Из раскрывающегося списка выберите операцию Subtraction (Вычитание).

6. Щелкните на кнопке Execute (Выполнить). Операция выполнена. Оцените результат в 3D-окне (рис. 8.30, а ). Ничего не изменилось, но мы знаем, в чем дело.
