Как и позиции на чертеже, все знаки шероховатости можно проставить за один вызов команды Шероховатость (она также находится на панели инструментов Обозначения). Для формирования знака шероховатости сделайте следующее.

1. Выберите тип знака в группе кнопок-переключателей Тип на панели свойств.

2. При необходимости в специальном окне введите текст, который будет отображен на знаке шероховатости (рис. 2.136). Это окно вызывается щелчком на поле Текст панели свойств. Как правило, в данном окне вводится максимально допустимое (после чистовой обработки) среднее арифметическое отклонение профиля выступов и впадин поверхности изделия R a .

Рис. 2.136.Окно ввода надписей знака шероховатости

3. Завершив ввод текста, укажите линию на чертеже, к которой будет привязано изображение знака шероховатости, после чего зафиксируйте сам знак в любой точке на этой линии.

Совет

Вы можете ввести значение шероховатости (R a, R zили R max) без вызова окна Введите текст. Для этого щелкните правой кнопкой мыши на поле Текст панели свойств и из появившегося меню выберите необходимое значение. Это удобно еще и тем, что в меню присутствуют только нормализованные (допустимые) значения шероховатостей.

Используя команду Шероховатость, постройте знаки шероховатости следующим образом (рис. 2.137):

• по одному знаку шероховатости, указывающему, что поверхность не требует дополнительной обработки (кнопка Без удаления слоя материала

на панели свойств), на обеих сторонах диска;

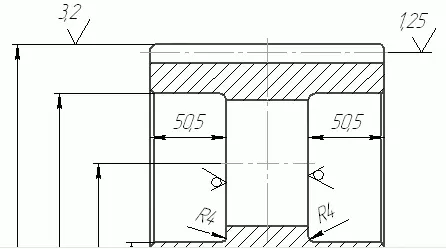

Рис. 2.137.Простановка знаков шероховатости

• знак шероховатости Без указания вида обработки (кнопка

) со значением шероховатости 1,25 мкм (по шкале Ra ) на линии зацепления;

• три знака шероховатости также без указания вида обработки, но с шероховатостью 3, 2 мкм на торцевых поверхностях колеса, а также на поверхности вершин зубьев;

• еще один знак шероховатости (1,25 мкм) на внутренней поверхности отверстия под вал в ступице колеса.

В деталировочных чертежах почти всегда обязательно должен быть знак неуказанной шероховатости. Он обозначает требуемую шероховатость для поверхностей изделия, для которых шероховатость не проставлена на самом чертеже. Знак неуказанной шероховатости размещается в правом верхнем углу чертежа.

Чтобы добавить этот знак на чертеж, выполните команду меню Вставка → Неуказанная шероховатость → Ввод. В появившемся окне Знак неуказанной шероховатости вы можете настроить внешний вид знака: выбрать его тип, ввести текст (значение шероховатости), а также добавить знак в скобках. Завершив настройку отображения знака неуказанной шероховатости, выполните команду меню Вставка → Неуказанная шероховатость → Размещение. По умолчанию знак размещается в верхнем правом углу листа чертежа (рис. 2.138), но при необходимости вы можете отредактировать его размещение, перетащив его за характерную точку.

Рис. 2.138.Знак неуказанной шероховатости

На чертеже колеса осталось проставить допуски форм и взаимного расположения поверхностей. Перед этим необходимо выбрать и обозначить базу на чертеже, поскольку все отклонения проставляются с привязкой к конкретной базе.

В качестве базовой поверхности выберем отверстия под вал в колесе. Нажмите кнопку База на панели Обозначения, щелкните на линии, обозначающей поверхность отверстия в разрезе, после чего зафиксируйте положение знака базы. Текст вводить не нужно, так как система автоматически установит буквенное обозначение базы (в нашем случае – А, поскольку никаких других баз, вырезов, разрезов или линий выносок на чертеже нет). Теперь можно проставлять допуски формы и расположения.

В качестве примера рассмотрим простановку допуска радиального биения поверхности зубьев колеса.

1. Нажмите кнопку Допуск формы на панели Обозначения. На панели свойств щелкните на кнопке Создание таблицы в полуавтоматическом режиме
