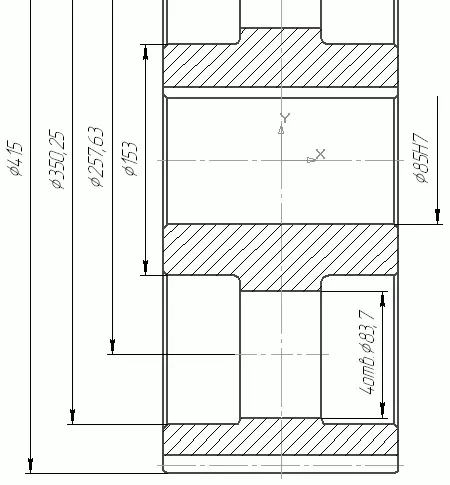

Рис. 2.133.Проставление диаметральных размеров колеса

При формировании размерной надписи этих размеров следует установить флажок Авто в окне настроек размерной надписи (это говорит о необходимости автоматически определять значение номинала), а также указать значок Ж перед номиналом. Для размера отверстия в диске в поле Текст до введите текст 4отв., обозначающий, что отверстий такого диаметра в колесе должно быть четыре. Делительный диаметр на чертеже обозначать не нужно, так как он будет приведен в таблице характеристик зубчатого колеса.

Не совсем простой может оказаться задача построения размера отверстия в ступице (на рис. 2.133 показан справа). Этот размер не может быть привязан к двум точкам, так как в верхней части отверстия показан шпоночный паз в разрезе. На чертежах такой диаметральный размер обозначают, привязываясь только к одной выносной линии (эта линия указывает, к какому именно отверстию этот размер относится). Чтобы убрать верхнюю выносную линию, необходимо перед окончательной фиксацией размера на панели свойств перейти на вкладку Параметры и отжать кнопку Отрисовка второй выносной линии. Далее из раскрывающегося списка Стрелка (для второй выносной линии) выбрать пункт Без стрелки. Как указать квалитет, было рассказано выше (разумеется, этот квалитет должен совпадать с тем, который указан на сборочном чертеже). Не забудьте установить флажок Включить возле поля со значением квалитета, чтобы он отобразился в размерной надписи.

Следующая группа размеров также создается с применением команды Линейный размер, только это уже не диаметральные, а действительно линейные размеры. Все отличие в их построении состоит только в установке в окне Задание размерной надписи переключателя Символ в положение Нет. Эти размеры включают:

• ширину колеса;

• расстояние от боковой поверхности диска до торца обода (указываются два размера с обеих сторон);

• обозначение параметров фаски отверстия под вал и фаски на краях обода. Поскольку в нашем колесе все эти фаски имеют одинаковые параметры (2,5 · 45°), то фаска обозначается один раз, но при этом на размере указывается, что таких фасок на колесе предусмотрено четыре (рис. 2.134).

Рис. 2.134.Размер фаски

Чтобы создать такой размер (см. рис. 2.134), после вызова окна настроек размерной надписи необходимо выполнить следующее.

1. В окне настроек размерной надписи возле поля Текст после нажать кнопку ґ45° для добавления соответствующего знака после номинала.

2. Нажать кнопку >>в правом нижнем углу окна Задание размерной надписи. После этого диалоговое окно увеличится и в правом верхнем углу появится поле Текст под размерной надписью, где следует ввести текст 4 фаски.

3. Нажать кнопку ОK и зафиксировать положение размерной надписи.

На чертеже колеса еще необходимо проставить радиусы скруглений в местах перехода диска в обод и ступицу. Для этого используйте команду Радиальный размер панели Размеры. Чтобы сформировать этот размер, достаточно просто указать дугу, радиус которой необходимо проставить. Однако на нашем чертеже все эти дуги имеют слишком маленький радиус, и стрелка размера (соответственно, и размерная надпись) не помещается в промежутке между центром скругления и опорной точкой радиального размера. По умолчанию система КОМПАС размещает этот размер вне дуги окружности, при этом дорисовывая дугу тонкой линией (рис. 2.135, а ). Согласитесь, это выглядит не совсем красиво. Чтобы настроить положение стрелки и размерной надписи во время ввода размера (точнее, после указания дуги, но до окончательной фиксации размера), на панели свойств перейдите на вкладку Параметры. Из раскрывающегося списка Размещение текста выберите пункт Ручное и нажмите кнопку Стрелки изнутри. Теперь вы можете построить нормальный радиальный размер даже для самых маленьких дуг (рис. 2.135, б ).

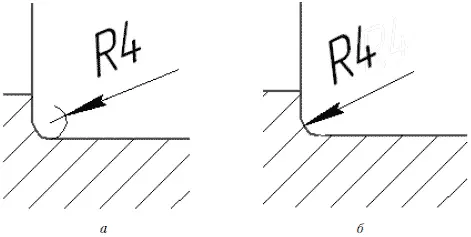

Рис. 2.135.Радиальный размер для дуг небольшого радиуса: простановка, предлагаемая системой по умолчанию ( а ), и вид после настроек ( б )

Следующим шагом при оформлении будет простановка шероховатостей на чертеже (то есть допустимых значений микронеровностей поверхности изделия). Обозначение шероховатости вводится на чертеже для указания требований к качеству обработки той или иной поверхности изготовляемого изделия.
