Проставив все позиции для стандартных и уникальных деталей (всего в редукторе их должно быть 31), вы можете выровнять положение полок, используя команды системного меню Инструменты → Выровнять позиции по горизонтали и Инструменты → Выровнять позиции по вертикали или кнопки Выровнять позиции по горизонтали и Выровнять позиции по вертикали, находящиеся в одной группе с кнопкой Обозначение позиций на панели Измерения. Для этого выделите позиции, которые собираетесь выравнивать, выполните соответствующую команду и укажите точку, по которой система выровняет полки с номерами позиций.

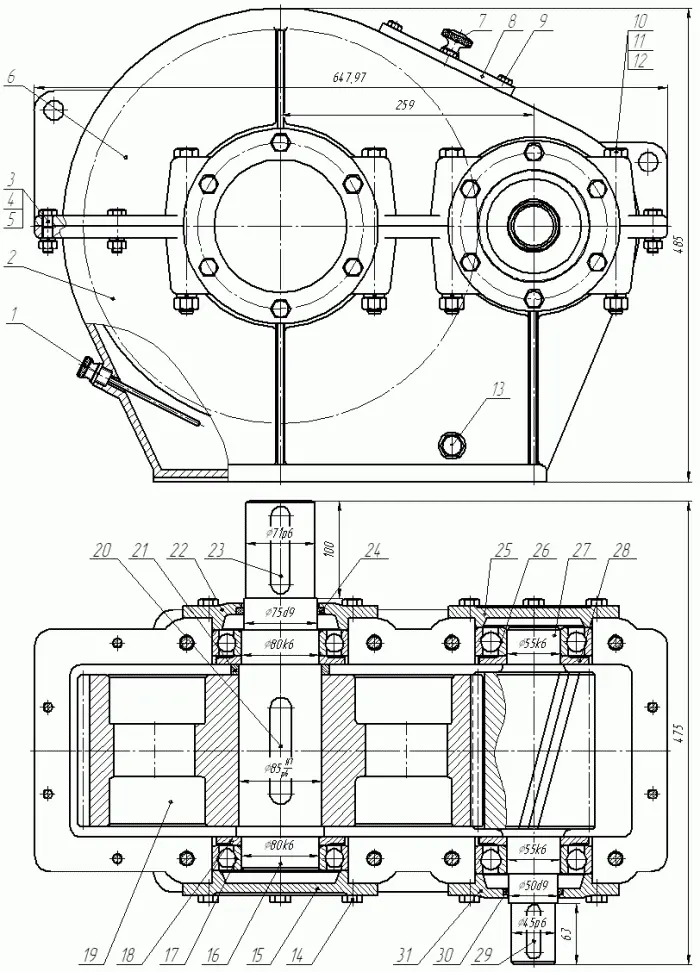

Чертеж одноступенчатого цилиндрического редуктора полностью готов (рис. 2.131).

Рис. 2.131.Цилиндрический одноступенчатый редуктор

Итоговый чертеж вы можете изучить, загрузив файл Шаг 18.cdw из папки Examples\Глава 2\Редуктор цилиндрический прилагаемого к книге компакт-диска.

В начале этого раздела упоминалось еще об одном практическом примере, касающемся оформления чертежей в системе КОМПАС-График. Чтобы не отступать от логики изложения материала, в качестве этого примера выполним оформление конструкторского чертежа детали зубчатого колеса, входящей в только что спроектированный редуктор. Этот пример будет небольшим по сравнению с предыдущим. Тем не менее он содержит важную информацию по формированию деталировочных чертежей, занимающих значительную долю среди всей конструкторской документации, сопровождающей выпуск сложного изделия. Я не буду подробно описывать нюансы построения геометрии, так как полагаю, что всего приведенного выше достаточно для создания изображений любой сложности. Рисовать на новом чертеже нам придется очень мало, поскольку основное изображение колеса будет вставлено со сборочного чертежа редуктора.

Создадим чертеж колеса на новом документе (при желании вы можете разместить этот чертеж в одном документе с изображением редуктора, добавив к нему новый лист). Создайте новый документ и настройте его параметры следующим образом: формат – А3, ориентация – горизонтальная, стиль оформления оставьте заданным по умолчанию. Сформируйте в документе новый вид с масштабом 1:2 и назовите его Зубчатое колесо. Точку начала координат вида поместите посредине листа, немного ближе к его левой стороне. Теперь можно приступать к построению чертежа.

1. Откройте документ, содержащий сборочный чертеж редуктора. Нажмите кнопку Выделить слой указанием на панели Выделение. Щелчком кнопкой мыши на изображении колеса выделите слой с зубчатым колесом. При помощи сочетания клавиш Ctrl+C скопируйте выделенные элементы чертежа в буфер обмена. В качестве точки привязки укажите точку пересечения осей колеса (точка начала координат вида сверху).

2. Перейдите в окно представления только что созданного документа. Убедитесь, что текущим является вид Зубчатое колесо. Нажмите сочетание клавиш Ctrl+V и вставьте изображение колеса в чертеж, привязав его к точке начала координат вида. Выделите вставленное изображение, после чего, используя команду Поворот, расположите колесо вертикально, развернув его на 90° вокруг точки начала координат.

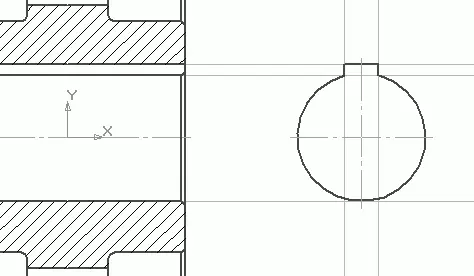

3. Немного правее от вставленного изображения постройте профиль отверстия в ступице, принимая, что глубина шпоночного паза при диаметре отверстия 85 мм равна 5, 4 мм, а ширина паза – 20 мм. Отталкиваясь от профиля отверстия, отредактируйте сечение колеса, дорисовав шпоночный паз в разрезе (рис. 2.132).

Рис. 2.132.Доработка чертежа зубчатого колеса

4. Удалите всю вспомогательную геометрию с чертежа. Больше редактировать само изображение колеса не придется.

Теперь можно приступать к оформлению деталировочного чертежа. Начнем с простановки размеров. Как уже отмечалось ранее, на деталировочном чертеже должны присутствовать все размеры изделия, необходимые и достаточные для его изготовления и обработки.

При помощи инструмента Линейный размер последовательно проставьте размеры следующих диаметров (рис. 2.133):

• ступицы колеса;

• размещения отверстий в дисках и диаметр одного такого отверстия;

• обода;

• выступов зубьев колеса;

• отверстия в ступице (отверстия под вал) с указанием квалитета.
