В качестве еще одного примера приведу порядок построения графика в полярных координатах. Для рассмотрения возьмем несложную и достаточно известную спираль Архимеда, уравнение которой в полярных координатах имеет вид r = k j, где k – произвольный коэффициент, отличный от 0.

Запустите вновь библиотеку FTDraw и нажмите вторую справа большую кнопку, запустив режим построения графиков в полярных координатах. В строке для формул введите значение 2*Х, диапазон задайте от 0 до 20*Pi, а количество точек установите равным 200 (рис. 2.148).

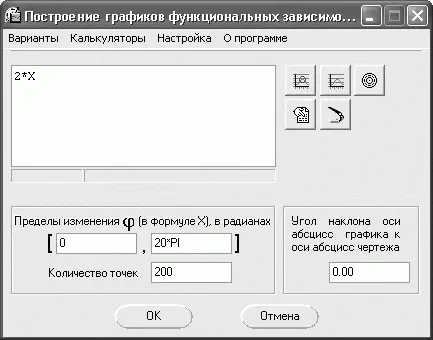

Рис. 2.148.Построение графика функции в полярных координатах

После того как вы укажете начальную точку для построения, нажмите по очереди кнопки Построить график и ОK. В результате вы получите архимедову спираль, построенную на фрагменте в системе КОМПАС-3D (рис. 2.149).

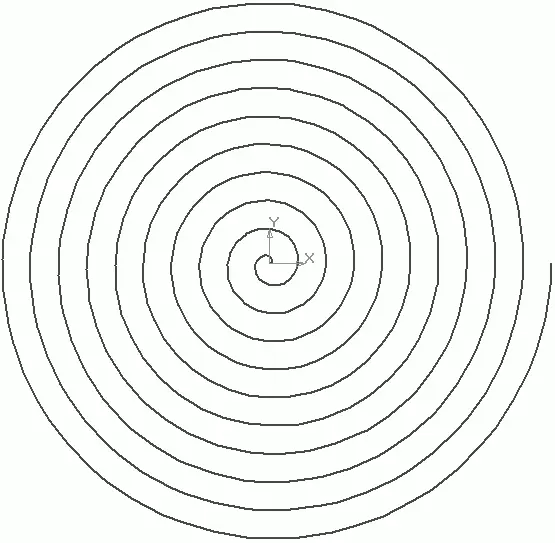

Рис. 2.149.Архимедова спираль

Эта глава была полностью посвящена плоскому черчению в среде КОМПАС-3D. Ее условно можно разделить на две большие части: теоретическую и практическую.

Первая, теоретическая, начинается с описания инструментальных средств, предназначенных для создания и редактирования простейших геометрических объектов в графических документах системы. Часть команд и функций, которые наиболее часто применяются при практическом черчении, сопровождается небольшими примерами. Вкратце рассмотрены вопросы, касающиеся создания пользовательских стилей линий и штриховок.

В следующем разделе описаны возможности, предлагаемые системой для простановки размеров и обозначений на чертежах. Рассмотрены команды для построения всех типов размеров (линейного, диаметрального, радиального, размера высоты), а также для создания различных конструкторских обозначений (баз, шероховатости, отклонений и т. п.).

Завершает теоретическую часть раздел, посвященный общим вопросам работы с главным графическим документом КОМПАС-3D – чертежом. Приведена информация об оформлении чертежей (выборе, применении, редактировании основных надписей), работе с многолистовыми чертежами, а также более подробно рассказано о видах и слоях. В конце приведен пример создания ассоциативного чертежа с уже готовой 3D-модели.

Вторая часть главы демонстрирует приемы и секреты практического черчения. В ней приведены два примера, иллюстрирующие применение чертежно-графического редактора КОМПАС-График для создания и оформления конструкторской документации.

Первый пример – разработка сборочного чертежа одноступенчатого цилиндрического косозубого редуктора по реальным расчетным данным, состоящего из двух проекционных видов. Приведено достаточно подробное описание разработки, сопровождающееся большим количеством рисунков. Этот пример очень полезен для практического освоения работы со слоями и видами, в нем раскрываются особенности использования наиболее популярных команд. Кроме того, излагается методика построения сложных чертежей, включая организацию поддержки проекционной связи между всеми видами изображения, оптимальный выбор количества слоев и видов для удобства последующего редактирования. Достаточно подробно описывается использование вспомогательной геометрии.

Второй пример – построение чертежа детали зубчатого колеса, взятой из только что спроектированного редуктора. В этом примере детально рассказано об оформлении конструкторских чертежей, в частности, о создании всех обязательных элементов деталировочного чертежа (проставления шероховатостей, допусков формы, размещения поверхностей, заполнения технических требований и т. п.).

Файлы всех примеров главы находятся на компакт-диске, прилагаемом к книге, в папке Examples\Глава 2.

• Твердотельное моделирование в КОМПАС-3D

• Практическое моделирование

• Интересные примеры

• Резюме

Любой человек, хоть немного работающий за компьютером, так или иначе сталкивается с трехмерной графикой. Многие просто не обращали на это внимания: наличие красивых элементов оформления, 3D-моделей и анимированных сцен давно считается нормой практически во всех коммерческих программных пакетах, приложениях Интернета, презентациях и рекламных роликах. Это неудивительно – ведь мы живем в мире, измеряемом тремя координатами. Нас окружают объемные объекты со свойственными им визуальными особенностями: цветом, прозрачностью, блеском и пр. Закономерно, что создатели компьютерных приложений стараются как можно больше приблизить элементы интерфейса и само изображение на экране к условиям реального мира – так оно и красивее, и привычнее для восприятия.
