Примечание

Вставить внешний фрагмент можно тремя способами: Взять в документ (изображение фрагмента составляет единое целое, но не содержит ссылки на файл источник), Внешней ссылкой (помещенный фрагмент поддерживает связь с файлом, из которого был вставлен, и изменяется, если этот файл был изменен) и Рассыпать (фрагмент помещается как набор обычных геометрических примитивов). Выбор способа вставки осуществляется при помощи кнопокпереключателей на панели свойств или подменю Способ вставки контекстного меню. Рекомендую всегда использовать второй способ предусматривающий связь с файлом, поскольку вы всегда можете разрушить фрагмент на составляющие, тем самым разорвав связь с файлом-источником. При первых двух способах вставки фрагменты не могут быть отредактированы средствами КОМПАС-График без предварительного разрушения.

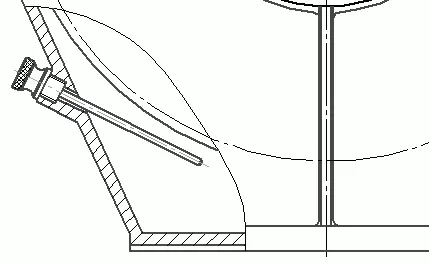

4. Для завершения вычерчивания разреза дорисуйте нишу, удалите ненужные линии в разрезе, создайте штриховку корпуса и обозначьте дугу линии вершин зубьев колеса (диаметр 415 мм), которая видима в разрезе (рис. 2.118).

Рис. 2.118.Маслоуказательный жезл

5. Завершающим штрихом создания слоя Корпус является выполнение изображения маслосливной пробки. Чаще всего ее размещают в нижней части задней стенки редуктора, а на главном виде показывают в разрезе, подобно маслоуказательному жезлу. Полагаю, в нашем примере еще один разрез будет лишним, поэтому построим изображение пробки в боковой стенке редуктора без разрезов. Полный чертеж корпуса находится в файле Шаг 15.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Если сейчас внимательно посмотреть на выполненный чертеж главного вида, то, даже не имея большого опыта в конструировании, можно ощутить, что чего-то не хватает. Если после этого вы еще внимательнее рассмотрите вид сверху, то без труда поймете, чего именно: на фланцах и бобышках корпуса и крышки недостает крепежных элементов.

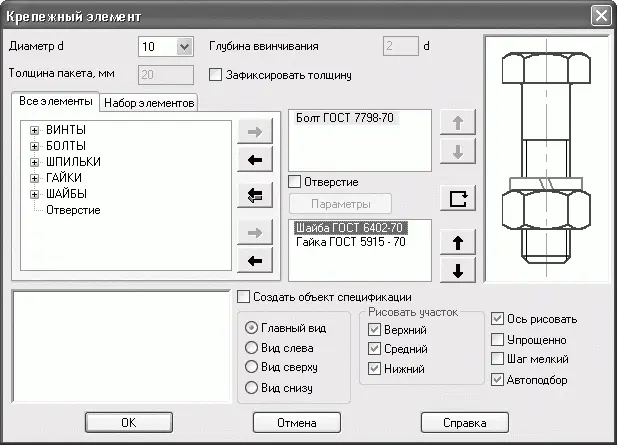

Для предотвращения отвинчивания болтов, соединяющих корпус с крышкой, при ударных или вибрационных нагрузках на редуктор под гайку перед закручиванием устанавливается упругая шайба. Изображения стандартных шайб, как и болтов и гаек, можно вставить из конструкторской библиотеки системы КОМПАС-График. Однако не спешите помещать в чертеж по отдельности все элементы, формирующие болтовое соединение (крепежный элемент). В той же конструкторской библиотеке есть специальная команда (не входящая ни в одну из групп) – Крепежный элемент. После ее выбора появится диалоговое окно, позволяющее настроить внешний вид и характеристики создаваемого крепежного элемента (рис. 2.119). На вкладке Все элементы вы можете выбирать любые стандартные элементы крепежа, после чего при помощи кнопки Добавить

(или простым перетаскиванием) добавлять их в состав свого крепежного элемента. Задайте такие настройки крепежного элемента: болт по ГОСТ 7798—70, шайба по ГОСТ 6402—70 и гайка по ГОСТ 5915—70. Обратите внимание, что шайба и гайка размещены в нижнем списке, что указывает системе на необходимость размещения этих элементов внизу болта, а не у его головки. Установите переключатель в положение Главный вид, а в области Рисовать участок снимите флажок Средний. Если этот флажок уставлен, значит, в изображении крепежного элемента болт будет отрисован от основания головки до шайбы. Поскольку на главном виде все крепежные элементы будут изображены без разреза, то нам эта часть изображения не нужна (ее все равно пришлось бы удалять вручную). Сняв данный флажок, вы автоматически избавитесь от части изображения болта, невидимой за фланцами крышки и корпуса.

Для построения крепежных элементов сделайте следующее.

1. Создайте новый слой, назовите его Крепеж и сделайте текущим.

2. Нажмите кнопку Вертикальная прямая на панели Геометрия. Постройте вертикальные прямые, проходящие через центры всех крепежных элементов (их сечений) на виде сверху. Таких прямых должно быть семь, четыре для болтов на бобышках и три для болтов на фланцах.

3. Выберите в конструкторской библиотеке объект Крепежный элемент. Появится диалоговое окно (см. рис. 2.119).

Рис. 2.119.Диалоговое окно Крепежный элемент
