Максим Кидрук - КОМПАС-3D V10 на 100 %

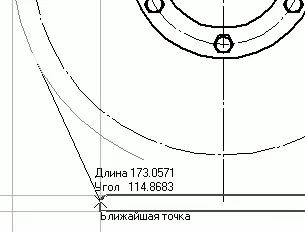

Рис. 2.114.Построение касательного отрезка

5. Создать бобышки и ребра жесткости на корпусе намного проще, чем на крышке. Выделите указанные геометрические объекты на крышке редуктора (для этого не обязательно переходить на слой с изображением крышки), нажмите кнопку Симметрия на панели Редактирование и выполните отображение относительно горизонтальной осевой. Как вы заметили, отображенное изображение осталось на том же слое, что и его прототип. В принципе, в этом нет ничего страшного. Однако если вы хотите, чтобы бобышки корпуса располагались на том же слое, что и сам корпус, вам следует выделить все отображенные объекты, вырезать их с чертежа (команда меню Редактор → Вырезать или сочетание клавиш Ctrl+X), после чего вставить на слой, на котором изображен корпус (команда меню Редактор → Вставить или сочетание клавиш Ctrl+V). Обязательно проследите, чтобы при удалении (вырезании) объектов чертежа и при их вставке вы указали в качестве базовой одну и ту же точку вида. Симметричное изображение необходимо будет немного отредактировать из-за того, что толщина фланца корпуса превышает толщину фланца крышки редуктора. Вам также придется вручную дорисовать ребро жесткости под крышкой ведущего вала. Завершив редактирование, удалите вспомогательную геометрию с чертежа (рис. 2.115).

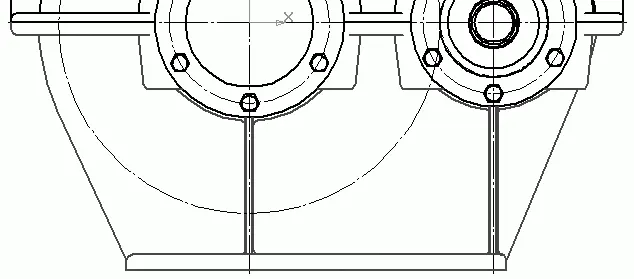

Рис. 2.115.Чертеж корпуса редуктора

Выполнив все эти действия, вы можете свериться с чертежом Шаг 14.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Однако это еще не все изображение корпуса редуктора. Чтобы можно было определять уровень масла без остановки и разборки редуктора, корпус должен содержать различные показывающие приспособления. Для нашего редуктора примем в качестве уровнемера маслоуказательный жезл (щуп), который вставляется в специальную нишу в корпусе редуктора. На чертеже эта ниша и сам жезл показываются в разрезе. Именно с выреза мы и начнем их создание.

1. Постройте три прямых: первую параллельно передней стенке редуктора, смещенной от нее внутрь корпуса на 8 мм, две последующие параллельно нижней границе опорного фланца, смещенные соответственно на 4 и 12 мм вверх от нее.

2. По построенным вспомогательным прямым начните создание выреза (рис. 2.116): дорисуйте внутреннюю поверхность стенки корпуса, удалите ненужные дуги и линии (при помощи команды Усечь кривую) и создайте линию-границу разреза (команда – Кивая Безье, стиль линии – Для линии обрыва).

Рис. 2.116.Начало построения выреза в корпусе

3. Теперь нужно создать изображение маслоуказательного жезла. Если вы имеете точные размеры этой детали (они приводятся в специальной литературе), можете выполнить ее на чертеже самостоятельно. На самом деле щуп, как и крышка смотрового отверстия, не является очень важной деталью в редукторе, поэтому его зачастую выполняют произвольно (в реальных условиях на производстве его иногда вообще заменяют куском проволоки или каким-либо другим подобным предметом). Поэтому я избавлю вас от необходимости тратить время на рисование этого элемента. Вы можете просто вставить маслоуказательный жезл из готового фрагмента в файле Щуп.frw (находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический), для чего следует выполнить команду контекстного меню Вставить внешний фрагмент. Появится окно выбора файла фрагмента. Указав файл, определите точку вставки (фиксации изображения). После завершения выполнения команды отредактируйте угол поворота вставленного фрагмента относительно других объектов чертежа (поворачивание осуществляется при помощи характерных точек). Размеры ниши для размещения жезла принимаются конструктивно (желательно, чтобы жезл на 2/3 погружался в масло, залитое в корпус редуктора). Вставленное изображение жезла и вспомогательная геометрия для построения ниши показаны на рис. 2.117. Вспомогательные линии нужно создавать уже после вставки и поворота изображения жезла.

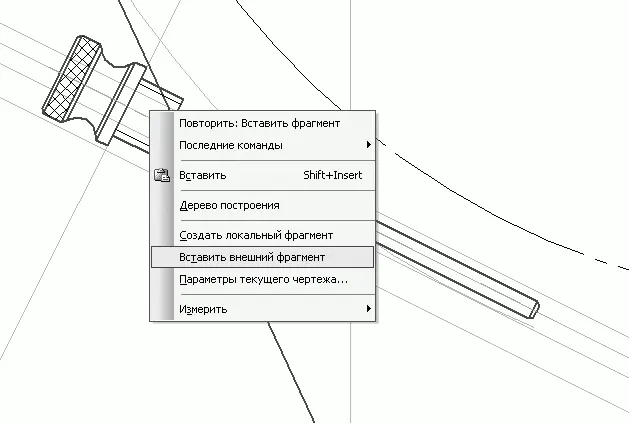

Рис. 2.117.Вставленное изображение маслоуказательного жезла
