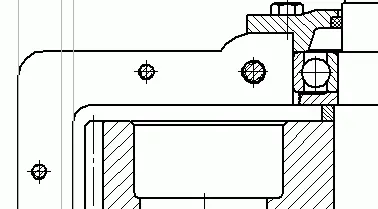

Рис. 2.108.Вспомогательные линии для построения корпуса редуктора

Примечание

Все линии следует строить на текущем слое главного вида, просто при их построении необходимо привязываться к геометрическим объектам на виде сверху.

Следующее изображение можно было бы сформировать с помощью различных команд для рисования графических примитивов, после чего удалить ненужные фрагменты дуг или отрезков. Однако я предлагаю сначала создать как можно больше вспомогательных линий, по ним построить требуемый контур, а затем одной командой удалить всю вспомогательную геометрию.

1. Нажмите кнопку Дуга на панели Геометрия, на панели свойств установите для нее стиль линии Вспомогательная. Создайте две дуги: первую с центром в начале координат (центр зубчатого колеса), вторую – в центре шестерни. Радиусы дуг задайте равными радиусам кривизны наружной поверхности стенки крышки над колесом и шестерней соответственно. Рассчитывать и вводить эти радиусы вручную нет необходимости. Просто при построении дуг растягивайте их радиус до точек пересечения горизонтальной оси редуктора с вспомогательной линией, обозначающей начало стенки крышки редуктора (это та линия, которую мы смещали на 7, 5 мм от внутренней поверхности корпуса), со стороны колеса или со стороны шестерни. Далее нажмите кнопку Отрезок, касательный к 2 кривым на панели Геометрия и по очереди щелкните на обеих дугах (оставьте для них стиль линии Вспомогательная). Система построит отрезок, касательный к двум указанным дугам окружностей (рис. 2.109).

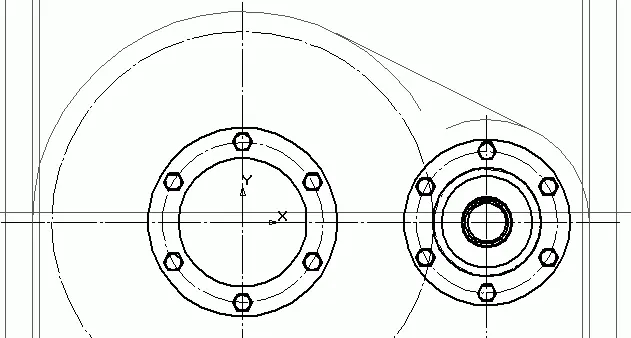

Рис. 2.109.Сетка вспомогательных линий для построения крышки редуктора

2. Нажмите кнопку Непрерывный ввод объектов на панели Геометрия. На панели свойств выберите стиль линии Основная. Сформируйте контур крышки редуктора (включая фланцы), переключая при необходимости режим ввода с отрезка на дугу и привязываясь к точкам пересечения вспомогательных объектов. Полученный контур представлен на рис. 2.110.

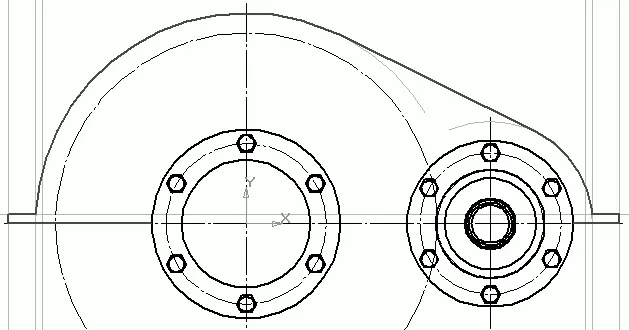

Рис. 2.110.Построение контура крышки корпуса

3. Сформируйте изображение бобышки (начните с левой бобышки тихоходного вала). Высоту бобышки примите приблизительно равной 2/3 от радиуса крышки подшипника ведомого вала. Ширина верхней площадки бобышки определяется исходя из того, что на ней должна поместиться головка болта, вставленного в отверстие бобышки. Дорисуйте изображение фланца крышки редуктора, входящего в бобышку. Размеры фланцев определяются в основном конструктивно, поэтому ничего страшного, если у вас на чертеже они получатся немного не так, как показано на рис. 2.111.

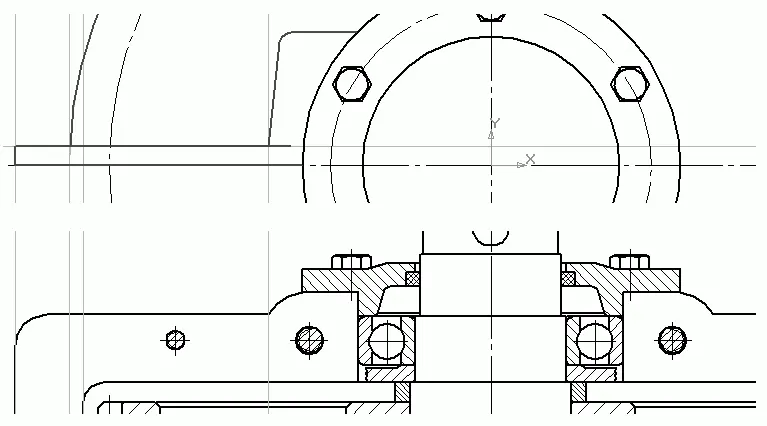

Рис. 2.111.Создание бобышки и ее привязка к виду сверху

4. Выделите построенное изображение бобышки и симметрично отобразите его относительно вертикальной оси ведомого вала. Точно такие же бобышки постройте для крышки ведущего вала. Дорисуйте фланец по всей длине крышки редуктора, а также удалите ненужные линии (скругление над шестерней), которые будут закрыты правой бобышкой ведущего вала. Можете свериться с примером в файле Шаг 13.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Примечание

Несмотря на то что крышка подшипников ведущего вала, как правило, имеет меньший диаметр, чем крышка ведомого, высота бобышек принимается одинаковой для обеих крышек. Это облегчает обработку корпусной детали после ее выплавки.

5. Удалите всю вспомогательную геометрию с чертежа. Завершите выполнение чертежа крышки редуктора, для чего дорисуйте следующие элементы (все они выполняются конструктивно):

1) создайте скругление радиусом 4 мм на краях фланцев;

2) добавьте с боков крышки ребра с отверстиями для крановых крюков, предназначенных для транспортировки крышки; радиус отверстий принимайте в пределах 10–20 мм;

3) постройте ребра жесткости над местами крепления крышек подшипников ведомого вала, толщину ребер рекомендуется принимать равной толщине стенки крышки редуктора. При построении изображения учтите, что ребра, как и места крепления крышек, немного расширяются при приближении к наружной стенке крышки редуктора;
