4) в этом же слое можете сформировать изображение крышки смотрового отверстия. В некоторых книгах вы можете встретить рекомендуемые размеры для элементов этой крышки (собственно крышки, винтов и ручкиотдушины). Однако, поскольку крышка смотрового отверстия является маловажной с конструкторской точки зрения частью редуктора, вы можете также выполнить ее произвольно (без каких-либо привязок к точным размерам). Для успешного построения крышки смотрового отверстия сначала лучше сформировать сетку вспомогательных линий, отталкиваясь от прямолинейного участка контура крышки (рекомендую использовать команды Параллельная прямая и Перпендикулярная прямая).

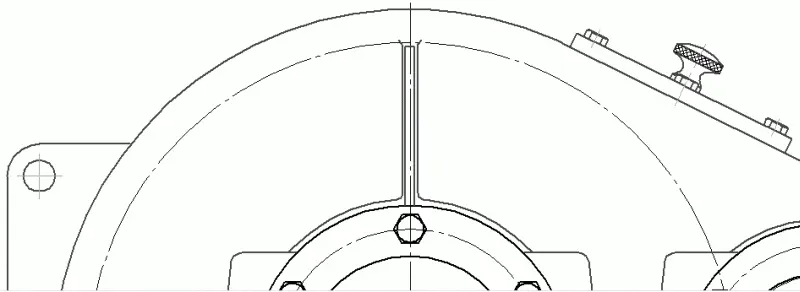

При рисовании оставшихся элементов крышки редуктора и крышки смотрового отверстия ориентируйтесь на рис. 2.112.

Рис. 2.112.Завершение выполнения чертежа крышки редуктора

Теперь приступим к созданию корпуса редуктора. Сложностей с выполнением чертежа этой детали не должно быть, за исключением изображения маслоуказательного жезла. Кроме того, мы сможем воспользоваться некоторыми геометрическими элементами, построенными при работе над крышкой редуктора. Начнем рисование корпуса, как обычно, с создания нового слоя.

1. Вызовите Менеджер документа, в его левой части выделите пункт Главный вид. При помощи кнопки Создать слой на панели инструментов менеджера сформируйте новый слой с названием Корпус и сделайте его текущим.

2. Сформируйте следующие вспомогательные линии на чертеже:

· две вертикальные прямые, параллельные внутренней стенке корпуса редуктора и удаленные от них на величину толщины стенки редуктора (8 мм). Эти прямые нужно создать с использованием команды Параллельная прямая, привязываясь к линиям внутренней стенки на виде сверху (по аналогии к вспомогательным прямым при построении крышки, только тогда мы смещали их на 7, 5 мм);

· две дуги окружностей, выполненных стилем линии Вспомогательная, с центром в точках (0;0) и (0; aω ) соответственно (напомню, что aω – 259 мм). Радиусы каждой из дуг необходимо определить при построении, растягивая их до точек пересечения построенных вспомогательных прямых и горизонтальной осевой главного вида;

· две горизонтальные прямые. Первая должна быть размещена ниже горизонтальной осевой вида на 262 мм (это значение получено при расчете геометрических параметров корпуса редуктора), а вторая – выше первой на 17 мм (толщина опорного фланца корпуса);

· две вертикальные прямые. Первая должна быть построена левее вертикальной осевой колеса на 130 мм, вторая – правее осевой шестерни на 13, 5 мм. Последние две прямые указывают границы опорных лап редуктора. Эти величины определяются конструктивно, грубо говоря, «на глаз». Необходимо следить, чтобы опорная площадка не была слишком короткой, иначе может увеличиться напряжение в фундаментных болтах, соединяющих корпус редуктора с рамой или полозками. Допускается делать корпус с вертикальными стенками (при этом площадь опорной площадки приблизительно равна площади сечения полости редуктора), однако такая конструкция корпуса значительно увеличивает объем масла, заливаемого в картер для смазки зубчатого зацепления и, кроме того, она выглядит не очень красиво.

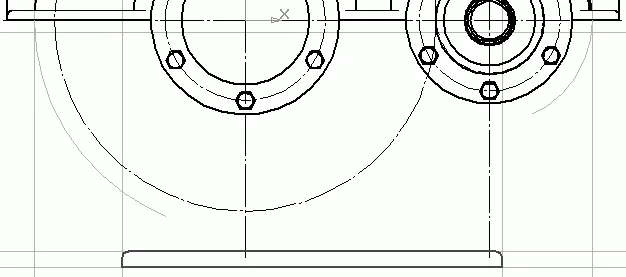

3. Основываясь на четырех вспомогательных прямых, созданных последними, постройте прямоугольник при помощи одноименной команды. Используя инструмент Скругление на углах объекта панели Геометрия, сформируйте два скругления радиусом 6 мм на верхних углах прямоугольника (рис. 2.113). Построив опорный фланец, отредактируйте положение характерных точек двух вертикальных осевых: верхние точки по контуру крышки редуктора, нижние точки – по нижней границе опорного фланца.

Рис. 2.113.Опорный фланец корпуса редуктора

4. Выполните контур корпуса редуктора, отталкиваясь от точек пересечения вспомогательной геометрии. При построении контура стенки редуктора рекомендую воспользоваться инструментом Касательный отрезок через внешнюю точку панели Геометрия (рис. 2.114). В качестве кривой для касания укажите вспомогательную дугу, а начало этого отрезка должно совпадать с начальной (нижней) точкой дуги скругления изображения опорного фланца. Остальное изображение контура корпуса можно дорисовать, поочередно применяя инструменты Дуга и Отрезок или одной командой Непрерывный ввод объектов.
