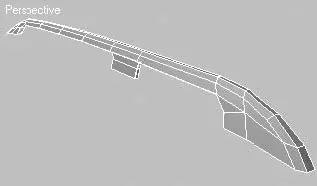

Рис. 12.107.Элемент ограждения на крыше автомобиля

Дополнительно нужно смоделировать заднюю и передние щетки, номерные знаки, эмблемы и большую часть внутреннего наполнения машины. Все это необходимо, чтобы автомобиль имел законченный вид. Однако это выходит за рамки данного упражнения. Если вы прошли все вышеописанные стадии моделирования, для вас не должно составить труда выполнение этих деталей самостоятельно.

После создания всех необходимых элементов автомобиля нужно собрать их воедино. Для построения цельного кузова автомобиля примените к построенной половине модификатор Symmetry (Симметрия) или сделайте копию при помощи Mirror (Зеркальное отображение). Таким же образом скопируйте все симметричные элементы автомобиля, сделанные как отдельные объекты моделирования.

После добавления к автомобилю колес, текстурирования и добавления фона модели вы можете получить изображение, похожее на рис. 12.108.

Рис. 12.108.Результат окончательной визуализации автомобиля стандартными средствами с использованием фотографии заднего плана

ПРИМЕЧАНИЕ

Если у вас возникли вопросы по созданию модели автомобиля, обратитесь к файлу упражнения car.max, расположенному в папке Examples\Глава 12\Car прилагаемого к книге DVD, и проанализируйте готовую модель или ее отдельные элементы.

• Основы текстурирования автомобиля

• Текстурирование деталей автомобиля

После построения модели автомобиля необходимо ее текстурировать. Именно удачные текстуры придают модели вид, который может претендовать на реалистичность.

Текстурирование – не менее сложная и увлекательная задача, чем моделирование. В данной главе я хочу высказать свою точку зрения на текстурирование модели, в частности такой сложной, как автомобиль.

Глава разделена на два упражнения. В первом рассматриваются общие вопросы и текстурирование кузова. Второе описывает текстурирование отдельных элементов.

Текстурирование неразрывно связано с визуализацией, поэтому речь пойдет и о визуализации, и о текстурировании. Почему именно с визуализацией? Вы когда-нибудь обращали внимание, что на современных компьютерах даже сложная геометрия без текстур визуализируется достаточно быстро? Но стоит ввести в сцену материалы с трассируемыми отражениями, глобальное освещение или мягкие тени, и время визуализации увеличивается в несколько или даже десятки раз.

Прежде чем начинать текстурировать, необходимо определиться, для каких целей нужна модель. Если для игр или Интернета, то лучше всего подойдет низкополигональная модель с качественными текстурами, скрывающими недочеты подобного моделирования (кроме того, модели для визуализации в реальном времени (Real Time [3]) чаще всего имеют одну текстуру на весь объект). Если размер (я имею в виду количество полигонов) и время визуализации не принципиальны, то больше внимания стоит уделить качеству модели, материалам и текстурам.

При текстурировании модели я придерживаюсь той точки зрения, что все, что можно сгенерировать при помощи процедурных карт и окрасить при помощи материалов, должно быть сделано именно так. Такие материалы дают максимальное качество, возможность быстро менять параметры и не занимают дисковое пространство. Естественно, все должно быть в разумных пределах. Например, я не стал бы делать регистрационный номер на автомобиле методом моделирования с последующим наложением материалов, если он не будет основной деталью изображения. Не следует уделять слишком пристальное внимание и материалам, находящимся в салоне автомобиля, которые будут едва видны через стекла. Очень часто при попытке сделать реалистичные материалы процессор нагружается настолько, что тестовая визуализация длится часами. Хочу предостеречь вас от этого. Всегда существует возможность оптимизировать сцену. Например, исключить из визуализации колеса, которые расположены с противоположной стороны автомобиля, но у которых протектор на шине состоит из большого количества полигонов, а для диска используется такой материал, как Raytrace (Трассировка), и т. д.
