Владимир Верстак - 3ds Max 2008. Секреты мастерства

Перейдем к построению дверных ручек.

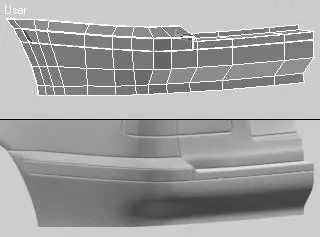

Рис. 12.97.Задний бампер в каркасном виде (сверху) и результат его визуализации (снизу)

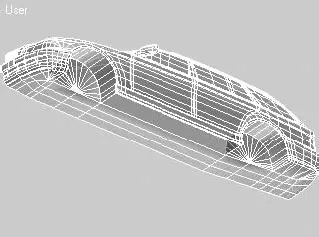

Рис. 12.98.Схема расположения полигонов днища и арок в окне проекции User (Пользовательская)

Такие детали автомобиля, как дверные ручки и крышка бензобака, можно моделировать двумя следующими способами.

■ При первом способе в окне проекции вида, перпендикулярного поверхности, на которой нужно построить элемент кузова, строится сплайн по форме, соответствующей этому элементу (например, для крышки бака – прямоугольник с закругленными углами). Затем при помощи построения объекта типа ShapeMerge (Объединенные с формой) этот сплайн проецируется на поверхность. Геометрия становится «разрезанной» по форме сплайна и готова для дальнейшей модификации. Данный способ подходит, когда поверхность, которую нужно «разрезать», не имеет большого количества разбиений, иначе появляется избыточное количество вершин, которые усложняют моделирование.

■ Второй способ моделирования подразумевает построение всех контуров элемента за счет разрезания полигонов и манипуляции вершинами. Он более трудоемкий, но позволяет получить контроль над всей геометрией строящегося элемента.

В данном случае наиболее подходящим будет второй способ – из-за большого количества горизонтальных ребер в области построения.

Начните с построения сплайна по форме будущей ручки двери. Конечно, это делать не обязательно, но, создав сплайн, что не отнимет много времени, можно визуально контролировать форму строящегося элемента. Затем, используя сплайн в качестве шаблона, сделайте разрезы полигонов, напротив которых расположен сплайн (рис. 12.99).

После этого достройте минимально необходимое количество ребер и вершин для получения закругленных краев. Для этого воспользуйтесь инструментами Cut (Вычитание), Chamfer (Фаска) и Weld (Объединить) из свитков Edit Geometry (Редактирование геометрии) и Edit Vertices (Редактирование вершин). На рис. 12.100 представлено расположение ребер, которое получилось у меня.

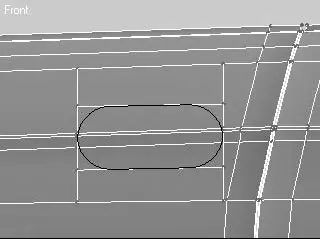

Рис. 12.99.Четыре разреза, выполненные по габаритам сплайна

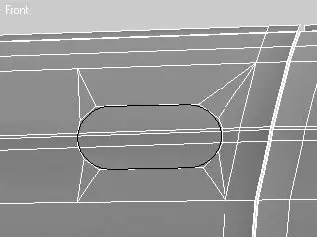

Рис. 12.100.Схема расположения ребер, формирующих элемент ручки двери

После корректировки формы дверной ручки сплайн, по которому она строилась, можно спрятать или удалить. Можно также спрятать внутренние полигоны ручки, выделив их в отдельный элемент.

Далее все как обычно: выделите ребра по периметру образовавшегося отверстия и скопируйте их внутрь. После этого выделите ребра, расположенные на гранях отверстия, и примените к ним инструмент Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 1. После создания отверстия для ручки можно перейти к моделированию самой ручки двери. Для этого откройте ранее спрятанную внутреннюю часть и воспользуйтесь тем же методом копирования полигонов с последующим построением фаски по ребрам, образующим прямой угол. Но прежде разделите внутреннюю часть ручки на два элемента (как это есть в реальном автомобиле) и добавьте посередине нижнего углубление, построив ряд полигонов, смещенных относительно края (рис. 12.101).

Ручку второй двери моделировать значительно проще. Достаточно скопировать внутреннюю часть уже построенной, уточнить ее положение в пространстве относительно второй двери и затем в окне проекции Front (Спереди) при помощи инструмента Cut (Вычитание) построить по сплайну разрезы в поверхности двери, как это уже делалось для задней двери. После уточнения положения вершин в пространстве выделите внутреннюю часть и удалите. В результате образуется отверстие для ручки. Далее выделите ребра по периметру отверстия и, скопировав их внутрь, придайте объем. Как и раньше, к ребрам, образующим грань, примените Chamfer (Фаска) для их закругления. Расположите внутреннюю часть ручки относительно отверстия и сделайте последние уточнения геометрии, при необходимости подкорректировав положение вершин. Если все выполнено правильно, у вас должна получиться ручка двери, показанная на рис. 12.102.
