Перейдем к построению бокового зеркала. Трудности при его создании связаны с тем, что зеркало имеет сложную форму, которую нужно моделировать, а информации о ней (я имею в виду чертежи) недостаточно.
При построении зеркала я использовал примитив Box (Параллелепипед) с двумя дополнительными гранями по вертикали, одной вдоль и одной по горизонтали.
После построения параллелепипеда я преобразовал его в Editable Poly (Редактируемая полигональная поверхность) и все дальнейшие построения вел путем применения инструмента Bevel (Выдавливание со скосом) и перемещения вершин в пространстве. Там, где было необходимо, я добавлял ребра. Углы закруглял с помощью фасок. Само зеркало я сделал как отдельный элемент, что позволило получить ровную отражающую поверхность. Элемент, к которому крепится зеркало, был сделан из отдельного параллелепипеда с последующим присоединением при помощи команды Attach (Присоединить) его к зеркальному отображению (рис. 12.93).

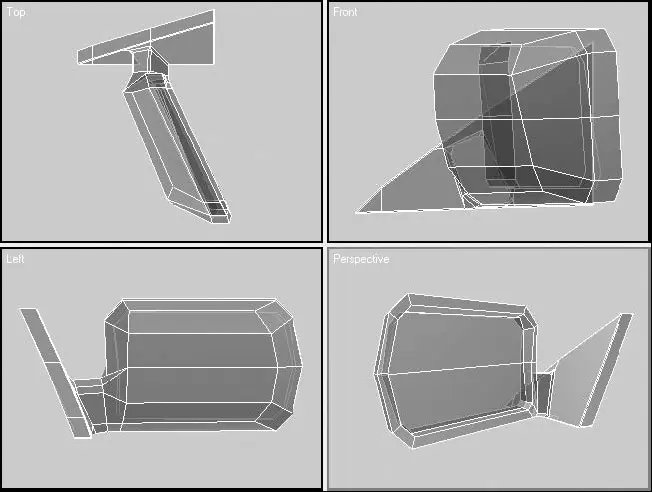

Рис. 12.93.Каркасный вид зеркала в окнах проекций
Теперь построим заднюю фару и стекло фары. Эти элементы создаются аналогично, поэтому я опишу только построение задней фары. Я делаю это одним из двух следующих способов.
■ Строю новый объект Plane (Плоскость) с количеством разбиений, соответствующих примыкающей геометрии. Это делается, чтобы выставить вершины в местах расположения вершин примыкающей геометрии (в частности, крыла и багажника).
■ Выделяю ребра на крыле и багажнике, чтобы в дальнейшем построить на их основе самостоятельный сплайн (как в случае с обрамлением двери), а уже из сплайна – геометрию. Этот способ хорош, если геометрия вокруг строящегося объекта достаточно сложна и может вызвать затруднения с расположением вершин.
Используя один из описанных выше способов, постройте заднюю фару, состоящую из двух элементов (один элемент относится к заднему крылу, другой – к двери багажника). После создания геометрии придайте ей толщину. Для этого выделите ребра по периметру и скопируйте их вглубь автомобиля на 20 мм. Для закругления граней примените Chamfer (Фаска) (рис. 12.94).

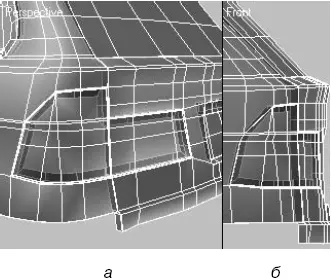

Рис. 12.94.Расположение ребер на модели задней фары в окнах проекций Perspective (Перспектива) ( а ) и Front (Спереди) ( б )
Затененные полигоны по периметру фары – не что иное, как геометрия, построенная для закрытия щели, образованной между фарой и кузовом (при моделировании фары как отдельного элемента).
Теперь можно перейти к выполнению переднего и заднего бамперов. Для создания переднего бампера я использовал наращивание рельефа путем построения новых полигонов (копирование ребер с нажатой клавишей Shift), начиная от арки. Сначала построение велось путем создания общей формы (рис. 12.95, сверху ) с последующим уточнением элементов бампера и разбиением его на отдельные части (рис. 12.95, снизу ).
Решетку, расположенную внутри бампера, постройте из отдельных параллелепипедов с последующим преобразованием в Editable Poly (Редактируемая полигональная поверхность) и уточнением положения вершин относительно всей геометрии бампера. Плашка для номера – это немного модифицированный параллелепипед (рис. 12.96).

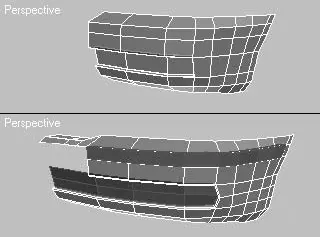

Рис. 12.95.Начало построения бампера ( сверху ) с последующим уточнением геометрии ( снизу )
Задний бампер строится аналогично переднему. В нем меньше деталей, и его гораздо легче моделировать. На рис. 12.97 показана схема расположения полигонов, из которых состоит бампер.
Прежде чем приступить к построению мелких деталей автомобиля, нужно выполнить моделирование арок и днища кузова.

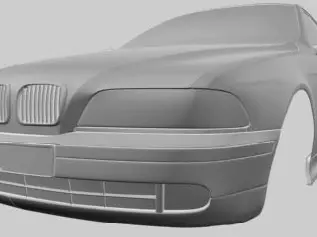

Рис. 12.96.Визуализация бампера с дополнительными элементами
Днище и арки автомобиля строились как отдельные элементы. Для построения арок переднего и заднего колеса выделите открытые ребра, находящиеся по краям крыла, и скопируйте их внутрь на 1/5 от общей ширины автомобиля. После этого постройте ту часть днища автомобиля, которая расположена между арками и кузовом. Построение ведется, как и прежде, методом копирования ребер. Затем заполните внутренние стороны арок полигонами (я строил треугольные полигоны вручную, хотя можно просто «закрыть» их, применив Cap (Накрыть) из свитка Edit Borders (Редактирование границ)). Конечно, при визуализации днища никогда не видно, а геометрия арок не критична, так как закрыта колесом, но аккуратность в работе еще никому не мешала. Как выглядит сетка полигонов на днище и в арках автомобиля, представлено на рис. 12.98.
