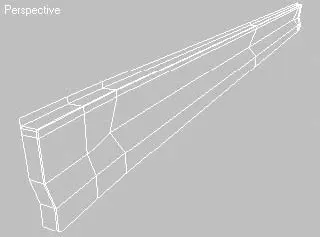

Рис. 12.79.Каркасный вид порога автомобиля после добавления полигонов и создания фаски

Если то, что получилось у вас, отличается от изображения на рис. 12.79, вернитесь назад при помощи команды Undo (Отменить) и проверьте, правильно ли были выделены грани. Это, как правило, самая распространенная ошибка при построении сглаженных углов. На самом деле операции с гранями не так сложны, как кажется, главное – понять принцип, по которому делаются фаски. На рис. 12.80 показан результат визуализации боковой стороны автомобиля.

На примере моделирования порога мы рассмотрели один из способов создания элементов кузова автомобиля. Опишу еще один способ моделирования автомобильных швов на примере создания двери.

ВНИМАНИЕ

При построении закруглений на краях нужно всегда учитывать особенности механизма сглаживания, который в расчетах использует расстояние между соседними рядами ребер (минимум – три ряда на угол). На практике это выглядит так: чем ближе расположены ребра, образующие угол, тем меньше радиус закругления получится при сглаживании. Наилучший результат получается, если ребра, образующие закругление, расположены на одном расстоянии от угла.

Учитывая особенности сглаживания, описанные выше, необходимо на боковой поверхности автомобиля добавить вертикальные разрезы так, чтобы по обе стороны от границ дверей получилось по вертикальному ряду ребер. Сделать это можно разными способами, но самый простой – разрезать поверхность при помощи инструмента Cut (Вычитание), расположенного в свитке Edit Geometry (Редактирование геометрии) (рис. 12.81).

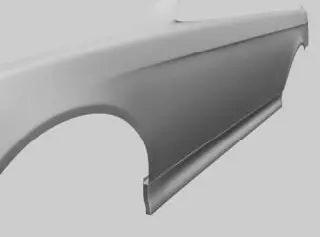

Рис. 12.80.Результат визуализации боковой стороны автомобиля вместе с построенным порогом

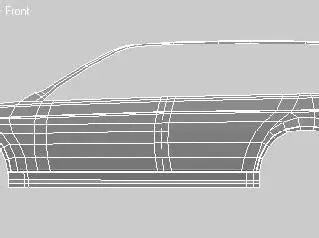

Рис. 12.81.Расположение вертикальных ребер в местах соединения дверей

Начнем построение швов с выделения по одному ребру в трех вертикальных рядах, ограничивающих две двери: между передним крылом и передней дверью, между передней и задней дверью и между задней дверью и задним крылом. После этого щелкните на кнопке Loop (Петля), расположенной в свитке Selection (Выделение), чтобы выделить все ребра, составляющие вертикальные ряды. Проверьте, действительно ли все ребра, относящиеся к одному ряду, выделились. Возможно, при моделировании создались смежные ребра и, соответственно, сдвоенные вершины. В этом случае выделение в таком месте прервется, и продолжить его можно будет, добавив оставшиеся ребра вручную, а вершины придется объединить при помощи команды Weld (Объединить), чтобы избежать искажения геометрии.

Если вы выделили все необходимые для работы ребра, нажмите на клавиатуре Пробел, чтобы заблокировать выделенные ребра от случайного изменения. После этого примените команду Extrude (Выдавить) из свитка Edit Edges (Редактирование ребер) с высотой выдавливания, равной 0, и шириной 10 (рис. 12.82).

Высота, указываемая в окне Extrude Edges (Выдавить ребра), в данном случае должна всегда быть нулевой, а ширина у вас может быть и другой – все зависит от масштаба модели и ширины требуемого шва. Обычная технология построения шва подразумевает применение не Extrude Edges (Выдавить ребра), а Chamfer Edges (Фаска ребер). Однако в результате вместо трех получается всего два ребра, что усложняет дальнейшую работу. То, что предлагаю я, позволит вам с минимальными затратами построить достаточно удачный шов. Не спешите щелкать на кнопке OK после введения нужных значений. В данном случае вам понадобится продолжить работу в окне Extrude Edges (Выдавить ребра), поэтому нажмите кнопку Apply (Применить), после чего можно ввести новые значения для следующей пары ребер. В этот раз задействуйте отрицательную высоту выдавливания (у меня это значение равно –5) и меньшее значение для ширины (3). В результате вы сделали шов, используя всего две операции выдавливания (рис. 12.83).

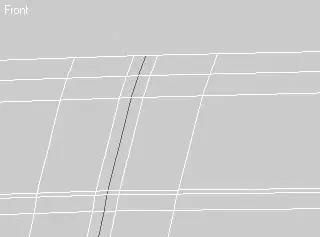

Рис. 12.82.Начало построения дверного шва

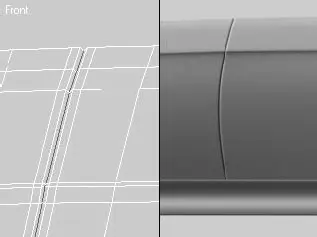

Рис. 12.83.Автомобильный шов, полученный при помощи двух операций выдавливания, в каркасном виде ( слева ) и после визуализации ( справа )
