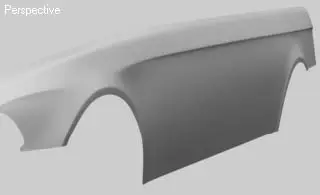

Рис. 12.76.Боковая поверхность кузова автомобиля со сглаживанием

Дальнейшее построение крыши автомобиля не должно вызвать затруднения, поэтому вернемся к нему позже, а пока на примере создания порога я хочу показать, как можно строить сочленения отдельных элементов кузова. Когда-то, в самом начале работы в программе 3ds Max, я строил швы и сочленения элементов кузова автомобиля путем применения команды Bevel (Выдавливание со скосом) из свитка Edit Polygons (Редактирование полигонов) к полигонам, проходящим по линии шва. После применения модификатора MeshSmooth (Сглаживание) к таким швам углы закруглялись даже там, где они должны быть прямыми. Чтобы избавиться от этого эффекта, я добавлял ребра, увеличивал вес вершин и т. п. Но все эти меры ведут к увеличению количества полигонов и деформируют форму, поэтому со временем я нашел другое решение.

Итак, мы продолжаем строить кузов, а точнее, порог. Выделите нижний ряд ребер и скопируйте его три раза (именно столько рядов полигонов необходимо, чтобы передать небольшое углубление в пороге).

После построения новых полигонов уточните положение вершин в окнах проекций Left (Слева) и Top (Сверху) (рис. 12.78).

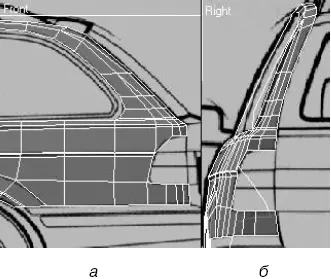

Рис. 12.77.Положение и форма полигонов, формирующих рамку кузова, в окнах проекций Front (Спереди) ( а ) и Right (Cправа) ( б)

То, о чем я буду говорить далее, важно понять и научиться делать правильно, так как от этого будет зависеть, насколько хорошо станут смотреться швы автомобиля.

Начнем с выделения трех нижних рядов полигонов, чтобы сформировать из них отдельный элемент. Выделите три нижних ряда полигонов и щелкните на кнопке Detach (Отделить), расположенной в свитке Edit Geometry (Редактирование геометрии). В появившемся окне Detach (Отделить) установите флажок Detach To Element (Отделить в элемент). Это позволит выделить полигоны в отдельный элемент, принадлежащий моделируемому объекту. Щелкните на кнопке OK для подтверждения выбора и закрытия окна.

СОВЕТ

Есть несколько способов упростить навигацию по увеличивающемуся в процессе моделирования количеству вершин, ребер и полигонов. Можно прятать неиспользуемые в работе объекты, применять плоскости отсечения, Isolation Mode (Режим изолирования) и скрывать неиспользуемые элементы на уровне редактирования подобъектов.

После выделения порога в отдельный элемент (с ним предстоит работать) спрячьте все лишнее. Для этого перейдите на уровень редактирования подобъектов Element (Элемент), используя горячую клавишу 5. Выделите порог автомобиля и в свитке Edit Geometry (Редактирование геометрии) щелкните на кнопке Hide Unselected (Спрятать невыделенное). После выполнения этих операций на экране останется только порог.

В окне проекции Front (Спереди) выделите вершины, принадлежащие верхнему ряду, и немного (на 3–5 мм) сместите их вниз. Это необходимо, чтобы между порогом и дверями образовалась небольшая щель. После этого нужно придать порогу толщину. Выделите открытые грани, для чего на уровне подобъектов Border (Граница) щелкните на любом месте по краю порога. В результате выделятся все ребра по периметру. После этого выполните уже знакомую вам операцию копирования граней на величину около 20 мм со смещением внутрь автомобиля.

ПРИМЕЧАНИЕ

Значение, на которое изменяется смещение при копировании, можно проследить в строке состояния, расположенной в нижней части окна программы.

Для формирования углубления в средней части порога выделите два больших продольных ребра и переместите их немного внутрь. Осталось еще одно копирование ребер для формирования порога – нужно выделить верхний внутренний ряд (из тех, которые были построены последними) и скопировать его по оси Y примерно на 20 мм вверх. Это необходимо, чтобы закрыть изнутри образовавшееся продольное отверстие между порогом и дверью (при помощи смещения вершин вниз). Последнее, что нужно сделать перед тем как закончить моделировать порог, – выделить передние грани, образующие внешний край, добавить к выделению ребра в углах и ко всему выделению применить Chamfer (Фаска) со значением параметра Chamfer Amount (Величина фаски), равным 1 (рис. 12.79).

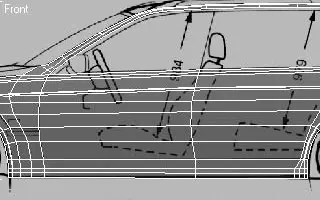

Рис. 12.78.Дополнительные полигоны, построенные для формирования порога
