При построении изгиба заднего крыла в районе фары обратите внимание на форму закругления. Кроме работы в окне проекции Front (Спереди) (рис. 12.73, а ), важно контролировать положение вершин в пространстве, используя окна проекции To p (Сверху) и Right (Справа) (рис. 12.73, б ).

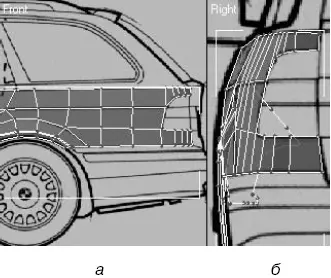

Рис. 12.73.Построение полигонов продолжается в окнах проекций Front (Спереди) ( а ) и Right (Справа) ( б )

Далее достройте полигоны до боковых окон. Принцип построения все тот же: выделите грани по всей длине и, удерживая нажатой клавишу Shift, скопируйте их, а затем уточните положение вершин в пространстве.

Чтобы закончить общую форму боковой геометрии кузова, сделайте продольный излом на крыльях и дверках автомобиля. Эта операция выполняется аналогично созданию излома над арками крыльев автомобиля, описанному ранее. Отличие состоит в том, что сначала при помощи инструмента Chamfer (Фаска) из свитка Edit Edges (Редактирование ребер) строятся разделенные ребра с параметром Chamfer Amount (Величина фаски), равным 10 (имейте в виду, что если размеры вашей модели отличаются от моей, то и величина будет другой). После этого выделяется верхний ряд ребер из только что полученных после применения фаски и еще раз применяется Chamfer (Фаска), но со значением параметра Chamfer Amount (Величина фаски), равным 3.

После построения двух дополнительных рядов ребер необходимо уточнить положение в пространстве нижнего ряда, чтобы создать криволинейную поверхность боковой стороны автомобиля. Для этого можно воспользоваться редактированием на уровне вершин (для переключения нажмите на клавиатуре 1), для чего выделите точки нижнего ряда (из построенных с помощью Chamfer (Фаска)) и в окне проекции Left (Слева) сместите их немного внутрь автомобиля (рис. 12.74).

В процессе построения новых ребер методом создания фаски на границе примыкания горизонтальных ребер к арке переднего крыла появятся артефакты. Это связано с тем, что в данных точках сходятся по пять ребер и в результате применения инструмента Chamfer (Фаска) из свитка Edit Edges (Редактирование ребер) появляется избыточное количество вершин. Решить возникшую проблему можно с помощью команды Weld (Объединить) следующим образом.

Перейдите на уровень редактирования Vertex (Вершина) и выделите две вершины, подлежащие объединению. В свитке Edit Vertices (Редактирование вершин) щелкните на кнопке Settings (Установки) рядом с кнопкой Weld (Объединить). В открывшемся окне Weld Vertices (Объединить вершины) задайте значение величины приращения с учетом того, чтобы в окне проекции две выделенные вершины объединились в одну. Затем щелкните на кнопке OK для завершения объединения и повторите те же действия для двух других точек (рис. 12.75).

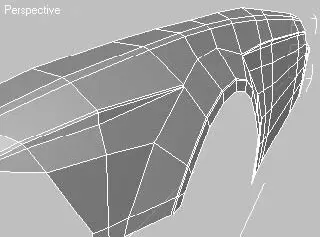

Рис. 12.74.Положение и форма излома геометрии кузова, проходящего по боковой поверхности

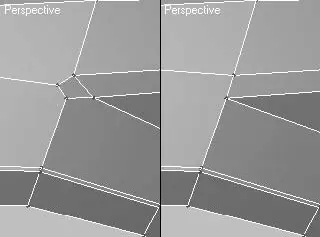

Рис. 12.75.Вершины на стыке шести ребер до ( справа ) и после ( слева ) их слияния

На рис. 12.76 показан вид боковой поверхности экземпляра моделируемого объекта со сглаживанием.

СОВЕТ

Часто в процессе моделирования по той или иной причине необходимо вернуться к предыдущему состоянию моделирования, и не всегда в этом может помочь команда Undo (Отменить). Поэтому возьмите за правило сохранять рабочий файл после выполнения ключевых задач или через определенные промежутки времени. Лучше всего, если для сохранения будет использоваться команда Save As (Сохранить как) с увеличением имени файла (достаточно в окне Save File As (Сохранить файл как) щелкнуть на кнопке со знаком +).

Дальнейшее построение кузова автомобиля связано с моделированием рамки над дверями, затем можно будет перейти от нее к крыше. Построение начинается сразу с двух сторон путем наращивания полигонов.

Думаю, двух рядов полигонов вполне хватит, чтобы передать форму рамки. В ее построении нет особых сложностей, лишь необходимо отметить, что от заднего крыла отходит больше чем два полигона. Их нужно привести в соответствие (по количеству) с теми, которые расположены спереди. Это делается путем объединения вершин. Кроме того, добавьте еще одно горизонтальное ребро в место стыковки рамки с задним крылом – туда, где виден небольшой излом формы (рис. 12.77).
