Владимир Верстак - 3ds Max 2008. Секреты мастерства

5. Чтобы указать объект, который будет все время оставаться в фокусе, щелкните на кнопке Select (Выбор) и в появившемся окне Select Focal Object (Выбор объекта фокусировки) выберите из списка колонну, находящуюся в центре (выделенную цветом) (Column22).

6. Измените настройки следующих параметров (в окне просмотра, которое обновляется автоматически, вы увидите сделанные изменения):

•Affect Alfa (Воздействовать на альфа-канал) – воздействие размытия на альфа-канал изображения при 32-битной глубине цвета;

•Horiz/Vert Focal Loss (Расфокусировка по горизонтали/по вертикали) – величина размытия сцены по горизонтали и вертикали в диапазоне от 0 до 100;

•Focal Range (Диапазон фокусировки) – определяет, на каком расстоянии от центра (объекта) начинается размытие;

•Focal Limit (Предел расфокусировки) – расстояние, на котором происходит максимальное размытие сцены.

7. Щелкните на кнопке OK для подтверждения сделанных изменений.

Для визуализации сцены щелкните на кнопке Execute Sequence (Выполнить цепочку)

В открывшемся окне Execute Video Post (Выполнить видеомонтаж) настройте параметры выходного изображения и щелкните на кнопке Render (Визуализировать).

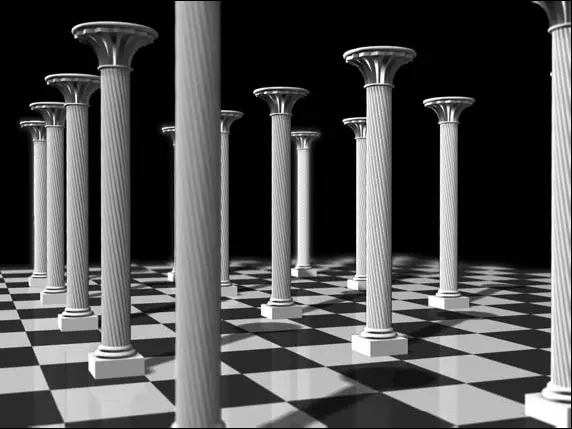

На рис. 11.19 показана сцена с размытием, полученным с использованием модуля Video Post (Видеомонтаж).

Рис. 11.19.Размытие сцены, выполненное в Video Post (Видеомонтаж)

ПРИМЕЧАНИЕ

Сцену, выполненную при помощи модуля Video Post (Видеомонтаж), можно загрузить из файла focus_v1.max, который находится в папке Examples\Глава 11\Focus прилагаемого к книге DVD.

Продолжим разбираться с глубиной резкости и фокусным расстоянием на примере второго способа. Для размытия сцены сделайте следующее.

1. Выполните команду Rendering ► Effects (Визуализация ► Эффекты).

2. В открывшемся окне Environment and Effects (Окружающая среда и эффекты) щелкните на кнопке Add (Добавить).

3. В появившемся окне Add Effect (Добавить эффект) выберите из списка Depth of Field (Глубина резкости) и щелкните на кнопке OK для подтверждения выбора.

После активизации фильтра станет доступным свиток Depth of Field Parameters (Параметры глубины резкости), который позволяет настраивать глубину резкости в сцене. Параметры фильтра Depth of Field (Эффект глубины резкости) во многом повторяют настройки Lens Effects Focus (Эффекты линзы, фокусировка), поэтому я остановлюсь только на некоторых из них.

■ Pick Cam. (Указать камеру) области Cameras (Камеры) позволяет выбрать одну или несколько камер непосредственно в окне проекции.

■ Если в области Focal Point (Точка фокусировки) переключатель установлен в положение Focal Node (Центр фокусировки), то можно выбрать объект для центра фокусировки. Для этого необходимо нажать кнопку Pick Node (Указать центр фокусировки), а затем щелкнуть на объекте в любом из окон проекций. Если в области Focal Point (Точка фокусировки) переключатель установлен в положение Use Camera (Использовать камеру), то можно воспользоваться фокусным расстоянием камеры.

■ В области Focal Parameters (Параметры фокусировки) можно установить переключатель в положение Use Camera (Использовать камеру), тогда характеристики глубины резкости (диапазон и пределы) будут определяться параметрами выбранной камеры.

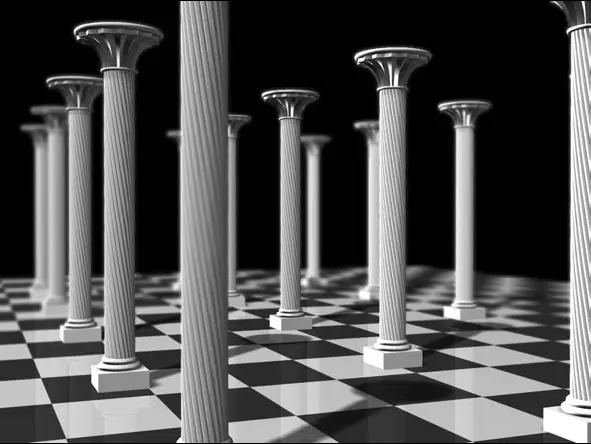

Измените настройки и выполните визуализацию для просмотра результатов. В области Focal Parameters (Параметры фокусировки) я установил переключатель в положение Use Camera (Использовать камеру) и увеличил значения параметров Horiz Focal Loss (Расфокусировка по горизонтали) и Vert Focal Loss (Расфокусировка по вертикали) до 20. На рис. 11.20 представлено изображение, получившееся у меня при визуализации.

Рис. 11.20.Сцена с использованными эффектами визуализации

ПРИМЕЧАНИЕ

Сцену, выполненную при помощи Environment and Effects (Окружающая среда и эффекты), можно загрузить из файла focus_v2.max, находящегося в папке Examples\Глава 11\Focus прилагаемого к книге DVD.

Перейдем к описанию более сложного, но более правильного с физической точки зрения способа создания размытия.

Два предыдущих способа хороши своей простотой, но они не совсем верно передают эффект глубины резкости. В итоге размытие появляется там, где его не должно быть. По этой причине, когда мне понадобилось делать рекламный плакат, я стал искать альтернативу этим двум методам. Надо заметить, это было время, когда работа велась во второй версии программы 3ds Max и еще не было глубины резкости в настройках камеры, которая появилась только с выходом четвертой версии и решала аналогичные задачи на приемлемом уровне.
