Чтобы ничто не мешало в работе, можно скрыть все ненужные в данное время объекты (автомобиль, плоскость, камеру и источники света). Для этого выделите все объекты сцены, щелкнув на кнопке Select by Name (Выделить по имени)

В появившемся окне Select From Scene (Выбор из сцены) нажмите кнопку Select All (Выделить все), а затем – OK. В свитке Hide (Спрятать) вкладки Display (Отображение)

щелкните на кнопке Hide Selected (Спрятать выделенное).

Прежде чем приступить к построению сплайнов, очерчивающих форму деталей растрового изображения (в данном случае это ограждение террасы), нужно выполнить подготовительные действия.

1. В окне проекции Front (Спереди) постройте объект сетки, выполнив команду Create ► Helpers ► Grid (Создание ► Вспомогательные объекты ► Координатная сетка).

2. Выделите созданный объект сетки в окне проекции вида из камеры и выполните команду Tools ► Align to View (Инструменты ► Выровнять по окну проекции).

3. В открывшемся окне Align to View (Выровнять по окну проекции) установите переключатель в положение Align Z (Выровнять по оси Z) (рис. 11.13) и щелкните на кнопке OK для подтверждения принятых изменений.

4. Для увеличения рабочей области при выделенном окне проекции вида из камеры щелкните на кнопке Maximize Viewport Toggle (Увеличение окна проекции до размеров экрана)

в правом нижнем углу окна программы.

5. Сделайте активной плоскость сетки. Для этого выделите объект сетки и выполните команду главного меню Views ► Grid ► Activate Grid Object (Вид ► Координатная сетка ► Активизировать объект сетки).

После выполнения этих действий можно приступать к построению сплайнов. Я использовал объекты Rectangle (Прямоугольник), которые затем присоединил к одному объекту и к которым применил булевы операции для создания цельного сплайна.

ВНИМАНИЕ

Объект, который мы строим, должен находиться перед автомобилем, то есть в окне проекции вида из камеры он должен перекрывать автомобиль.

После редактирования сплайна необходимо применить к нему модификатор Edit Mesh (Редактирование поверхности), выполнив команду Modifiers ► Mesh Editing ► Edit Mesh (Модификаторы ► Редактирование поверхности ► Редактирование поверхности).

В результате должен получиться полигональный объект, закрывающий ограждение террасы (рис. 11.14).

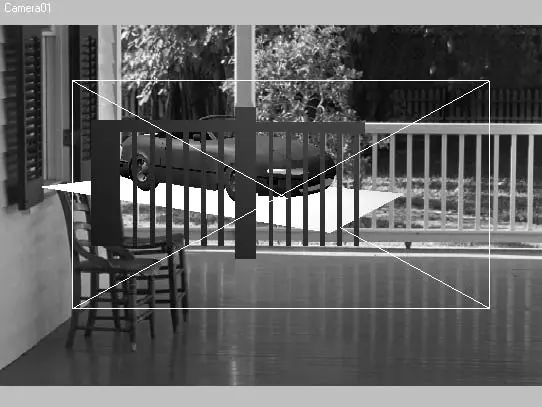

Рис. 11.14.Окно вида из камеры с полигональным объектом, построенным на объекте сетки

Теперь можно приступать к созданию и наложению на построенный объект материала Matte/Shadow (Матовое покрытие/тень).

1. Откройте окно Material Editor (Редактор материалов) и выберите ячейку со свободным материалом.

2. Щелкните на кнопке Standard (Стандартный).

3. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка Matte/Shadow (Матовое покрытие/тень).

4. В свитке Matte/Shadow Basic Parameters (Основные параметры матового покрытия/тени) настройте параметры материала, как показано на рис. 11.15.

Осталось только открыть спрятанные ранее объекты и визуализировать вид из камеры. Для этого в свитке Hide (Спрятать) вкладки Display (Отображение) командной панели щелкните на кнопке Unhide All (Показать все), а затем – на кнопке панели инструментов Quick Render (Production) (Быстрая визуализация (итоговая))

В результате должно получиться изображение, показанное на рис. 11.16.

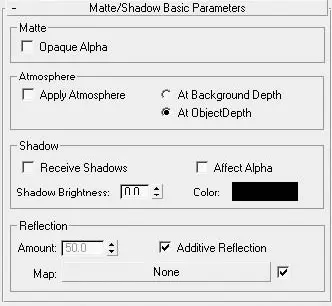

Рис. 11.15.Свиток Matte/Shadow Basic Parameters (Основные параметры матового покрытия/тени) с настройками для объекта маскирования

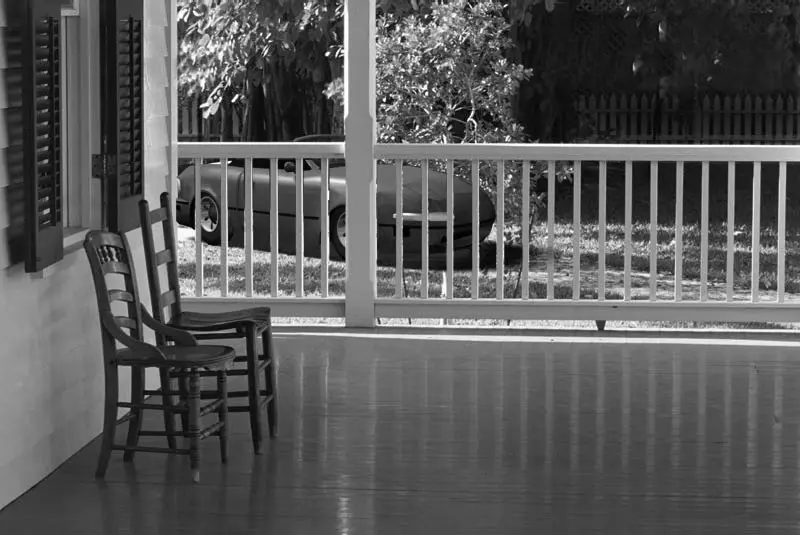

Рис. 11.16.Окончательная визуализация автомобиля с использованием фонового изображения

ПРИМЕЧАНИЕ

Для просмотра и анализа выполненной работы вы можете загрузить готовую сцену mask_end.max из папки Examples\Глава 11\Mask прилагаемого к книге DVD.
