Владимир Верстак - 3ds Max 2008. Секреты мастерства

ПРИМЕЧАНИЕ

В папке Examples\Глава 11\Stela прилагаемого к книге DVD находится итоговый файл сцены stеla_end.max.

Техника использования маскированных объектов позволяет создавать визуализацию с помощью фонового изображения и объектов сцены. Простым примером может служить создание анимации, при которой объект сцены – самолет – вылетает из-за скалы, расположенной на фотографии, использованной в качестве фонового изображения.

Рассмотрим похожий пример с использованием автомобиля. Нам понадобится фотография для фонового изображения (рис. 11.10) и модель автомобиля.

Рис. 11.10.Растровое изображение, взятое для использования в качестве фона

Как установить растровое изображение в качестве фона в любое окно проекции и подключить его для последующей визуализации, было подробно рассмотрено в предыдущем разделе. По этой причине я напомню только последовательность работы.

1. Выполнив команду Rendering ► Environment (Визуализация ► Окружающая среда), загрузите растровое изображение фона для использования его при визуализации.

2. Для показа фона в окне проекции Perspective (Перспектива) или вида из камеры выполните команду Views ► Viewport Background (Вид ► Фон окна проекции).

3. Задайте разрешение для визуализации соответственно размерам фонового изображения (как минимум должно соответствовать отношение высоты к ширине, в противном случае будут искажения).

4. Экспортируйте в сцену объекты для работы (в данном случае автомобиль), для чего выполните команду File ► Merge (Файл ► Присоединить) и выберите в окне диалога Merge File (Присоединить файл) файл с моделью автомобиля (рис. 11.11).

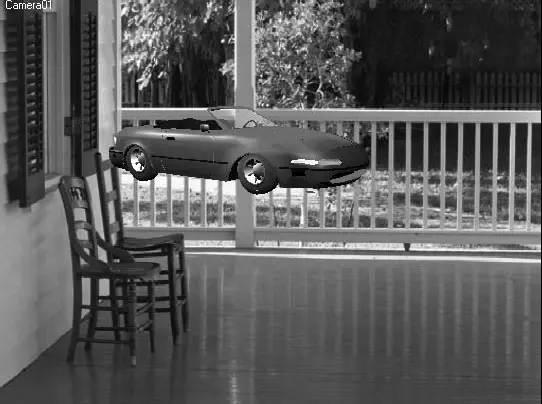

Рис. 11.11.Окно вида из камеры с фоновым изображением и моделью автомобиля

ПРИМЕЧАНИЕ

Все необходимое для выполнения задания можно найти на прилагаемом к книге DVD в папке Examples\Глава 11\Mask. Файл сцены называется mask_start.max.

На рис. 11.11 уменьшенная копия модели автомобиля висит над террасой. Такое впечатление создается из-за того, что ограждение террасы оказалось за автомобилем, а также из-за отсутствия тени, которая помогает ориентироваться в трехмерном пространстве.

Чтобы исправить положение, вам понадобится построить плоскость и согласовать ее положение в пространстве с положением автомобиля. Плоскость нужна для того, чтобы автомобиль отбрасывал на нее тень. Для ее построения выполните команду Create ► Standard Primitives ► Plane (Создание ► Простые примитивы ► Плоскость) и расположите плоскость в окне проекции To p (Сверху) под моделью автомобиля. Назначьте плоскости материал Matte/Shadow (Матовое покрытие/тень) с установленным флажком Receive Shadows (Принимать тень) (рис. 11.12).

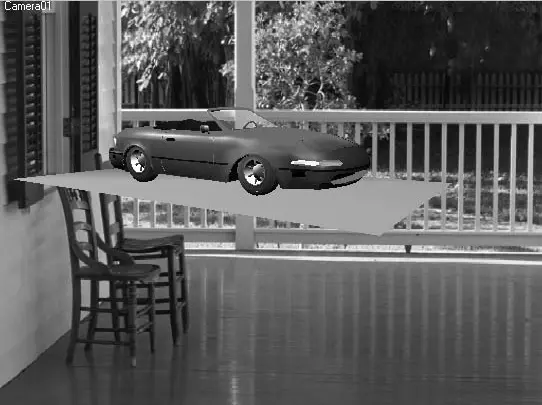

Рис. 11.12.Модель автомобиля с плоскостью на фоне растрового изображения

Теперь необходимо построить геометрический объект, соответствующий по форме тем участкам растрового изображения, которые надо открыть на фото (пока они скрыты моделью автомобиля).

ВНИМАНИЕ

Если в качестве фона вы планируете использовать анимацию, то объекты, играющие роль масок, должны быть объемными копиями объектов на фотографии. В противном случае маскирование не будет использовано при повороте или движении камеры.

Все, о чем я буду говорить дальше, подходит только для статичных (неподвижных) сцен.

Дальнейшее построение можно вести тремя способами.

■ Если форма маскирующего объекта, которую надо создать, несложная, ее можно строить прямо в окне вида из камеры.

■ Если форма сложная, то необходимо вставить растровое изображение в качестве фона в окно проекции и, используя масштабирование, приблизить его настолько, чтобы было удобно работать с мелкими деталями. После создания такого объекта нужно уточнить его положение в пространстве относительно вида визуализации.

■ Можно создать сплайны в программах векторной графики (например, Adobe Illustrator или CorelDRAW) и импортировать их в 3ds Max.

Воспользуемся первым способом. В качестве объекта, маскирующего автомобиль, я использовал сплайны, к которым затем применил модификатор Edit Mesh (Редактирование поверхности).
