В данном разделе я хочу затронуть такую тему, как глубина резкости и фокусное расстояние. Ни для кого не секрет, что, глядя на фотографию, экран телевизора или просто какие-либо предметы на улице или дома, мы не видим все одинаково четким. Это связано с особенностью строения глаза, устройством фотоаппарата и камеры. Однако, невзирая на такой очевидный факт, многие пренебрегают глубиной резкости в своих работах. Разберемся, что такое глубина резкости и фокусное расстояние применительно к сценам в программе 3ds Max.

На примере данного упражнения мы рассмотрим четыре подхода к решению этой задачи.

■ Использование размытия при помощи Video Post (Видеомонтаж).

■ Применение фильтра Depth of Field (Глубина резкости), который относится к Rendering Effects (Эффекты визуализации).

■ Альтернативный метод, который я однажды использовал для выполнения одного из рекламных проектов, связанных с оптикой. Его суть состоит в том, чтобы визуализировать последовательность кадров, изменяя положение камеры в пространстве (Target (Цель) камеры при этом должна оставаться на месте), а затем собрать все кадры вместе, накладывая их друг на друга.

■ Применение возможностей настройки объекта камеры.

Сначала необходимо создать какую-нибудь сцену для последующей работы.

Постройте на плоскости колоннаду из 15 колонн (рис. 11.17).

Установите в сцене Target Camera (Направленная камера). Для этого выполните команду Create ► Cameras ► Target Camera (Создание ► Камеры ► Направленная камера) и в окне проекции Top (Сверху) постройте камеру, направленную на середину колоннады.

ПРИМЕЧАНИЕ

Сцену, подготовленную для данного задания, можно загрузить из файла focus_start.max, расположенного в папке Examples\Глава 11\ Focus прилагаемого к книге DVD.

По поводу создания камеры в сцене хотелось бы сделать небольшое отступление. Некоторые дизайнеры в 80 % случаев работают с перспективой, отодвигая роль камеры на задний план. Я абсолютно не согласен с таким мнением. Кроме того, что камера позволяет более гибко настраивать сцену, вид из камеры получается более естественным, не говоря уже о многих других положительных сторонах применения камеры.

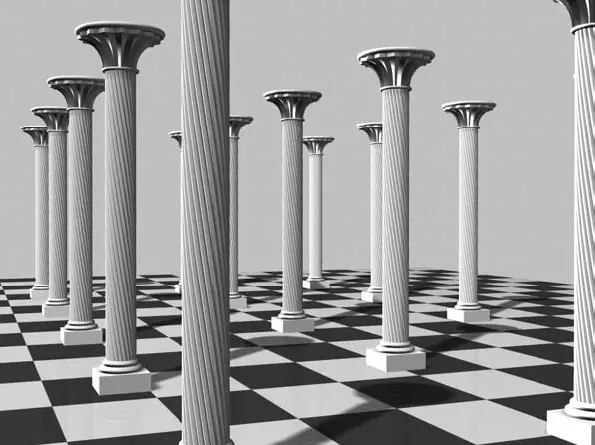

Рис. 11.17.Окно проекции Perspective (Перспектива) со сценой урока

Итак, у нас есть сцена и камера. Обратите внимание, что я установил Target (Цель) камеры на колонну, находящуюся в центре (выделенную цветом), чтобы при настройках глубины резкости, где используются параметры камеры, эта колонна всегда оставалась в фокусе. Я буду настраивать глубину резкости именно по этой колонне – так проще сравнить результаты всех методов.

Чтобы размыть объекты сцены при визуализации, используя Video Post (Видеомонтаж), сделайте следующее.

1. Выполните команду Rendering ► Video Post (Визуализация ► Видеомонтаж).

2. В открывшемся окне Video Post (Видеомонтаж) щелкните на кнопке Add Scene Event (Добавить событие-сцену)

3. В появившемся окне Add Scene Event (Добавить событие-сцену) из раскрывающегося списка выберите вашу камеру и щелкните на кнопке OK.

4. Щелкните на кнопке Add Image Filter Event (Добавить событие фильтрации изображения)

5. В области Filter Plug-In (Модули фильтров) появившегося окна Add Image Filter Event (Добавить событие фильтрации изображения) выберите строку Lens Effects Focus (Эффекты линзы, фокусировка) и щелкните на кнопке OK.

В результате левая часть окна Video Post (Видеомонтаж) примет вид, показанный на рис. 11.18.

Рис. 11.18.Фрагмент окна Video Post (Видеомонтаж)

Дальнейшие действия заключаются в настройке параметров фильтра Lens Effects Focus (Эффекты линзы, фокусировка).

1. В левой части окна Video Post (Видеомонтаж) щелкните дважды на строке Lens Effects Focus (Эффекты линзы, фокусировка).

2. В открывшемся окне Edit Filter Event (Редактирование события фильтрации) щелкните на кнопке Setup (Настройка), чтобы открыть окно настроек фильтра Lens Effects Focus (Эффекты линзы, фокусировка).

3. Чтобы увидеть в окне настроек фильтра Lens Effects Focus (Эффекты линзы, фокусировка) вашу сцену, щелкните на кнопке VP Queue (Очередь видеомонтажа), в результате чего она изменит цвет, а затем нажмите кнопку Preview (Просмотр). При этом в окно предварительного просмотра загрузится вид окна из камеры.

4. Установите переключатель в левой части окна настроек фильтра Lens Effects Focus (Эффекты линзы, фокусировка) в положение Focal Node (Центр фокусировки), что позволит выбрать объект, который будет являться центром фокусировки. При установке переключателя в положение Scene Blur (Размытие сцены) эффект размытия применяется ко всей сцене в целом, а в положение Radial Blur (Радиальное размытие) – размытие сцены происходит радиально, от центра к ее краям.
