Рис. 10.8.Фрагмент примитива Torus Knot (Тороидальный узел) с надписью

Вы можете также попробовать сделать хром на основе карты Swirl (Завихрение) или Noise (Шум). Более сложных эффектов можно достичь, используя различные комбинации процедурных карт.

ПРИМЕЧАНИЕ

В папке Examples\Глава 10\Chrom прилагаемого к книге DVD находится файл сцены chrom.max.

В разд. «Натюрморт» предыдущей главы мы простыми средствами моделирования создали сцену, представляющую собой натюрморт из фруктов и ягод. Рассмотрим некоторые способы текстурирования объектов этой сцены стандартными средствами 3ds Max 9.

Для выполнения упражнения вам понадобится продолжить работу с созданной в предыдущей главе сценой натюрморта. Вы также можете загрузить сцену fruits_start.max, которая расположена на прилагаемом к книге DVD в папке Examples\Глава 10\Fruits.

Прежде чем мы приступим к непосредственному текстурированию объектов сцены, мне бы хотелось напомнить вам о том, что для правильного отображения материалов, содержащих текстурные карты, все моделируемые объекты нуждаются в проекционных координатах. Исключение составляют параметрические объекты, в свойствах которых есть предустановленные проекционные координаты (в свитке Parameters (Параметры) настроек объекта установлен флажок Generate Mapping Coords. (Генерировать координаты проецирования)), объекты, созданные при помощи некоторых модификаторов (например, Loft (Лофтинговые)), или в том случае, когда материал использует процедурные карты (то есть карты текстур, генерируемые программно).

Начнем текстурирование с простого объекта – апельсина. Фактура этого объекта не требует обязательного применения текстурной карты, ее можно создать при помощи процедурной карты Noise (Шум). Для текстурирования апельсина сделайте следующее.

1. Откройте Material Editor (Редактор материалов) и выберите ячейку со свободным материалом.

2. В свитке Blinn Basic Parameters (Базовые параметры раскраски по Блинну) щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета апельсина.

3. В открывшемся окне Color Selector: Diffuse Color (Выбор цвета: цвет рассеивания) установите значения составляющих цвета RGB: Red (Красный) – 230, Green (Зеленый) – 130 и Blue (Синий) – 50.

4. В области Specular Highlights (Зеркальные блики) свитка Blinn Basic Parameters (Базовые параметры раскраски по Блинну) задайте значение Specular Level (Уровень блеска) равным 30, а Glossiness (Глянец) – 10 (рис. 10.9).

5. В свитке Maps (Карты текстур) щелкните на кнопке None (Отсутствует) рядом с картой Bump (Рельефность).

6. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Шум).

7. В свитке Noise Parameters (Параметры шума) карты Noise (Шум) установите значение параметра Size (Размер) равным 2.

8. Нажмите кнопку Go to Parent (Вернуться к исходному) и в свитке Maps (Карты текстур) настраиваемого материала установите значение величины рельефности равным -50 (рис. 10.10).

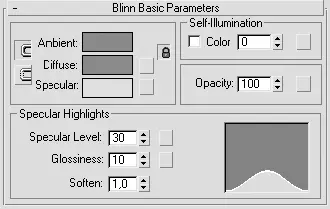

Рис. 10.9.Свиток Blinn Basic Parameters (Базовые параметры раскраски по Блинну) настроек материала апельсина

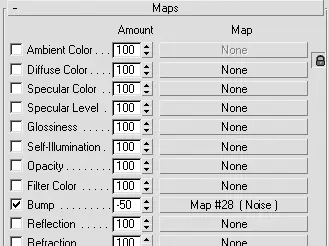

Рис. 10.10.Свиток Maps (Карты текстур) настроек материала апельсина

Для присвоения материала объектам сцены сделайте следующее.

1. Щелкните на кнопке Select by Name (Выделить по имени)

главной панели инструментов и в появившемся окне Select From Scene (Выбор из сцены) выберите из списка объекты Orange_00 и Orange_01.

2. В редакторе материалов щелкните на кнопке Assign Material to Selection (Назначить материал выделенным объектам)

После присвоения объектам материала необходимо выполнить тестовую визуализацию и при необходимости подкорректировать параметры материала. При желании можно улучшить отображение апельсина, создав на основе выполненного материала составной материал Blend (Смешанный). Для этого сделайте следующее.

1. Щелкните в окне редактора материалов на кнопке Standard (Стандартный) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Blend (Смешанный). В открывшемся окне установите переключатель в положение Keep old material as sub-material? (Оставить старый материал в качестве компонента?).
