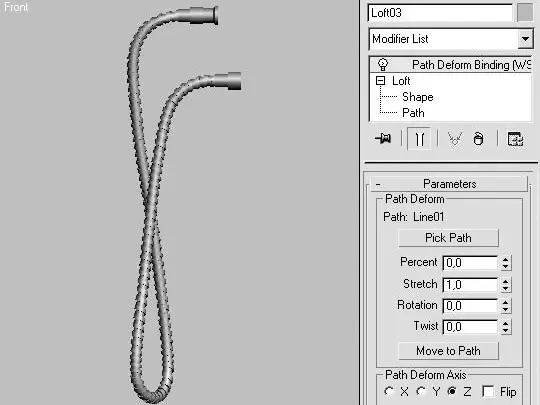

Рис. 9.189.Построенный объект ( слева ) и его стек модификаторов ( справа )

После того как модель выполнена, можно заняться оптимизацией геометрии, созданием материалов и наложением текстур.

В завершение раздела хотелось бы подвести итоги и дать несколько советов. Начнем с того, что целью раздела было показать преимущество комплексного подхода к моделированию объектов сложной формы, в чем, я надеюсь, вы убедились сами на данном примере. В процессе моделирования крана мы применяли полигональное, NURBS– и Surface-моделирование, использовали параметрические объекты и формы, работали с объектами, полученными методом вращения формы и выдавливания, и, наконец, закончили назначением модификатора анимации формы по пути. Все это в целом помогло нам в работе над сложной моделью, выполнение которой при помощи какой-либо одной техники потребовало бы значительно больших усилий.

Рис. 9.190.Результат визуализации построенного крана

В процессе моделирования крана не стояла задача оптимизации геометрии, поэтому конечный объект получился со значительным количеством полигонов. Если вам нужно создать самостоятельный объект (без окружения), то количество полигонов не является критическим, но если он является частью какой-то сцены, то его необходимо оптимизировать. Чтобы сделать это, в первую очередь убедитесь в том, что вам не понадобится редактировать объект (еще лучше, если вы сделаете резервную копию файла), затем сверните стек всех объектов до состояния Editable Mesh (Редактируемая сетка). Для NURBS-объектов можно предварительно настроить аппроксимацию поверхности и затем привести к редактируемой сетке. Кроме того, создание объектов с использованием методов разбиения сетки ведет к избыточному созданию полигонов по всей поверхности, даже там, где они не нужны для передачи формы (например, на ровных плоских участках). В таком случае для уменьшения количества полигонов можно использовать модификатор Optimize (Оптимизация).

ПРИМЕЧАНИЕ

Для анализа готовой модели крана вы можете загрузить файл сцены shower.max из папки Examples\Глава 09\Shower прилагаемого к книге DVD.

• Материал, имитирующий хром

• Текстурирование натюрморта

• Текстурирование микроволновой печи

• Сложное текстурирование

Можно сделать замечательную модель, потратив много времени на создание деталей. Можно безукоризненно выставить свет и сделать многое другое, чтобы улучшить работу, но без хороших текстур вы не сможете добиться реалистичности.

Создание материала – как правило, долгий и кропотливый процесс с множеством экспериментов. Иногда приходится потратить не один час на то, чтобы сделать приемлемую текстуру. Редактор материалов в 3ds Max настолько хорош, что позволяет получить практически любую текстуру – все зависит только от ваших знаний и воображения.

Работа по созданию материалов не ограничивается возможностями программы 3ds Max, вам не обойтись без приложений растровой графики. Кроме того, существуют программы, позволяющие рисовать непосредственно на трехмерных объектах.

В этой главе вы познакомитесь с тем, как создавать реалистичные материалы и текстуры средствами программы 3ds Max.

В этом разделе рассмотрим, как при помощи небольшого трюка можно создать вполне приемлемый материал хрома. Хромированные детали очень эффектно смотрятся, поэтому их часто применяют в трехмерной сцене.

Прежде чем говорить о создании материала, необходимо определиться с понятием хрома. Что такое хром? Это материал с высокой отражающей способностью и контрастностью, поэтому первое правило, которое нужно помнить при его использовании: для хромированного объекта важно окружение, то есть те предметы, которые будут отражаться в хроме. В данном случае возможно два варианта: смоделировать окружение (если его нет) или создать иллюзию присутствия рядом других предметов при помощи соответствующих текстурных карт.

Второе правило реалистичного хрома заключается в том, что объект, которому присваивается хромированный материал, должен иметь сглаженные формы. Например, на примитиве Box (Параллелепипед) значительно сложнее создать реалистичный хром, нежели на ChamferBox (Параллелепипед с фаской).
