Далее необходимо сделать углубления в верхней части держателя. Обычно я выполняю подобную работу при помощи редактирования полигональной поверхности на уровне подобъектов. Но есть более простой, хотя и не самый лучший путь – булева операция вычитания.

СОВЕТ

Я настоятельно не рекомендую злоупотреблять булевыми операциями, так как геометрия, получаемая после таких вырезаний, становится почти непригодной для дальнейшего редактирования. Кроме того, такая операция иногда приводит к аварийному завершению программы. В связи с этим перед применением булевых операций необходимо сохранить файл и проверить объекты на наличие ошибок (можно воспользоваться модификатором STL Check (STL-тест)). Применять булевы операции лучше всего на завершающей стадии моделирования объекта.

Постройте цилиндр с радиусом 12,5 мм и расположите его в верхней части держателя так, чтобы ось цилиндра совпадала с его верхней кромкой (рис. 9.171).

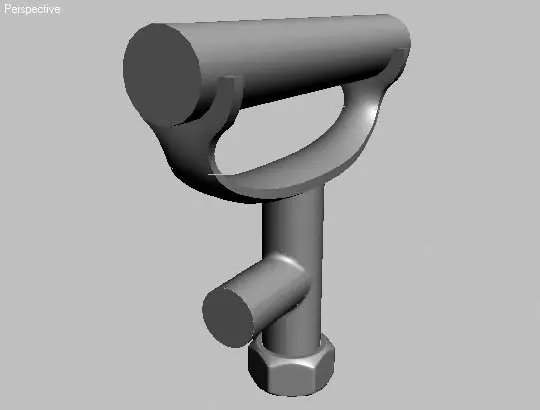

Рис. 9.171.Объекты, подготовленные для булевой операции вычитания

Выделите держатель и выполните команду Create ► Compound ► Boolean (Создание ► Составные объекты ► Булев). В свитке Pick Boolean (Указать булев) щелкните на кнопке Pick Operand B (Указать операнд Б) и в одном из окон проекций выберите построенный цилиндр в качестве второго операнда. В результате у вас должна получиться геометрия верхней части держателя, как показано на рис. 9.172.

Займемся моделированием ручки душа. Здесь форма объектов сама подсказывает способы моделирования: наконечник с сеткой необходимо выполнять при помощи NURBS, среднюю часть как Surface-поверхность, а конечную – вращением сплайна.

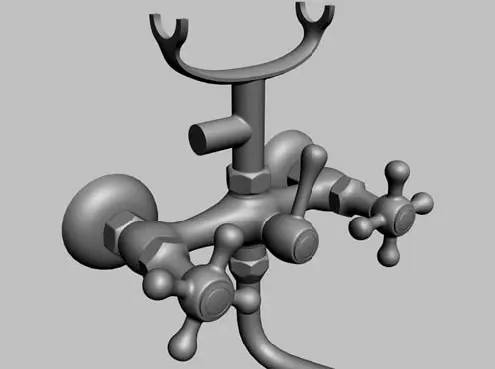

Рис. 9.172.Модель на данном этапе

СОВЕТ

Большая часть построенных объектов не нужна для продолжения моделирования, поэтому имеет смысл спрятать их при помощи команды Hide (Спрятать), оставив лишь верхнюю часть стойки.

Перейдем к построению NURBS-кривых. Основная форма, завершающаяся сеткой, напоминает колокольчик размером 50 x 55 мм. Ее мы сейчас и построим (рис. 9.173).

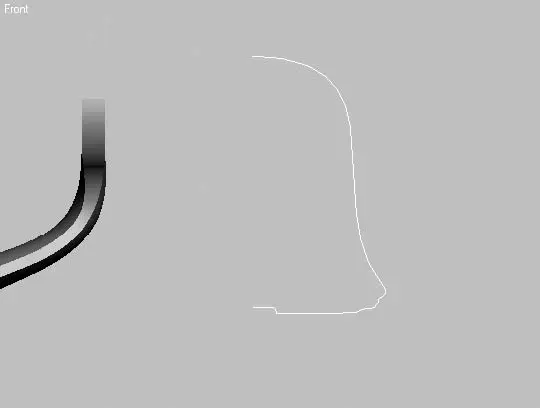

Рис. 9.173.Форма CV-кривой

Постройте NURBS-кривую и примените к ней инструмент Create Lathe Surface (Создать поверхность вращением) плавающей палитры инструментов NURBS так же, как это описано выше для ручек кранов. В результате у вас должен получиться объект, подобный показанному на рис. 9.174.

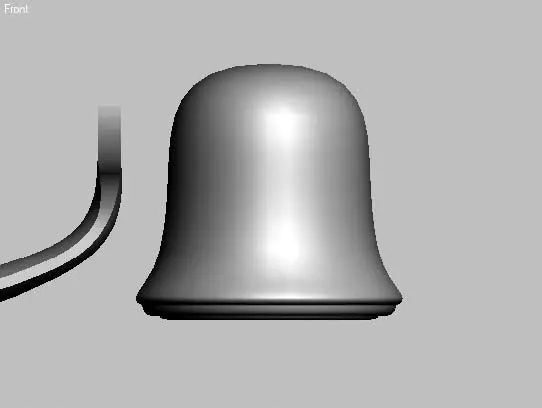

Рис. 9.174.Поверхность, построенная вращением

Построение второй CV-кривой у вас не должно вызвать проблем, так как мы уже не раз выполняли такое построение, кроме того, данная кривая имеет простую форму (рис. 9.175).

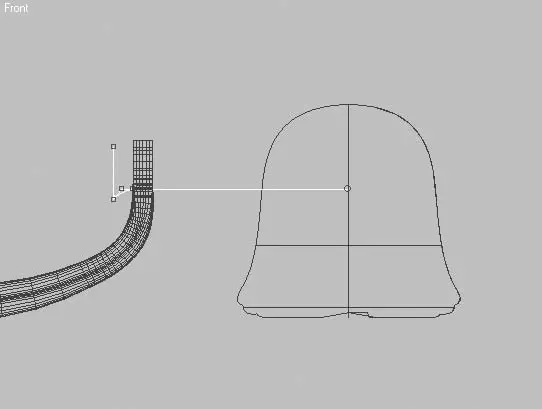

Рис. 9.175.CV-кривая для формы вращения

СОВЕТ

При работе с CV Curve (CV-кривая) бывает сложно создавать прямые углы или небольшие закругления, потому что NURBS старается сгладить кривую, расположенную между точками. Чтобы этого избежать, можно располагать соседние точки ближе, а также применять к ним весовой коэффициент (параметр Weight (Вес) в свитке CV уровня подобъектов Curve CV (Управляющие вершины кривой)), что я в данном случае и сделал для угловой точки.

Как и в предыдущих случаях, необходимо выполнить сглаженное объединение двух построенных объектов. Как вы уже знаете, чтобы построить фаску между двумя объектами, необходимо в первую очередь присоединить одну поверхность к другой (воспрользовавшись иструментом Attach (Присоединить)), а затем применить инструмент Create Fillet Surface (Создать поверхность-фаску)

плавающей палитры NURBS. В результате должна получиться законченная верхняя часть ручки душа (рис. 9.176).

Для построения средней, пластмассовой, части ручки снова обратимся к Surface-поверхности. В данном случае это будет оптимальный и самый быстрый способ решения проблемы, связанной с нестандартной формой объекта.

Начните с того, что в окне проекции Left (Слева) постройте окружность, используя сплайн NGon (Многоугольник) радиусом 10 мм. При этом для получения окружности необходимо в свитке Parameters (Параметры) настроек многоугольника установить флажок Circular (Окружность) (рис. 9.177).
