Владимир Верстак - 3ds Max 2008. Секреты мастерства

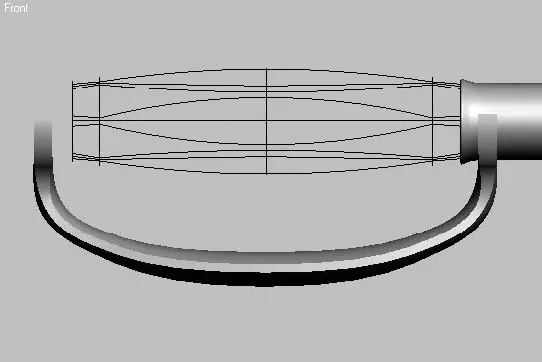

Рис. 9.181.Форма сплайнов поперечного сечения

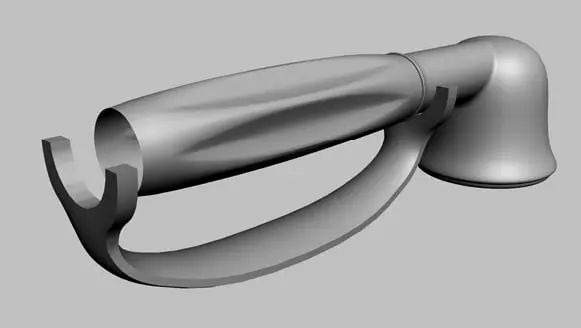

Рис. 9.182.Результат визуализации средней части ручки душа

Создадим небольшую деталь, расположенную в месте крепления гибкого шланга. Ее можно сделать при помощи формы вращения. Можно также воспользоваться примитивом Cylinder (Цилиндр), для которого следует немного подкорректировать положение вершин, предварительно применив к нему модификатор Edit Mesh (Редактирование поверхности). Я решил воспользоваться вторым вариантом и построил цилиндр с тремя сегментами по высоте и диаметром немного большим, чем у ручки в месте их соединения. Затем, используя инструмент Select and Uniform Scale (Выделить и равномерно масштабировать), придал нужную форму (рис. 9.183).

Мы построили модель почти всего крана, осталось создать шланг для душа.

Начнем с моделирования наконечников, которые крепятся к корпусу стойки и ручке душа при помощи резьбы. В данном случае, как и в предыдущем, можно воспользоваться примитивом Cylinder (Цилиндр) с последующей модификацией на уровне подобъектов или построить объект методом вращения профиля (рис. 9.184).

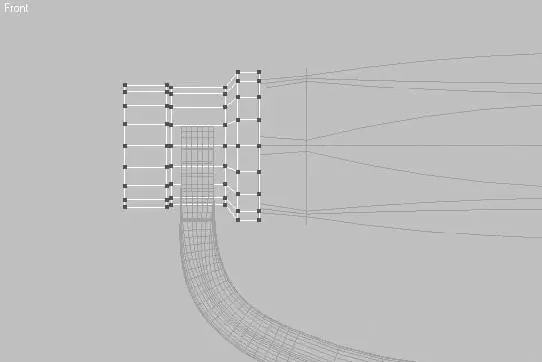

Рис. 9.183.Форма детали у основания ручки

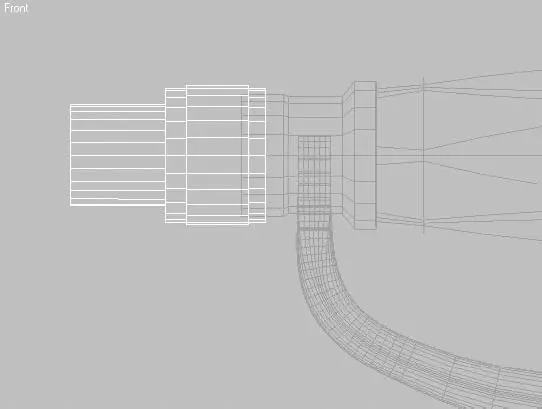

Рис. 9.184.Форма наконечника шланга

СОВЕТ

Вы вполне можете обойтись построением трех цилиндров различного диаметра без последующего их редактирования.

Точно такой же наконечник шланга должен крепиться и к стойке держателя. Нам достаточно просто скопировать уже построенный и поместить в нужное место (рис. 9.185).

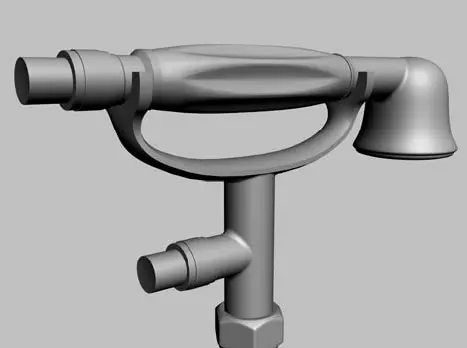

Рис. 9.185.Держатель и ручка вместе с наконечниками

Задача построения металлического шланга кажется сложной, однако решается весьма простым способом – созданием лофт-объекта на основе сплайна Helix (Спираль) и небольшого профиля (рис. 9.186). Высота спирали, ее радиусы и количество оборотов должны быть такими, как показано на рис. 9.186.

ПРИМЕЧАНИЕ

Не забывайте, что создание сплайнов форм пути и профиля проводится в двух различных окнах проекций. В данном случае спираль строится в окне проекции Top (Сверху), а форма профиля – в окне проекции Front (Спереди).

На рис. 9.187 показаны основные параметры получившегося объекта и то, как он должен выглядеть.

Построив объект при помощи лофтинга, мы получили шланг нужного профиля, однако совершенно прямой, следовательно, его нужно изогнуть. На самом деле это не такая сложная задача, как кажется. Для ее решения необходимо построить сплайн, который бы соответствовал нужной форме и являлся кривой, по которой впоследствии будет деформироваться шланг. Кривая должна начинаться и заканчиваться в середине построенных ранее наконечников (рис. 9.188).

Для дальнейшего построения формы сделайте следующее.

1. Выделите построенный лофт-объект и примените к нему модификатор деформации по пути, выполнив команду Modifiers ► Animation ► Path Deform (WSM) (Модификаторы ► Анимация ► Деформация по траектории).

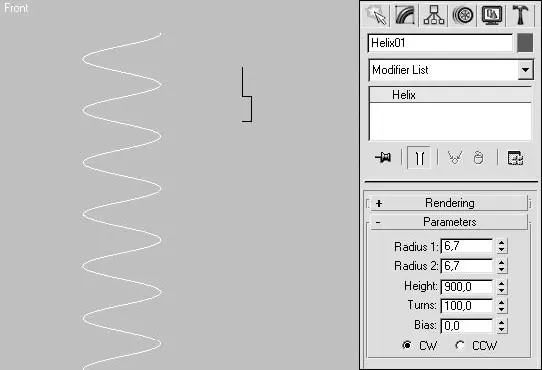

Рис. 9.186.Форма сплайна ( слева ) и параметры спирали, подготовленные для построения лофт-объекта ( справа )

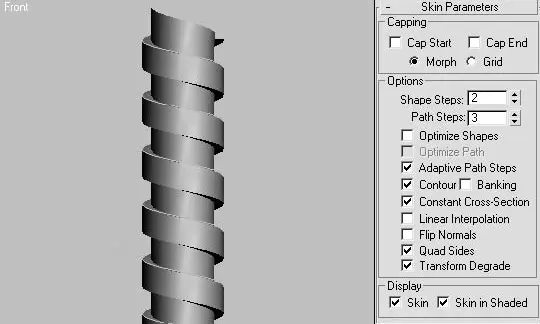

Рис. 9.187.Внешний вид полученного лофт-объекта ( слева ) и его параметры ( справа )

2. В свитке Parameters (Параметры) настроек модификатора щелкните на кнопке Pick Path (Указать путь) и выберите в окне проекции сплайн, соответствующий форме, по которой будет деформироваться шланг.

3. В этом же свитке щелкните на кнопке Move to Path (Передвинуть на путь), чтобы лофт-объект принял форму сплайна (рис. 9.189).

Это все, что требовалось сделать для построения модели крана для ванной комнаты. Осталось только открыть все спрятанные ранее объекты и визуализировать модель целиком (рис. 9.190).

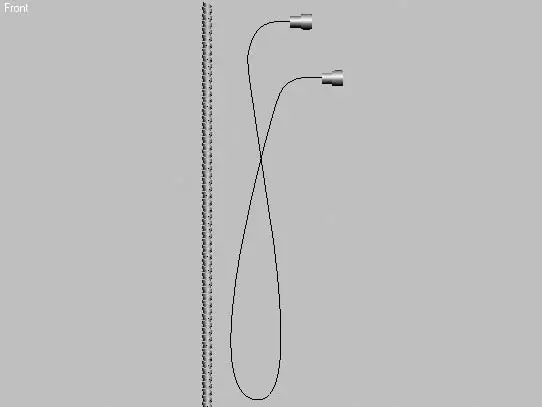

Рис. 9.188.Форма кривой для деформации шланга
