Рассмотрим создание материала хрома при помощи процедурной карты, то есть исключительно средствами программы 3ds Max.

Первое, что для этого понадобится, – объекты, с которыми вы будете работать. Для их создания сделайте следующее.

1. Выполните команду Create ► Extended Primitives ► Torus Knot (Создание ► Сложные примитивы ► Тороидальный узел).

2. Щелкните в окне проекции Top (Cверху) и создайте примитив Torus Knot (Тороидальный узел).

3. На небольшом расстоянии от первого постройте еще один примитив Torus Knot (Тороидальный узел). Два объекта нужны, чтобы они отражались друг в друге.

4. Для создания плоскости, на которой будут располагаться эти объекты, выполните команду Create ► Standard Primitives ► Plane (Создание ► Простые примитивы ► Плоскость).

5. Щелкните в левом верхнем углу окна проекции Top (Cверху) и переместите указатель мыши в нижний правый угол так, чтобы построенные ранее примитивы оказались на плоскости (рис. 10.1).

Теперь можно переходить к непосредственному созданию материала.

Идея использования карты Gradient Ramp (Усовершенствованный градиент) основывается на простом наблюдении. В хромированном предмете, лежащем на плоскости, отражаются три пространства:

■ снизу отражается плоскость, на которой лежит предмет;

■ сверху – потолок, небо, то есть что-нибудь светлое;

■ стороны отражают окружающие предметы и пространство, уходящее вдаль (эти отражения по большей части темные благодаря «жестким» отражениям).

Для построения материала хрома нужна бело-черно-белая текстура, которую легко создать и контролировать при помощи карты Gradient Ramp (Усовершенствованный градиент). Чтобы ее создать, выполните следующие действия.

1. Откройте Material Editor (Редактор материалов), щелкнув на кнопке

находящейся на панели инструментов, или выполнив команду Rendering ► Material Editor (Визуализация ► Редактор материалов).

2. Выберите ячейку со свободным материалом.

3. Разверните свиток Maps (Карты текстуры), щелкните на кнопке None (Отсутствует) рядом с картой Reflection (Отражение).

4. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка Gradient Ramp (Усовершенствованный градиент).

5. Настройте параметры материала, как показано на рис. 10.2.

Разберем подробнее настройки этой карты. Прежде всего нужно в раскрывающемся списке Gradient Type (Тип градиента) выбрать значение Linear (Прямой), а в Interpolation (Интерполяция) – строку Solid (Постоянная). После этого назначьте два цвета: белый и черный (или близкий к черному). Для этого дважды щелкните на ползунке под шкалой градиентного перехода и в открывшемся окне Color Selector (Выбор цвета) выберите нужный цвет. Соотношение цветов должно быть близким к 1:2, то есть белый цвет должен занимать в два раза больше места, чем черный. Затем нужно повернуть карту на 90°, задав значение W для Angle (Угол) равным 90, и установить флажок Mirror (Зеркальное отображение) для координаты U. Чтобы избежать резкого перехода на стыке цветов, можно увеличить значение параметра Blur (Размытие). Можно также использовать карту Noise (Шум), чтобы еще больше сгладить резкий переход. В свитке Coordinates (Координаты) необходимо задать способ использования карты, установив переключатель в положение Environment (Окружающая среда), а из списка Mapping (Проекция), который определяет способ наложения координат, выбрать Spherical Environment (Сферическая фоновая), так как вы создаете карту для окружения. На этом с основными настройками можно закончить. В результате вышеописанных операций у вас должна получиться процедурная карта, подобная показанной на рис. 10.3.

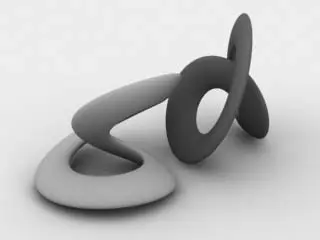

Рис. 10.1.Два примитива Torus Knot (Тороидальный узел) и примитив Plane (Плоскость)

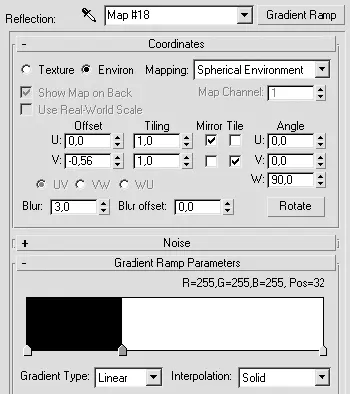

Рис. 10.2.Настройки карты Gradient Ramp (Усовершенствованный градиент)

Следующим шагом разработки материала хрома является создание материала Raytrace (Трассировка), который в качестве карты окружения будет использовать созданную вами градиентную карту. Для этого выполните следующие действия.

1. Щелкните на кнопке выбора материала – Gradient Ramp (Усовершенствованный градиент).

2. В открывшемся окне Material/Map Browser (Окно выбора материалов и карт текстур) выберите из списка карту Raytrace (Трассировка).

3. Ответьте утвердительно на предложение оставить созданную карту Gradient Ramp (Усовершенствованный градиент) в качестве подматериала.
