18. Примените созданный материал к объекту Vase.

Осталось рассмотреть материалы для листиков и винограда, остальные материалы настраиваются аналогично рассмотренным выше.

Лист винограда, лежащий на столе, выполнен на основе параметрического объекта Plane (Плоскость) с одной лишь целью – упростить процесс моделирования и текстурирования. Рассмотрим процесс создания материала листа на основе текстур диффузного рассеивания и прозрачности.

1. В окне Material Editor (Редактор материалов) выберите свободный материал.

2. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).

3. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

4. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением текстуры листа. На прилагаемом DVD это Grapes.jpg в папке Examples\Глава 10\Fruits.

5. В свитке Maps (Карты текстур) щелкните на кнопке рядом с Opacity (Непрозрачность) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

6. В открывшемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу с изображением маски прозрачности листа. На прилагаемом DVD это GrapesMask.jpg в папке Examples\Глава 10\Fruits.

7. В свитке Shader Basic Parameters (Базовые параметры раскраски) установите флажок 2-Sided (Двусторонний), чтобы лист, который изгибается, при визуализации был виден с обеих сторон.

8. Примените материал листа к объекту Grape_Leaf.

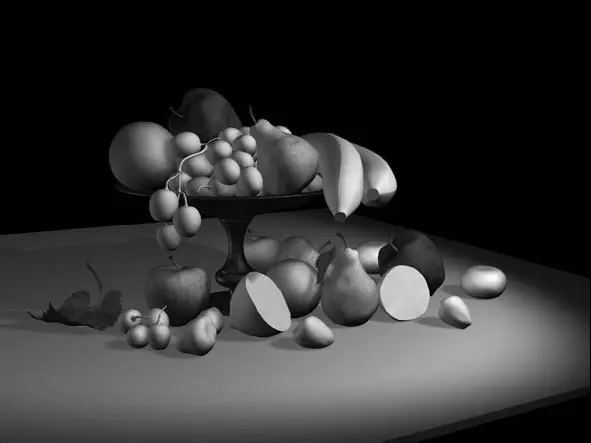

Выполните тестовую визуализацию и проверьте, все ли правильно было настроено в материале листа (рис. 10.16).

Рис. 10.16.Визуализация натюрморта на данном этапе текстурирования

Перейдем к созданию материала для винограда. Ягода винограда состоит из двух объектов: хвостика и непосредственно ягоды. Как текстурировать хвостик, мы уже рассматривали на примере яблока, поэтому сразу перейдем к созданию материала для ягоды.

1. В окне Material Editor (Редактор материалов) выберите свободный материал.

2. Щелкните на кнопке Standard (Стандартный) для вызова окна Material/Map Browser (Окно выбора материалов и карт).

3. Выберите из списка материал Raytrace (Трассируемый).

4. В свитке Raytrace Basic Parameters (Базовые параметры трассируемого материала) установите флажок 2-Sided (Двусторонний).

5. Щелкните на образце цвета рядом с Diffuse (Цвет рассеивания) для выбора базового цвета ягоды винограда.

6. В открывшемся окне Color Selector: Diffuse (Выбор цвета: цвет рассеивания) укажите значения составляющих цвета: Red (Красный) – 108, Green (Зеленый) – 107 и Blue (Синий) – 10.

7. Щелкните на образце цвета рядом с Reflect (Отражение) для установки отражательной способности материала.

8. В открывшемся окне Color Selector: Reflect (Выбор цвета: отражение) задайте значения составляющих цвета: Red (Красный) – 42, Green (Зеленый) – 42 и Blue (Синий) – 42.

ПРИМЕЧАНИЕ

Настраивая цвет отражающей способности материала, имейте в виду, что чем ярче цвет, тем более отражающим будет материал, и наоборот. Если образец цвета будет черным, то материал не будет отражать.

9. Щелкните на образце цвета рядом с Transparency (Прозрачность) для настройки прозрачности материала.

1 0. В открывшемся окне Color Selector: Transparency (Выбор цвета: прозрачность) установите значения составляющих цвета: Red (Красный) – 60, Green (Зеленый) – 60 и Blue (Синий) – 60.

11. В области Specular Highlight (Зеркальные блики) свитка Raytrace Basic Parameters (Базовые параметры трассируемого материала) задайте параметру Specular Level (Уровень блеска) значение, равное 78, а Glossiness (Глянец) – 52.

1 2. Щелкните на кнопке рядом с Environment (Внешняя среда) и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите Bitmap (Растровое изображение).

13. В появившемся окне Select Bitmap Image File (Выбор растрового изображения) укажите путь к файлу Lake mt.jpg из папки Examples\Глава 10\Fruits.

14. Нажмите кнопку Go to Parent (Вернуться к исходному)

15. В свитке Extended Parameters (Дополнительные параметры) установите значения составляющих образца цвета RGB для Translucency (Просвечивание) и Fluorescence (Флуоресценция): Red (Красный) – 140, Green (Зеленый) – 140 и Blue (Синий) – 35.

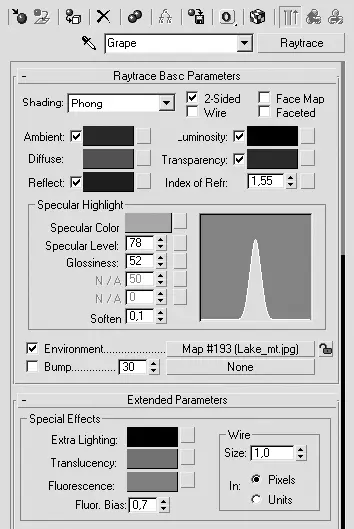

В результате параметры материала Ray-trace (Трассируемый) должны быть такими, как показано на рис. 10.17.

Рис. 10.17.Параметры материала Raytrace (Трассируемый)
