8. В свитке Gradient Ramp Parameters (Параметры улучшенного градиента) настройте отображение цветов градиента на цветовой шкале. Для этого дважды щелкните на левом ползунке, чтобы вызвать окно Color Selector (Выбор цвета).

9. Выберите цвет со следующими значениям: Red (Красный) – 112, Green (Зеленый) – 122 и Blue (Синий) – 0.

10. Для правого ползунка установите такие значения составляющих цвета RGB: Red (Красный) – 79, Green (Зеленый) – 35 и Blue (Синий) – 0.

11. В раскрывающемся списке Interpolation (Интерполяция) выберите строку Ease In (Усилить) для задания способа перетекания цвета между соседними ползунками цветовой шкалы (рис. 10.12).

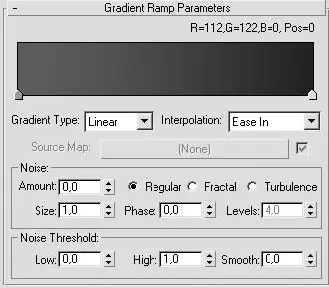

Рис. 10.12.Свиток Gradient Ramp Parameters (Параметры улучшенного градиента) настроек материала хвостика яблока

12. Присвойте полученный материал хвостику яблока, перетащив его из окна редактора материалов на объект в окне проекции.

Теперь можно закрыть группу и выполнить тестовую визуализацию. Если вас удовлетворяет результат, можно переходить к текстурированию других яблок и груш, которые выполняются аналогичным образом (рис. 10.13).

Перейдем к настройке материала вазы, имитирующего бронзу. Создание этого материала будет полностью основано на применении процедурных карт.

1. В редакторе материалов выберите ячейку со свободным материалом.

2. В свитке Shader Basic Parameters (Базовые параметры раскраски) выберите из раскрывающегося списка строку Metal (Металл).

3. В области Specular Highlight (Зеркальные блики) свитка Metal Basic Parameters (Базовые параметры раскраски металла) задайте параметру Specular Level (Уровень блеска) значение, равное 80, а Glossiness (Глянец) – 70.

4. Щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) в свитке Maps (Карты текстур).

5. В появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Шум).

Рис. 10.13.Тестовая визуализация с материалами для яблок и груш

6. В свитке Noise Parameters (Параметры шума) карты Noise (Шум) установите переключатель Noise Type (Тип шума) в положение Fractal (Фрактальный).

7. В этом же свитке задайте параметру Size (Размер) значение, равное 15; в области Noise Threshold (Порог уровня шума) параметру High (Высокое) задайте значение, равное 0,8, а Low (Низкое) – 0,4 (рис. 10.14).

8. Щелкните на образце цвета Color #1 (Цвет 1) и в появившемся окне Color Selector (Выбор цвета) установите значения составляющих цвета RGB: Red (Красный) – 85, Green (Зеленый) – 57 и Blue (Синий) – 44. Цвет образца Color #2 (Цвет 2) должен быть черным.

9. Перейдите от компонентного уровня на более высокий, используя кнопку Go to Parent (Вернуться к исходному)

10. В свитке Maps (Карты текстур) настраиваемого материала щелкните на кнопке рядом с Diffuse Color (Цвет рассеивания) и, не отпуская кнопку мыши, перетащите карту Noise (Шум) на кнопку рядом с Bump (Рельефность), а в качестве способа копирования выберите Instance (Образец).

11. Здесь же, в свитке Maps (Карты текстур) настраиваемого материала, установите значение величины рельефности равным 15.

1 2. Щелкните на кнопке рядом с Reflection (Отражение) и в появившемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Gradient (Градиент).

1 3. В свитке Coordinates (Координаты) карты Gradient (Градиент) установите переключатель в положение Environ (Фон) и выберите из списка строку Shrink-wrap Environment (Обтягивающая фоновая).

14. В свитке Gradient Parameters (Параметры градиента) щелкните на кнопке, расположенной справа от Color #1 (Цвет 1), и в открывшемся окне Material/Map Browser (Окно выбора материалов и карт) выберите из списка карту Noise (Шум).

15. Установите такие же параметры карты зашумления, как мы задали для цвета диффузного рассеивания (см. п. 8). Щелкните на кнопке Go to Parent (Вернуться к исходному)

16. Скопируйте карту зашумления для параметра Color #1 (Цвет 1) в Color #3 (Цвет 3) (рис. 10.15).

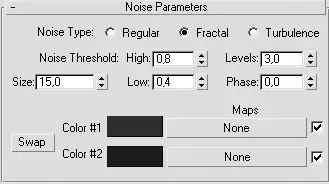

Рис. 10.14.Настройки свитка Noise Parameters (Параметры шума)

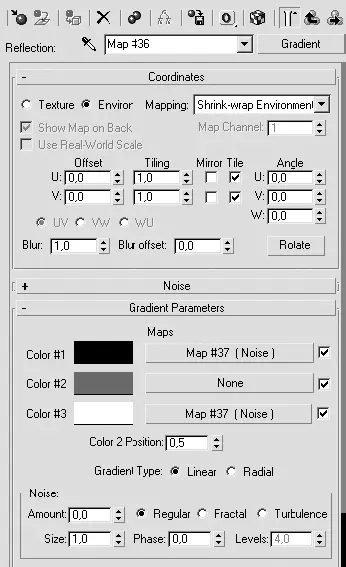

Рис. 10.15.Параметры карты Gradient (Градиент) для карты отражения

17. Нажмите кнопку Go to Parent (Вернуться к исходному) и установите значение величины карты Reflection (Отражение) равным 50.
