7. Откройте чертеж, в котором требуется использовать этот стиль отображения.

8. На панели инструментов выберите стиль отображения.

9. Нажмите правую кнопку мыши и нажмите "Добавить к текущему чертежу".

Стиль отображения добавляется к изображениям примеров в "Диспетчере стилей отображения" и на пульте управления.

Визуальные стили

В "Диспетчере стилей отображения" выберите правой кнопкой мыши стиль отображения. Нажмите "Экспортировать в активную инструментальную палитру".

ВИЗСТИЛИ

Панель "Стиль отображения", "Диспетчер стилей отображения"

Восстановление исходных параметров стиля отображения по умолчанию

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Выберите стиль отображения по умолчанию.

3. Для стиля отображения по умолчанию в левом нижнем углу изображения примера отображается значок чертежа.

Нажмите правую кнопку мыши и нажмите "Восстановить значения по умолчанию".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения", "Диспетчер стилей отображения"

Команды

ИНСТРПАЛВКЛ

Открытие окна инструментальных палитр

ВИЗСТИЛИ

Создание и изменение визуальных стилей и применение визуального стиля к видовому экрану.

Системные переменные

ВИЗСТИЛИЗАКР

Закрывается "Диспетчер визуальных стилей".

Утилиты

Нет записей

Ключевые слова для команд

Нет записей

Можно создавать собственные стили отображения, изменяя настройки граней и кромок и используя затенение и фон.

Эффекты затенения и цвета управляют отображением граней модели.

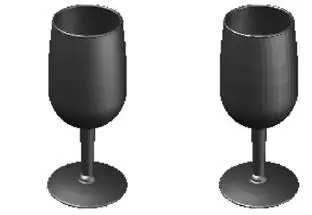

Стиль грани определяет затенение грани. Реальный (см. внизу слева) означает создание реалистичного эффекта. Гуч (см. внизу справа) лучше отображает детали, смягчая контраст между освещенными и затененными областями. В освещенных областях используются теплые оттенки, а в темных областях — холодные оттенки.

Когда активен стиль "Нет граней", отсутствует затенение и отображаются только кромки граней.

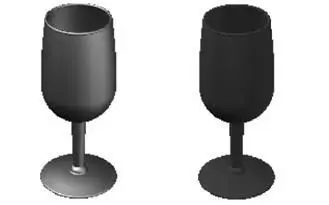

Мягкое освещение сглаживает кромки между гранями многоугольника (см. внизу слева). Это придает объектам реалистичный вид с гладкими переходами. Освещение граней затеняет объекты между гранями многоугольника (см. внизу справа). Объекты выглядят более плоскими и менее гладкими.

Размер источников подсветки объекта влияет на ощущение блеска (см. ниже). При использовании меньших и более ярких источников подсветки объекты выглядят блестящими. Интенсивность подсветки, установленная в стиле отображения, не применяется к объекту с наложенными материалами.

Свойство непрозрачности определяет кажущуюся степень прозрачности объекта (см. ниже).

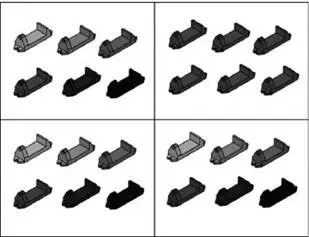

Цвет может отображаться, как обычно, либо можно изменить режим цвета грани. В монохромном режиме все грани отображаются одним и тем же цветом с одинаковым оттенком. В режиме цветовых оттенков используется один и тот же цвет для раскрашивания всех граней с изменением значений оттенка и интенсивности цвета. Режим разбавления смягчает цвета.

Изменение отображения граней со сглаженного на фасетное

1. Выберите меню "Сервис"→"Палитры"→"Визуальные стили".

2. Для текущего стиля отображения, выбранного в примерах изображений, замените "Сглаженное" на "Фасетное" в пункте "Качество освещения" в "Параметрах грани".

Визуальные стили

ВИЗСТИЛИ

Панель "Стиль отображения" (разверните нажатием левой кнопки); выберите "Фасетное" или "Сглаженное"

Управление стилем грани
